Tecnologia a fibra BiDi: come funziona la trasmissione su singola fibra

Le moderne infrastrutture di rete sono sottoposte a una pressione crescente dovuta al cloud computing, ai carichi di lavoro di intelligenza artificiale, all'implementazione del 5G, alla trasformazione digitale delle imprese e all'espansione su larga scala dei data center. Con l'aumento costante della domanda di larghezza di banda, gli operatori di rete e le aziende sono alla ricerca di soluzioni per migliorare l'efficienza di trasmissione e al contempo ridurre il consumo di risorse in fibra ottica. In molti contesti metropolitani, universitari e industriali, la disponibilità di fibra è diventata un fattore limitante critico, rendendo le tecnologie di trasmissione ottica efficienti più importanti che mai.

Tra le varie soluzioni di rete ottica oggi disponibili, la tecnologia BiDi Fiber si è affermata come un approccio efficace per ottimizzare l'utilizzo della fibra. A differenza dei tradizionali sistemi di comunicazione a doppia fibra che richiedono fibre separate per la trasmissione e la ricezione dei dati, BiDi Fiber consente la comunicazione bidirezionale su una singola fibra ottica utilizzando diverse lunghezze d'onda in direzioni opposte. Questa tecnologia non solo semplifica l'infrastruttura di cablaggio, ma migliora anche la scalabilità e la flessibilità di implementazione nelle moderne reti Ethernet e di telecomunicazione.

Questo articolo esplora i principi di funzionamento, le tecnologie, i vantaggi e le considerazioni di implementazione alla base della trasmissione BiDi Fiber. I seguenti argomenti chiave saranno trattati nel corso della guida:

• I principi fondamentali della tecnologia BiDi Fiber
• Come funziona la trasmissione bidirezionale a fibra singola
• Il ruolo della multiplazione a divisione di lunghezza d'onda (WDM)
• Tipi e applicazioni comuni dei ricetrasmettitori BiDi
• Differenze tra BiDi Fiber e sistemi tradizionali a doppia fibra
• Vantaggi, limitazioni e sfide di implementazione
• Casi d'uso tipici nei data center, nelle reti aziendali e nelle infrastrutture di telecomunicazione.
• Tendenze di sviluppo future nelle reti ottiche BiDi ad alta velocità

Comprendendo questi concetti, i lettori potranno valutare meglio come la tecnologia BiDi Fiber supporti architetture di rete ottica efficienti, scalabili e ottimizzate in termini di risorse.

🔳 Cos'è la fibra BiDi?

La fibra BiDi è una tecnologia di comunicazione ottica che consente la trasmissione bidirezionale dei dati su una singola fibra ottica. In parole semplici, permette sia l'invio che la ricezione di dati attraverso un unico filamento di fibra utilizzando diverse lunghezze d'onda della luce, anziché richiedere due fibre separate come nei collegamenti ottici tradizionali. Questo la rende una soluzione altamente efficiente per ambienti in cui le risorse di fibra sono limitate o dove è necessario ridurre al minimo l'espansione dell'infrastruttura.

Per comprendere meglio BiDi Fiber, è utile considerarlo come un metodo di comunicazione basato sulla lunghezza d'onda piuttosto che come un metodo di espansione fisica della fibra. Nelle reti ottiche convenzionali, una fibra è dedicata alla trasmissione dei dati (TX) e un'altra alla ricezione (RX). BiDi Fiber modifica questo modello combinando entrambe le direzioni in un'unica fibra, mantenendo al contempo la separazione del segnale tramite tecniche di lunghezza d'onda ottica.

Che cosa significa BiDi nelle reti ottiche?

BiDi sta per "bidirezionale" e si riferisce alla capacità di trasmettere e ricevere dati simultaneamente su un singolo percorso ottico. Nelle reti ottiche, questo concetto viene implementato assegnando due diverse lunghezze d'onda – una per la trasmissione in upstream e una per la ricezione in downstream – all'interno della stessa fibra.

Questo approccio funziona perché i segnali ottici a diverse lunghezze d'onda non interferiscono tra loro se opportunamente filtrati. Di conseguenza, entrambe le direzioni di comunicazione possono coesistere su una singola fibra senza collisioni di dati o degrado del segnale. Ciò rende BiDi una soluzione pratica per i moderni sistemi Ethernet e di telecomunicazione che richiedono elevata efficienza e cablaggio semplificato.

Nelle implementazioni pratiche, la tecnologia BiDi è ampiamente utilizzata in scenari in cui la scarsità di fibra ottica rappresenta un problema. I casi d'uso tipici includono:

• Connessioni della dorsale del campus aziendale
• Reti di accesso metropolitane con disponibilità limitata di fibra ottica
• Interconnessioni dei data center che richiedono una riduzione della densità di cablaggio
• Reti di accesso FTTH (Fiber to the Home)

Dopo aver compreso il concetto di base, diventa più chiaro il motivo per cui la fibra BiDi viene sempre più adottata nelle moderne architetture ottiche.

In che modo la fibra BiDi si differenzia dai tradizionali sistemi a doppia fibra?

La differenza fondamentale tra BiDi Fiber e i tradizionali sistemi a doppia fibra risiede nella struttura dei percorsi di trasmissione dei dati. In una configurazione convenzionale, sono necessarie due fibre separate: una dedicata all'invio dei dati e l'altra alla ricezione. Questo crea un'architettura semplice ma ad alta intensità di fibra.

La fibra BiDi, tuttavia, consolida entrambe le direzioni in un'unica fibra utilizzando la separazione delle lunghezze d'onda. Ciò riduce della metà il fabbisogno fisico di fibra in molti scenari di implementazione. La direzione del segnale non è determinata dalla direzione della fibra, ma dall'assegnazione della lunghezza d'onda ottica.

Questa differenza può essere riassunta attraverso aspetti strutturali e funzionali chiave:

I sistemi BiDi Fiber si basano in genere su:

• Fibra ottica singola per la comunicazione full-duplex
• Coppie di lunghezze d'onda complementari per TX e RX
• Ricetrasmettitori accoppiati progettati per ruoli di lunghezza d'onda opposti

I sistemi tradizionali a doppia fibra si basano in genere su:

• Due fibre separate per i percorsi di trasmissione (TX) e ricezione (RX).
• Utilizzo della stessa lunghezza d'onda in entrambe le direzioni
• Canali fisici indipendenti per il traffico a monte e a valle

Questa peculiarità architettonica è uno dei motivi principali per cui BiDi Fiber è ampiamente considerata un'alternativa che consente di risparmiare fibra nella progettazione di reti moderne.

Componenti principali di un sistema a fibra BiDi

Un sistema BiDi Fiber è costituito da diversi componenti ottici ed elettronici chiave che lavorano insieme per consentire una comunicazione bidirezionale stabile su una singola fibra. Ciascun componente svolge un ruolo specifico nel garantire la precisione del segnale, la separazione delle lunghezze d'onda e l'affidabilità del collegamento.

I componenti principali includono:

• Ricetrasmettitori ottici BiDi che gestiscono sia la funzione di trasmissione che quella di ricezione.
• Filtri WDM (Wavelength Division Multiplexing) utilizzati per separare e combinare i segnali ottici
• Fibra ottica monomodale che trasporta entrambi i canali di lunghezza d'onda su lunghe distanze
• Switch o router di rete che supportano interfacce ottiche compatibili con BiDi

Questi componenti lavorano insieme per garantire che i dati in entrata e in uscita possano viaggiare simultaneamente senza interferenze. Il ricetrasmettitore gestisce la conversione di lunghezza d'onda, il filtro WDM gestisce la separazione ottica e la fibra fornisce il mezzo fisico di trasmissione.

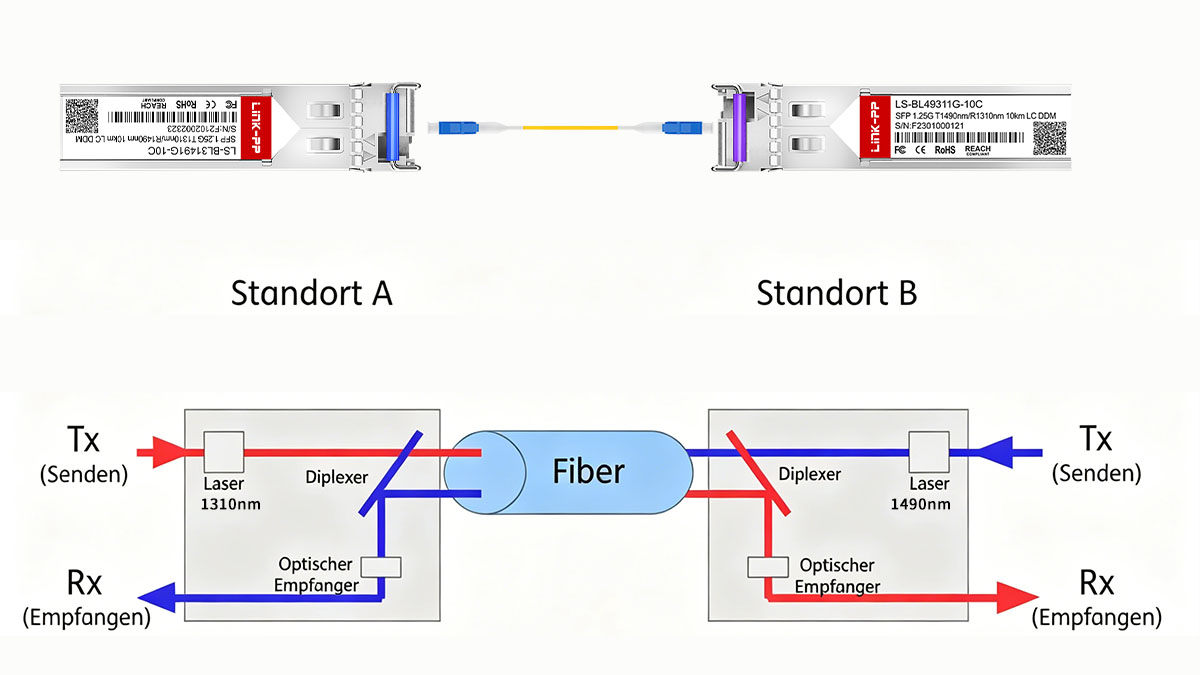

🔳 Come funziona la trasmissione su singola fibra

Nei sistemi BiDi Fiber, la trasmissione su singola fibra si basa sul principio di inviare e ricevere simultaneamente segnali ottici sulla stessa fibra fisica utilizzando diverse lunghezze d'onda della luce. Ciò consente la comunicazione full-duplex senza la necessità di una seconda fibra, mantenendo al contempo una chiara separazione dei segnali e una stabile integrità dei dati.

Il principio della trasmissione ottica bidirezionale

La tecnologia BiDi Fiber realizza la comunicazione bidirezionale sfruttando la differenziazione della lunghezza d'onda anziché la separazione fisica. Ogni ricetrasmettitore è configurato con una lunghezza d'onda di trasmissione (TX) definita e una corrispondente lunghezza d'onda di ricezione (RX), formando un sistema accoppiato a entrambe le estremità del collegamento.

Questo meccanismo funziona perché i segnali ottici a diverse lunghezze d'onda possono propagarsi simultaneamente attraverso la stessa fibra senza mescolarsi, a condizione che siano opportunamente filtrati e isolati. Il ricetrasmettitore a ciascuna estremità esegue sia la conversione ottico-elettrica che quella elettrico-ottica, mantenendo un rigoroso controllo della lunghezza d'onda.

Il processo fondamentale della trasmissione bidirezionale può essere riassunto come segue:

• Un ricetrasmettitore invia dati utilizzando una specifica lunghezza d'onda (ad esempio, λ1)
• Il ricetrasmettitore opposto invia i dati utilizzando una lunghezza d'onda diversa (ad esempio, λ2).
• Entrambi i segnali viaggiano simultaneamente attraverso la stessa fibra
• Ogni ricetrasmettitore accetta solo la lunghezza d'onda per cui è stato progettato.

Questa struttura consente la comunicazione full-duplex su un singolo percorso ottico, preservando al contempo la chiarezza del segnale e l'affidabilità della trasmissione.

Multiplexing a divisione di lunghezza d'onda in fibra BiDi

La multiplazione a divisione di lunghezza d'onda (WDM) è la tecnologia chiave alla base dei sistemi in fibra BiDi. Consente la trasmissione di più segnali ottici a diverse lunghezze d'onda attraverso un'unica fibra senza interferenze. Nelle applicazioni BiDi, il WDM viene tipicamente semplificato in un sistema a due lunghezze d'onda dedicato alla comunicazione bidirezionale.

Accoppiamento delle lunghezze d'onda TX e RX

In un sistema BiDi, ogni collegamento è costruito attorno a una coppia di lunghezze d'onda complementari. Le configurazioni comuni includono combinazioni come 1310 nm/1490 nm o 1310 nm/1550 nm, a seconda della progettazione del modulo e dei requisiti di distanza di trasmissione.

Queste coppie di lunghezze d'onda sono accuratamente selezionate per ridurre al minimo la sovrapposizione dei segnali e ottimizzare le prestazioni della fibra. Ciascuna estremità della connessione utilizza una configurazione speculare:

• Un lato trasmette a 1310 nm e riceve a 1490 nm
• Il lato opposto trasmette a 1490 nm e riceve a 1310 nm

Questa configurazione complementare garantisce che entrambe le direzioni di comunicazione rimangano isolate e stabili attraverso lo stesso collegamento in fibra ottica.

Per illustrare il tipico comportamento di accoppiamento delle lunghezze d'onda:

Questa simmetria della lunghezza d'onda è essenziale per il corretto funzionamento del BiDi e previene le interferenze tra i canali, in particolare tra i segnali a monte e a valle.

Meccanismi di filtraggio ottico

Il filtraggio ottico all'interno dei ricetrasmettitori BiDi è responsabile della separazione dei segnali in entrata e in uscita in base alla lunghezza d'onda. Questo viene in genere realizzato utilizzando filtri WDM integrati, che instradano selettivamente specifiche lunghezze d'onda al percorso ottico corretto.

Quando un segnale entra nel ricetrasmettitore, il filtro esegue le seguenti azioni:

• Le lunghezze d'onda in ingresso sono separate dai percorsi di trasmissione in uscita.
• La lunghezza d'onda RX designata viene diretta al fotorivelatore
• La lunghezza d'onda TX è isolata e protetta dalle interferenze di feedback.
• L'integrità del segnale viene mantenuta tramite un preciso filtraggio ottico.

Questo processo di filtraggio garantisce che, sebbene entrambi i segnali condividano la stessa fibra, rimangano logicamente indipendenti a livello ottico.

Flusso del segnale in un collegamento in fibra BiDi

In un sistema BiDi Fiber, il flusso completo del segnale segue un circuito continuo tra due punti terminali, dove ciascun ricetrasmettitore esegue simultaneamente trasmissione e ricezione.

A grandi linee, il processo funziona nel modo seguente:

• I dati elettrici provenienti da un dispositivo di rete vengono convertiti in un segnale ottico dal ricetrasmettitore
• Il segnale ottico viene trasmesso nella fibra monomodale a una specifica lunghezza d'onda
• Il segnale viaggia attraverso la fibra fino al punto opposto
• Il ricetrasmettitore ricevente filtra la luce in ingresso in base alla lunghezza d'onda
• Il segnale ottico viene riconvertito in dati elettrici per il dispositivo di rete.

Allo stesso tempo, la direzione inversa opera in parallelo utilizzando la lunghezza d'onda complementare. Questa operazione simultanea consente la comunicazione full-duplex senza richiedere infrastrutture in fibra ottica aggiuntive.

Questo scambio bidirezionale continuo è ciò che rende BiDi Fiber particolarmente efficiente negli ambienti di rete ad alta densità, dove la conservazione della fibra e la semplificazione del cablaggio sono fondamentali.

🔳 Principali vantaggi della tecnologia a fibra BiDi

La tecnologia BiDi Fiber è ampiamente adottata nelle moderne reti ottiche perché offre netti miglioramenti in termini di efficienza nell'utilizzo della fibra, nella complessità di implementazione e nella scalabilità operativa. Consentendo la comunicazione full-duplex su una singola fibra, riduce i requisiti infrastrutturali mantenendo prestazioni paragonabili ai tradizionali sistemi a doppia fibra.

Requisiti ridotti per l'infrastruttura in fibra ottica

Uno dei vantaggi più significativi della fibra BiDi è la sua capacità di dimezzare il consumo di fibra rispetto ai tradizionali sistemi a doppia fibra. Invece di richiedere due fibre per i percorsi di trasmissione e ricezione, la fibra BiDi opera su un singolo filamento utilizzando la separazione di lunghezza d'onda.

Questa riduzione è particolarmente preziosa in ambienti in cui le risorse in fibra ottica sono limitate o costose da espandere. In molte implementazioni reali, come le reti di accesso metropolitane o le dorsali dei campus universitari, la capacità in fibra ottica disponibile è spesso già completamente utilizzata.

L'impatto pratico comprende:

• Riduzione della dipendenza da ulteriori installazioni di fibra ottica.
• Migliore utilizzo dell'infrastruttura in fibra ottica esistente
• Durata di vita prolungata dei sistemi di cablaggio preesistenti
• Espansione più semplice senza necessità di aggiornamenti fisici della fibra ottica.

Questa efficienza rende BiDi Fiber una soluzione ideale per le reti in cui l'espansione fisica della fibra è limitata da costi, vincoli geografici o normative.

Minore complessità di distribuzione

BiDi Fiber semplifica inoltre la progettazione della rete fisica riducendo il numero di cavi in ​​fibra ottica necessari tra i dispositivi. Con un minor numero di cavi da gestire, l'installazione risulta più semplice e meno soggetta a errori.

In ambito operativo, questa semplificazione offre diversi vantaggi:

• Riduzione dell'ingombro dei cavi nei rack e nei pannelli di permutazione.
• Etichettatura e tracciabilità più semplici delle connessioni in fibra
• Procedure semplificate di manutenzione e risoluzione dei problemi.
• Ingombro fisico ridotto per l'infrastruttura di cablaggio.

Questo design semplificato è particolarmente vantaggioso in ambienti ad alta densità come i data center, dove la complessità della gestione dei cavi può influire direttamente sull'efficienza operativa e sull'ottimizzazione del flusso d'aria.

Miglioramento dell'efficienza dei costi nell'espansione della rete.

BiDi Fiber può contribuire a ridurre i costi complessivi di espansione della rete, diminuendo sia i materiali che la manodopera necessari per la posa della fibra. Poiché sono necessarie meno fibre, le organizzazioni possono spesso evitare ulteriori scavi, ampliamenti di condotti o servizi di fibra a noleggio.

I vantaggi in termini di costi includono in genere:

• Riduzione delle spese di acquisto o noleggio della fibra ottica.
• Minore necessità di manodopera per l'installazione.
• Riduzione dei costi delle infrastrutture civili nelle implementazioni su larga scala
• Un utilizzo più efficiente dei percorsi ottici esistenti.

Sebbene i ricetrasmettitori BiDi possano essere più specializzati rispetto alle ottiche standard, il risparmio complessivo a livello di sistema diventa spesso più significativo nelle implementazioni di reti di medie e grandi dimensioni, soprattutto laddove l'espansione della fibra richiederebbe altrimenti interventi infrastrutturali fisici considerevoli.

Scalabilità per le reti moderne

La tecnologia BiDi Fiber supporta la crescita scalabile della rete consentendo un maggior numero di connessioni all'interno della stessa infrastruttura in fibra. Ciò è particolarmente importante in quanto la domanda di larghezza di banda continua ad aumentare negli ambienti di cloud computing, IT aziendale e telecomunicazioni.

I suoi vantaggi in termini di scalabilità includono:

• Aggiunta più semplice di nuovi collegamenti senza necessità di nuove linee in fibra ottica.
• Supporto per l'espansione incrementale della rete
• Compatibilità con l'infrastruttura in fibra monomodale esistente
• Flessibilità sia per i livelli di rete di accesso che di aggregazione.

Inoltre, BiDi Fiber può essere implementato insieme ad altre tecnologie ottiche, consentendo agli architetti di rete di far evolvere gradualmente l'infrastruttura senza la necessità di una riprogettazione completa.

Ciò la rende una scelta pratica per la pianificazione di rete a lungo termine, soprattutto in ambienti che prevedono una crescita continua del traffico e requisiti di connettività in continua evoluzione.

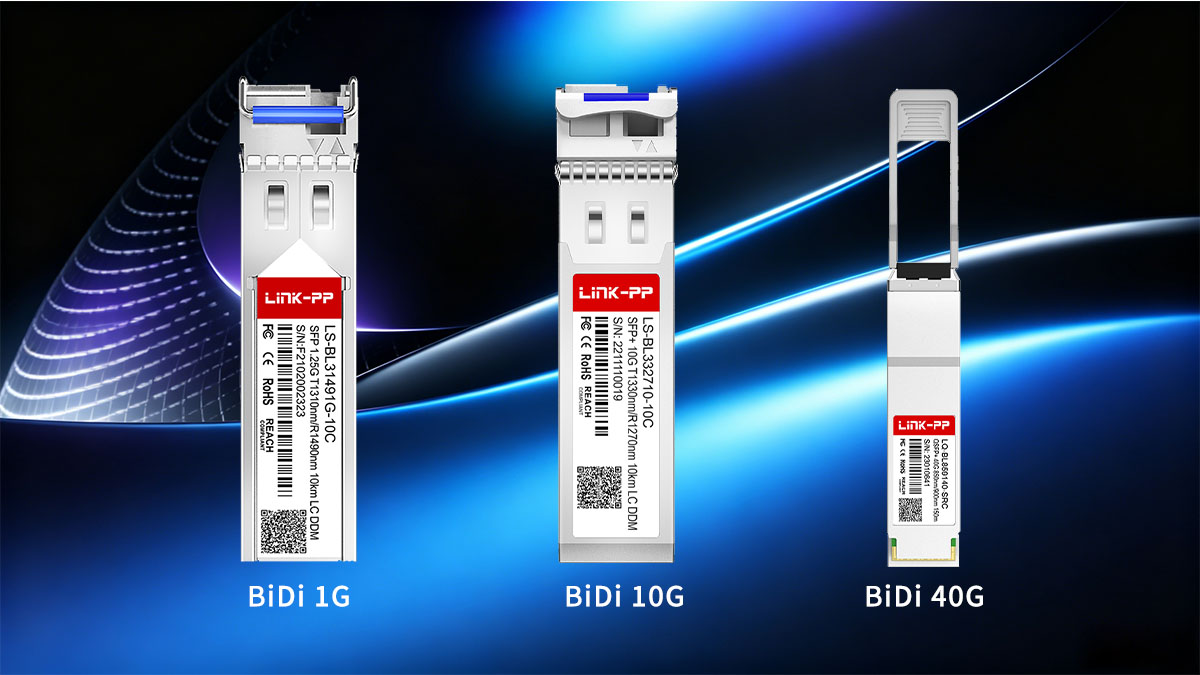

🔳 Tipi comuni di moduli in fibra BiDi

I moduli in fibra BiDi sono disponibili in diversi formati e classi di velocità per soddisfare le diverse esigenze di rete, dai collegamenti di accesso aziendali alle interconnessioni ad alta densità dei data center. Ogni tipologia è progettata secondo lo stesso principio bidirezionale a fibra singola, ma si differenzia per velocità di trasmissione, portata e ambiente di applicazione.

Ricetrasmettitori SFP BiDi

I ricetrasmettitori SFP BiDi sono tra i tipi più comuni e diffusi nei sistemi in fibra BiDi. Vengono tipicamente utilizzati in ambienti Gigabit Ethernet dove è richiesta una connettività stabile, economica e compatta.

Questi moduli sono progettati per velocità di trasmissione di 1 Gbps e sono spesso utilizzati nelle reti aziendali, nelle dorsali di campus e nelle connessioni di livello di accesso. Le loro dimensioni compatte consentono un'elevata densità di porte in switch e router, rendendoli adatti ad ambienti con spazio rack limitato.

Le caratteristiche tipiche dei moduli SFP BiDi includono:

• Supporto per velocità di trasmissione dati di 1 Gbps
• Trasmissione full-duplex a fibra singola
• Coppie di lunghezze d'onda comuni come 1310 nm/1490 nm
• Distanze di trasmissione che vanno dalle varianti a corto raggio a quelle a lungo raggio.
• Ampia compatibilità con le apparecchiature Gigabit Ethernet standard.

Questi moduli vengono spesso scelti per aggiornamenti di rete economicamente vantaggiosi, dove la riduzione della fibra ottica è un requisito fondamentale.

Moduli SFP+ BiDi

I moduli SFP+ BiDi estendono lo stesso principio di trasmissione a fibra singola ad ambienti ad alta velocità, supportando in genere Ethernet a 10 Gbps. Sono ampiamente utilizzati nei livelli di aggregazione dei data center e delle aziende, dove è richiesta una maggiore larghezza di banda.

Rispetto ai moduli SFP BiDi standard, le versioni SFP+ richiedono componenti ottici più precisi per mantenere l'integrità del segnale a velocità più elevate. Sono comunemente impiegate in scenari che richiedono sia prestazioni elevate che efficienza della fibra.

Le caratteristiche chiave includono:

• Capacità di trasmissione a 10 Gbps
• Stabilità del segnale ottico migliorata per dati ad alta velocità
• Progettato per l'interconnessione dei data center (DCI) e le reti di aggregazione
• Supporto per collegamenti a fibra singola su lunghe distanze in alcune configurazioni
• Maggiore sensibilità alla precisione della lunghezza d'onda e al controllo del bilancio energetico.

I moduli SFP+ BiDi sono particolarmente utili in ambienti in cui è necessario aumentare la larghezza di banda senza incrementare l'infrastruttura in fibra ottica.

Soluzioni QSFP e BiDi ad alta velocità

Con la continua crescita delle esigenze di rete, la tecnologia BiDi è stata estesa anche ai formati QSFP e ai moduli ottici ad alta velocità. Queste soluzioni sono progettate per 40G, 100G e oltre, e si rivolgono ad ambienti di data center ad alte prestazioni.

A differenza dei moduli BiDi a velocità inferiore, le versioni ad alta velocità spesso integrano tecnologie di multiplexing e di elaborazione del segnale più avanzate per mantenere l'integrità del segnale su collegamenti a fibra singola.

Le caratteristiche comuni includono:

• Supporto per trasmissioni a 40G e 100G a seconda della progettazione del modulo.
• Tecnologie avanzate di WDM e integrazione ottica
• Capacità di implementazione di data center ad alta densità
• Riduzione del numero di fibre nelle architetture di commutazione su larga scala
• Requisiti di gestione termica e di potenza più elevati

Questi moduli vengono tipicamente utilizzati nei data center cloud, negli ambienti hyperscale e nelle reti dorsali, dove sia le prestazioni che l'efficienza della fibra sono fondamentali.

Confronto tra le tipologie più comuni di moduli BiDi

Per comprendere meglio le differenze tra le categorie di moduli BiDi, è utile confrontare le loro principali caratteristiche tecniche. Ciò consente ai progettisti di rete di selezionare la soluzione più appropriata in base alle esigenze di prestazioni e implementazione.

Il confronto seguente evidenzia le principali differenze tra i tipi più comuni di moduli BiDi Fiber:

Questo confronto mostra come la tecnologia BiDi si adatti alle diverse esigenze, dalle reti di accesso agli ambienti backbone ad alta capacità, mantenendo lo stesso vantaggio fondamentale della trasmissione bidirezionale su singola fibra.

🔳 Trasmissione in fibra BiDi vs. trasmissione tradizionale a doppia fibra

La trasmissione BiDi Fiber e la tradizionale trasmissione a doppia fibra rappresentano due approcci fondamentalmente diversi alla comunicazione ottica full-duplex. Entrambi i metodi supportano il trasferimento bidirezionale simultaneo dei dati, ma differiscono nel modo in cui vengono utilizzate le risorse fisiche della fibra e in come vengono separati i segnali. Comprendere queste differenze è essenziale per selezionare la soluzione più adatta a specifici ambienti di rete.

Confronto delle infrastrutture

La differenza fondamentale tra i sistemi BiDi Fiber e i sistemi a doppia fibra risiede nell'architettura fisica della fibra necessaria per la comunicazione.

La tecnologia BiDi Fiber utilizza un'unica fibra ottica per gestire sia la trasmissione che la ricezione, assegnando lunghezze d'onda diverse a ciascuna direzione. Ciò riduce l'ingombro fisico della fibra e semplifica i percorsi di cablaggio. Al contrario, i tradizionali sistemi a doppia fibra richiedono due fibre separate, una dedicata alla trasmissione in upstream e l'altra alla ricezione in downstream.

Dal punto di vista dell'implementazione, ciò comporta caratteristiche infrastrutturali distinte:

• BiDi Fiber utilizza un singolo filamento di fibra per collegamento
• I sistemi a doppia fibra richiedono due fili per collegamento
• BiDi riduce la densità dei pannelli di permutazione e del cablaggio.
• La doppia fibra aumenta la separazione fisica dei percorsi di trasmissione e ricezione.

Questa differenza rende BiDi Fiber particolarmente utile in ambienti in cui la disponibilità di fibra è limitata o l'espansione risulta costosa.

Confronto delle prestazioni

In termini di prestazioni di trasmissione dati, sia i sistemi BiDi che quelli a doppia fibra possono supportare livelli di larghezza di banda simili se implementati correttamente. Tuttavia, le loro caratteristiche operative differiscono leggermente a causa dei metodi di gestione del segnale e della progettazione ottica.

La tecnologia BiDi Fiber si basa sulla separazione delle lunghezze d'onda all'interno di una singola fibra, il che impone requisiti rigorosi in termini di filtraggio ottico e precisione della lunghezza d'onda. I sistemi a doppia fibra, d'altro canto, separano fisicamente le direzioni di trasmissione, semplificando l'isolamento del segnale.

Le principali considerazioni sulle prestazioni includono:

• La fibra BiDi si basa su una precisa corrispondenza di lunghezza d'onda tra i ricetrasmettitori.
• I sistemi a doppia fibra si basano sulla separazione fisica per l'isolamento del segnale.
• Entrambi supportano la comunicazione full-duplex con caratteristiche di latenza comparabili
• L'integrità del segnale nei sistemi BiDi è più sensibile all'allineamento ottico e alla compatibilità.

Nonostante queste differenze, entrambe le tecnologie sono ampiamente utilizzate nelle reti ad alte prestazioni e nessuna delle due limita intrinsecamente la velocità di trasmissione Ethernet standard se configurata correttamente.

Differenze operative e di manutenzione

Dal punto di vista operativo, i sistemi BiDi Fiber e a doppia fibra presentano diversi livelli di complessità in termini di installazione, risoluzione dei problemi e manutenzione a lungo termine.

La tecnologia BiDi Fiber riduce il numero di cavi fisici, semplificando l'organizzazione del rack e la gestione dei cavi. Tuttavia, richiede particolare attenzione all'accoppiamento dei ricetrasmettitori e alla compatibilità delle lunghezze d'onda. I sistemi a doppia fibra implicano un maggior numero di cavi, ma sono generalmente più semplici in termini di requisiti di accoppiamento ottico.

Le differenze operative includono:

• BiDi Fiber richiede un corretto accoppiamento dei ricetrasmettitori A/B in base ai ruoli delle lunghezze d'onda
• I sistemi a doppia fibra utilizzano in genere ricetrasmettitori identici a entrambe le estremità.
• BiDi semplifica l'infrastruttura fisica ma aumenta la dipendenza dalla compatibilità ottica
• La doppia fibra aumenta la complessità del cablaggio ma semplifica la risoluzione dei problemi ottici

Negli interventi di manutenzione, i collegamenti a doppia fibra sono spesso più facili da diagnosticare perché i percorsi di trasmissione e ricezione sono fisicamente separati, mentre i sistemi BiDi richiedono maggiore attenzione alla configurazione della lunghezza d'onda e alla compatibilità dei moduli.

Panoramica comparativa dei vantaggi e dei limiti

Per comprendere meglio le prestazioni di ciascun sistema in diversi scenari di implementazione, è utile confrontarne punti di forza e limiti in relazione ai principali fattori operativi.

Questo confronto evidenzia che la fibra BiDi è generalmente preferita negli ambienti in cui l'efficienza della fibra e la riduzione delle infrastrutture sono prioritarie, mentre i sistemi a doppia fibra rimangono comuni negli ambienti in cui la semplicità e l'abbondanza di risorse in fibra sono disponibili.

🔳 Applicazioni tipiche della fibra BiDi

La tecnologia BiDi Fiber è ampiamente utilizzata nelle moderne reti ottiche, dove l'utilizzo efficiente della fibra e la semplificazione dell'infrastruttura sono fondamentali. Poiché consente la comunicazione full-duplex su una singola fibra, risulta particolarmente preziosa in ambienti con disponibilità limitata di fibra, costi di implementazione elevati o esigenze di cablaggio ad alta densità.

Reti di data center

La tecnologia BiDi Fiber viene spesso utilizzata nei data center per ottimizzare lo spazio nei rack, ridurre la complessità del cablaggio e migliorare l'efficienza complessiva dell'infrastruttura. Con la crescita dei data center, la densità delle fibre diventa una sfida importante, rendendo le soluzioni a fibra singola sempre più interessanti.

In questi ambienti, la fibra BiDi viene tipicamente utilizzata per interconnessioni a breve e media distanza tra switch, server e livelli di aggregazione. Consente agli operatori di mantenere un'elevata larghezza di banda riducendo al minimo l'ingombro fisico dell'infrastruttura in fibra.

I casi d'uso tipici includono:

• Interconnessioni switch-to-switch all'interno dei rack o tra rack adiacenti
• Connessioni dello strato di aggregazione nelle architetture foglia-spina
• Collegamenti uplink server ad alta densità che richiedono un cablaggio semplificato
• Ambienti con spazio limitato in cui la riduzione dei cavi migliora il flusso d'aria

Riducendo il numero di fibre per collegamento, BiDi Fiber supporta architetture di data center più scalabili e gestibili.

Reti di campus aziendali

Negli ambienti aziendali multi-sede, la fibra BiDi viene comunemente utilizzata per connettere più edifici, piani o punti di distribuzione di rete. Questi ambienti spesso presentano limitazioni in termini di percorsi in fibra disponibili, soprattutto nelle infrastrutture più datate dove l'installazione di ulteriore fibra risulta difficile o costosa.

BiDi Fiber offre una soluzione pratica consentendo la comunicazione bidirezionale su percorsi in fibra ottica singola già esistenti. Ciò riduce la necessità di installare nuove infrastrutture in fibra, mantenendo al contempo una connettività affidabile e ad alta velocità.

Le applicazioni comuni includono:

• Collegamenti dorsali tra edifici
• Collegamenti della rete di distribuzione da un piano all'altro
• Collegamenti tra armadi di rete e sale dati centrali
• Espansione della rete senza aumentare l'utilizzo di canaline per la fibra ottica.

Ciò rende BiDi Fiber particolarmente adatta alle reti aziendali che subiscono aggiornamenti incrementali anziché una completa sostituzione dell'infrastruttura.

Reti di telecomunicazione e metropolitane

Gli operatori di telecomunicazioni e i fornitori di reti metropolitane spesso implementano la fibra BiDi negli strati di accesso e aggregazione, dove le risorse in fibra sono limitate o condivise tra più servizi. Negli ambienti urbani, la posa di nuove fibre può essere costosa e logisticamente complessa, rendendo essenziale un utilizzo efficiente della fibra.

BiDi Fiber aiuta gli operatori a massimizzare la capacità dell'infrastruttura in fibra ottica esistente, supportando al contempo la crescente domanda di larghezza di banda da parte di utenti residenziali e aziendali.

Le applicazioni tipiche delle telecomunicazioni includono:

• Reti di accesso in fibra ottica fino a casa (FTTH)
• Collegamenti di aggregazione Metro Ethernet
• Connettività dell'ultimo miglio nelle aree urbane densamente popolate
• Estensioni della colonna vertebrale vincolate alle fibre

Riducendo il fabbisogno di fibra per connessione, BiDi Fiber consente agli operatori di scalare i servizi in modo più efficiente, tenendo conto dei vincoli infrastrutturali esistenti.

Implementazioni di infrastrutture industriali e intelligenti

La fibra BiDi è ampiamente utilizzata anche in ambienti industriali e sistemi di infrastrutture intelligenti, dove affidabilità, efficienza in termini di spazio e semplificazione del cablaggio sono fattori importanti. Questi ambienti spesso presentano condizioni difficili o topologie di rete distribuite, in cui l'implementazione della fibra deve essere ottimizzata.

In tali scenari, BiDi Fiber supporta una comunicazione stabile tra dispositivi distribuiti, riducendo al minimo i requisiti di cablaggio fisico.

Le applicazioni comuni includono:

• Reti Ethernet industriali negli impianti di produzione
• Connessioni della rete dorsale delle telecamere di sorveglianza e sicurezza
• Infrastrutture per città intelligenti come sistemi di traffico e sensori
• Reti di monitoraggio dei trasporti e dei servizi pubblici

In queste implementazioni, la riduzione della complessità della fibra contribuisce anche a migliorare la manutenibilità e la resilienza del sistema, soprattutto in luoghi remoti o difficilmente accessibili.

🔳 Considerazioni importanti sull'implementazione di BiDi Fiber

La tecnologia BiDi Fiber offre chiari vantaggi in termini di efficienza della fibra e semplicità di installazione, ma le sue prestazioni e affidabilità dipendono fortemente da una corretta pianificazione e configurazione. Poiché si basa sulla trasmissione bidirezionale in base alla lunghezza d'onda, una selezione errata del modulo o le condizioni della fibra possono influire direttamente sulla stabilità del collegamento.

Requisiti di compatibilità della fibra

I sistemi BiDi Fiber sono generalmente progettati per fibre monomodali (SMF), che supportano la trasmissione ottica a lunga distanza e a bassa perdita. L'utilizzo del tipo di fibra corretto è essenziale per garantire l'integrità del segnale e mantenere prestazioni di comunicazione stabili.

Oltre al tipo di fibra, anche le condizioni fisiche e la qualità dell'installazione giocano un ruolo fondamentale nella stabilità del collegamento. Persino lievi contaminazioni o piegature possono causare perdite di segnale che compromettono la trasmissione bidirezionale.

Le principali considerazioni sulla compatibilità includono:

• Utilizzo di fibra monomodale per la maggior parte delle applicazioni BiDi
• Una corretta pulizia della fibra è fondamentale per evitare il degrado del segnale ottico.
• Evitare un raggio di curvatura eccessivo che aumenta l'attenuazione
• Verifica della qualità dei connettori e degli standard di lucidatura

Questi fattori assicurano che le lunghezze d'onda di trasmissione e ricezione possano propagarsi in modo efficiente senza perdite o distorsioni inutili.

Corrispondenza di lunghezza d'onda e accoppiamento dei moduli

Uno degli aspetti più critici dell'implementazione di sistemi BiDi Fiber è il corretto accoppiamento dei ricetrasmettitori. Poiché i sistemi BiDi utilizzano lunghezze d'onda complementari per ciascuna direzione, entrambe le estremità del collegamento devono essere correttamente abbinate per garantire una comunicazione adeguata.

Ogni ricetrasmettitore BiDi è progettato con una specifica configurazione di lunghezze d'onda di trasmissione/ricezione. Se viene utilizzata la coppia errata, il collegamento non verrà stabilito, anche se la fibra ottica è installata correttamente.

I requisiti chiave includono:

• Garantire il corretto accoppiamento dei ricetrasmettitori lato A e lato B.
• Verifica delle configurazioni di lunghezza d'onda complementari (ad esempio, TX 1310 nm / RX 1490 nm rispetto all'inverso)
• Evitare di combinare standard di fornitori o lunghezze d'onda incompatibili
• Confermare l'etichettatura del modulo prima della distribuzione

In molti casi reali, i guasti di collegamento nei sistemi BiDi non sono causati da problemi alla fibra, bensì da un errato accoppiamento delle lunghezze d'onda; questo rende tale passaggio fondamentale nella pianificazione dell'implementazione.

Distanza di trasmissione e bilancio di potenza ottica

Le prestazioni della fibra BiDi sono direttamente influenzate dal budget di potenza ottica, che determina la distanza massima percorribile da un segnale prima che il degrado ne comprometta l'affidabilità. Questo include la potenza di uscita del trasmettitore, la sensibilità del ricevitore e la perdita totale di collegamento lungo il percorso in fibra.

I limiti di distanza variano a seconda della classe e del design del modulo. I moduli BiDi a corto, medio e lungo raggio presentano caratteristiche di potenza e scenari di applicazione differenti.

Considerazioni importanti includono:

• Perdita totale di collegamento dovuta all'attenuazione della fibra e ai connettori
• Potenza di trasmissione del ricetrasmettitore e intervallo di sensibilità del ricevitore
• Fattori ambientali come la variazione di temperatura e l'invecchiamento
• Selezione del tipo di modulo appropriato in base alla distanza richiesta

Una corretta pianificazione del budget energetico garantisce una ricezione stabile del segnale ed evita instabilità intermittenti del collegamento nelle implementazioni a lunga distanza.

Compatibilità con le apparecchiature di rete

Un altro fattore importante nell'implementazione di BiDi Fiber è la compatibilità con switch di rete, router e piattaforme ottiche. Sebbene molti dispositivi moderni supportino i ricetrasmettitori BiDi standard, l'interoperabilità può comunque variare a seconda dell'implementazione del fornitore e delle restrizioni del firmware.

Negli ambienti aziendali e di telecomunicazione, garantire la compatibilità aiuta a evitare problemi di configurazione e guasti imprevisti dei collegamenti.

Le principali considerazioni sull'implementazione includono:

• Verifica del supporto per ottiche BiDi da parte di switch o router.
• Verifica delle matrici di compatibilità del fornitore quando si utilizzano moduli di terze parti
• Garantire che il firmware supporti il ​​riconoscimento dei moduli ottici
• Evitare configurazioni miste di standard ottici non supportati

Inoltre, una configurazione coerente tra i dispositivi di rete contribuisce a mantenere prestazioni prevedibili e semplifica la manutenzione a lungo termine.

Grazie a un'attenta gestione di questi fattori di implementazione, i sistemi BiDi Fiber sono in grado di offrire prestazioni stabili, efficienti e scalabili in un'ampia gamma di ambienti di rete ottica.

🔳 Sfide e limiti della tecnologia a fibra BiDi

La tecnologia BiDi Fiber offre notevoli vantaggi in termini di efficienza della fibra e semplicità di implementazione, ma introduce anche alcuni vincoli tecnici e operativi. Tali limitazioni sono principalmente legate alla dipendenza dalla lunghezza d'onda, alla sensibilità alla compatibilità e alla complessità della risoluzione dei problemi. Comprendere queste problematiche è fondamentale per progettare reti ottiche stabili e scalabili.

Risoluzione dei problemi di complessità

I collegamenti in fibra BiDi possono essere più difficili da diagnosticare perché entrambe le direzioni di trasmissione condividono un'unica fibra, operando però su lunghezze d'onda diverse. A differenza dei sistemi a doppia fibra, in cui i percorsi di trasmissione e ricezione sono fisicamente separati, i sistemi BiDi si basano sul filtraggio ottico e sul controllo della lunghezza d'onda per mantenere la separazione del segnale.

Quando si verifica un guasto a un collegamento, la causa principale potrebbe non essere immediatamente evidente, poiché molteplici fattori possono influenzare le prestazioni.

Le problematiche più comuni da risolvere includono:

• Difficoltà a distinguere tra problemi di segnale TX e RX su una fibra condivisa
• Dipendenza da un comportamento preciso della lunghezza d'onda piuttosto che dalla separazione del percorso fisico
• Visibilità limitata della direzione del segnale ottico senza strumenti specializzati
• Sensibilità a lievi squilibri di potenza ottica o contaminazioni

Ciò significa che la diagnosi dei problemi spesso richiede un'attenta ispezione sia della configurazione del ricetrasmettitore che delle condizioni della fibra, anziché limitarsi a verificare la connettività fisica.

Rischi di compatibilità

Uno dei limiti più significativi della tecnologia BiDi Fiber è il suo rigoroso requisito di compatibilità di lunghezza d'onda tra i ricetrasmettitori accoppiati. Anche piccole discrepanze nella configurazione della lunghezza d'onda possono impedire completamente la creazione del collegamento.

A differenza dei moduli ottici standard che spesso utilizzano ricetrasmettitori identici a entrambe le estremità, i sistemi BiDi richiedono un accoppiamento complementare, il che aumenta il rischio di errori di configurazione.

I principali rischi di compatibilità includono:

• Accoppiamento errato dei ricetrasmettitori lato A e lato B
• Combinazione di moduli con standard di lunghezza d'onda incompatibili
• Variazioni nelle implementazioni ottiche specifiche del fornitore
• Restrizioni del firmware o dell'hardware che influiscono sull'interoperabilità

In ambienti di rete eterogenei, questi fattori possono portare a incongruenze nell'implementazione se la compatibilità non viene attentamente verificata prima dell'installazione.

Sfide di scalabilità in determinate architetture

Sebbene la tecnologia BiDi Fiber sia estremamente efficace per l'ottimizzazione della fibra, potrebbe non essere sempre la scelta migliore per architetture di rete su larga scala o ad altissima capacità. Con l'aumentare dei requisiti di larghezza di banda, alcune architetture di rete potrebbero preferire soluzioni a doppia fibra o di multiplexing avanzato.

Le limitazioni di scalabilità possono presentarsi in diversi scenari:

• Reti dorsali ad alta densità che richiedono la massima flessibilità
• Collegamenti ad altissima velocità in cui è preferibile la modulazione ottica avanzata
• Ambienti che privilegiano la coerenza operativa semplificata rispetto al risparmio di fibra
• Grandi reti multi-vendor con rigidi requisiti di standardizzazione

In questi casi, la maggiore complessità derivante dall'abbinamento delle lunghezze d'onda e dalla gestione della compatibilità potrebbe superare i vantaggi derivanti dalla riduzione del numero di fibre.

🔳 Conclusion

La tecnologia BiDi Fiber è diventata una soluzione importante nelle moderne reti ottiche, consentendo una comunicazione bidirezionale efficiente su singola fibra tramite separazione di lunghezza d'onda. Riduce significativamente il consumo di fibra mantenendo prestazioni di trasmissione full-duplex, risultando particolarmente utile in ambienti in cui le risorse in fibra sono limitate o l'espansione dell'infrastruttura è costosa.

Nei data center, nei campus aziendali, nelle reti di telecomunicazione e negli impianti industriali, BiDi Fiber dimostra costantemente il suo valore nella semplificazione dell'architettura di cablaggio e nel miglioramento della scalabilità complessiva della rete. Tuttavia, la sua implementazione di successo dipende dal corretto abbinamento delle lunghezze d'onda, da un'adeguata pianificazione del budget energetico e da una rigorosa verifica della compatibilità per garantire un funzionamento stabile a lungo termine.

Per riassumere i concetti chiave discussi in questo articolo:

• La fibra BiDi consente la comunicazione bidirezionale su una singola fibra ottica utilizzando diverse lunghezze d'onda.
• Riduce i requisiti di infrastruttura in fibra ottica e semplifica la progettazione del cablaggio fisico.
• Il corretto accoppiamento dei ricetrasmettitori e l'adattamento della lunghezza d'onda sono fondamentali per un funzionamento stabile.
• Trova ampio impiego nei data center, nelle reti aziendali, nei sistemi di telecomunicazione e nelle applicazioni industriali.
• L'implementazione richiede attenzione al bilancio di potenza ottica, alla compatibilità e alle pratiche di manutenzione.

Con la continua crescita della domanda di rete, BiDi Fiber si conferma una soluzione pratica ed efficiente per ottimizzare l'infrastruttura ottica senza compromettere le prestazioni.

Per le organizzazioni che intendono implementare o aggiornare reti ottiche basate su BiDi, la selezione di soluzioni di ricetrasmettitori affidabili e compatibili è essenziale per garantire la stabilità del sistema e l'efficienza a lungo termine. LINK-PP Negozio ufficiale Offre una vasta gamma di soluzioni di ricetrasmettitori ottici progettate per supportare diverse applicazioni BiDi Fiber, aiutando gli operatori di rete a costruire infrastrutture in fibra scalabili ed efficienti, in linea con i moderni requisiti di connettività.
