Ricetrasmettitori a fibra ottica: Manuale di selezione completo

I ricetrasmettitori in fibra ottica sono componenti essenziali che consentono alle moderne reti ad alta velocità di trasmettere dati su fibra ottica . Convertendo i segnali elettrici provenienti dalle apparecchiature di rete in segnali ottici e viceversa, questi moduli rendono possibili comunicazioni a lunga distanza e ad alta larghezza di banda tra data center, reti aziendali e infrastrutture di telecomunicazione. Con l'evoluzione delle velocità di rete, dalle tradizionali connessioni a 100 Mbps alle architetture ad alta capacità a 400 Gbps, la scelta del ricetrasmettitore in fibra ottica appropriato è diventata sempre più importante per garantire una connettività affidabile e prestazioni di rete efficienti.

La varietà di tipi di ricetrasmettitori ottici disponibili oggi può rendere complesso il processo di selezione. I diversi moduli supportano velocità di trasmissione dati, distanze di trasmissione, tipi di fibra, lunghezze d'onda e fattori di forma differenti, come SFP , SFP+ , QSFP+ , QSFP28 e QSFP-DD . Ogni opzione è progettata per soddisfare specifici scenari di implementazione, che vanno dalle interconnessioni a corto raggio tra data center ai collegamenti metropolitani a lunga distanza.

Questo manuale di selezione completo spiega il funzionamento dei ricetrasmettitori in fibra ottica e illustra i fattori chiave da considerare nella scelta del modulo più adatto a un ambiente di rete. Fornisce inoltre una panoramica delle opzioni di ricetrasmettitori ottici disponibili nelle principali categorie di velocità, tra cui le tecnologie 100M , 1G , 10G, 25G , 40G , 100G, 200G e 400G . Comprendendo queste differenze, i progettisti e gli ingegneri di rete possono allineare al meglio le specifiche dei ricetrasmettitori con i requisiti di prestazioni, la progettazione dell'infrastruttura e la scalabilità futura.

Che cos'è un ricetrasmettitore a fibra ottica?

Un ricetrasmettitore a fibra ottica è un dispositivo di rete modulare che converte i segnali elettrici provenienti da switch, router o server in segnali ottici per la trasmissione attraverso cavi in ​​fibra ottica , e successivamente riconverte i segnali ottici in ingresso in segnali elettrici. Questa conversione bidirezionale consente la comunicazione dati ad alta velocità su distanze che superano di gran lunga i limiti delle tradizionali reti in rame. I ricetrasmettitori a fibra ottica sono ampiamente utilizzati nelle reti Ethernet, dai vecchi collegamenti a 100 Mbps alle moderne infrastrutture dei data center a 400G.

A differenza delle interfacce ottiche fisse, i ricetrasmettitori sono progettati come moduli intercambiabili . Le apparecchiature di rete possono supportare diverse velocità di trasmissione, tipi di fibra e distanze semplicemente installando il modulo appropriato. Questo approccio modulare offre flessibilità per gli aggiornamenti di rete e semplifica la pianificazione dell'infrastruttura man mano che aumentano i requisiti di larghezza di banda.

Funzione principale dei ricetrasmettitori ottici nelle reti

Il ruolo principale di un ricetrasmettitore in fibra ottica è quello di consentire una comunicazione ottica affidabile tra i dispositivi di rete, effettuando la conversione del segnale elettrico in segnale ottico. Ciò permette ai dati di viaggiare attraverso l'infrastruttura in fibra con una perdita di segnale minima e un'elevata efficienza di banda.

Un confronto semplificato mostra in che modo i ricetrasmettitori a fibra ottica differiscono dalle tradizionali interfacce in rame.

La comunicazione in fibra ottica estende significativamente la distanza di trasmissione mantenendo un'elevata integrità dei dati. Con l'aumento delle velocità di rete da 10G a 100G e oltre, la trasmissione ottica diventa la soluzione preferita sia per gli ambienti aziendali che per i data center.

Nell'architettura di rete moderna, i ricetrasmettitori sono comunemente presenti nelle seguenti apparecchiature:

• Switch Ethernet

• Router di core e di edge

• Server del data center e schede di rete

• Sistemi di trasporto ottico

Questi moduli consentono alle porte di rete di supportare diverse connessioni in fibra ottica senza richiedere modifiche all'hardware sottostante.

Componenti principali di un ricetrasmettitore a fibra ottica

Ogni ricetrasmettitore a fibra ottica integra diversi componenti ottici ed elettronici che lavorano insieme per trasmettere e ricevere segnali dati tramite fibra.

Il trasmettitore genera un segnale luminoso modulato a una specifica lunghezza d'onda ottica , comunemente 850 nm , 1310 nm o 1550 nm a seconda del tipo di modulo. Il ricevitore rileva gli impulsi luminosi in ingresso e li riconverte in segnali elettrici che le apparecchiature di rete possono elaborare.

Molti ricetrasmettitori moderni supportano anche il monitoraggio diagnostico digitale. Questa funzione consente agli amministratori di rete di monitorare parametri quali temperatura, tensione, potenza di trasmissione e potenza di ricezione in tempo reale, contribuendo a mantenere la stabilità del collegamento e a semplificare la risoluzione dei problemi.

Fattori di forma comuni dei ricetrasmettitori

I ricetrasmettitori in fibra ottica sono disponibili in diversi formati standardizzati che supportano velocità e densità di porte differenti. Ogni formato è progettato per soddisfare specifici requisiti di rete.

Le dimensioni ridotte consentono una maggiore densità di porte sugli switch, aspetto particolarmente importante nelle infrastrutture cloud su larga scala. Ad esempio, un singolo switch può supportare decine di porte QSFP28 per fornire connettività ad alta larghezza di banda all'interno di una rete di data center.

Comprendere il ruolo, i componenti interni e i formati fisici dei ricetrasmettitori in fibra ottica è fondamentale per selezionare il modulo più adatto a un determinato ambiente di rete. La sezione successiva analizza i principali fattori tecnici che dovrebbero guidare il processo di selezione.

Fattori chiave da considerare nella scelta di un ricetrasmettitore a fibra ottica

La scelta del ricetrasmettitore in fibra ottica più adatto richiede la valutazione di diversi parametri tecnici che influiscono direttamente sulla compatibilità di rete, sulla stabilità del collegamento e sulla scalabilità a lungo termine. I fattori più importanti includono la velocità di trasmissione dati, la distanza di trasmissione, il tipo di fibra, la lunghezza d'onda operativa e la compatibilità con il fornitore. Comprendere come questi elementi interagiscono aiuta a garantire che il modulo scelto sia compatibile sia con l'infrastruttura attuale sia con i futuri requisiti di larghezza di banda.

Requisiti di velocità dei dati

Il primo passo nella scelta di un ricetrasmettitore in fibra ottica consiste nell'abbinare la velocità di trasmissione dati del modulo alla velocità della porta supportata dall'apparecchiatura di rete. I moduli ottici sono progettati per specifici standard Ethernet e l'utilizzo di una categoria di velocità errata potrebbe impedire la corretta creazione del collegamento.

La tabella seguente riassume le velocità comuni dei ricetrasmettitori in fibra ottica e i loro fattori di forma tipici.

Velocità più elevate generalmente offrono una maggiore efficienza in termini di larghezza di banda, ma potrebbero anche richiedere piattaforme di switching più recenti e un'infrastruttura di cablaggio diversa. Nella progettazione delle reti, molte organizzazioni considerano sia la domanda di traffico attuale sia la crescita prevista prima di selezionare la velocità del ricetrasmettitore.

Distanza di trasmissione

La distanza di trasmissione determina quale standard ottico utilizzare. I diversi ricetrasmettitori a fibra ottica sono progettati per comunicazioni a corto, medio o lungo raggio.

Le seguenti categorie illustrano come la distanza influenzi in genere la selezione del modulo.

I ricetrasmettitori a corto raggio solitamente operano con fibra multimodale e sono ottimizzati per gli ambienti dei data center, dove i dispositivi si trovano all'interno della stessa struttura. I sistemi ottici a lungo raggio operano su fibra monomodale e supportano distanze che possono estendersi per decine o addirittura centinaia di chilometri.

Una stima accurata della distanza di collegamento prima di selezionare un modulo contribuisce a prevenire il degrado del segnale e garantisce un funzionamento stabile della rete.

Compatibilità del tipo di fibra

I ricetrasmettitori a fibra ottica sono progettati per funzionare con fibra monomodale o multimodale, e la scelta della combinazione corretta è essenziale per la funzionalità del collegamento.

La fibra multimodale è comunemente utilizzata nei data center grazie al suo costo inferiore per brevi distanze. La fibra monomodale supporta distanze di trasmissione maggiori ed è ampiamente impiegata nelle dorsali dei campus universitari, nelle reti metropolitane e nelle infrastrutture di telecomunicazione.

L'utilizzo di un tipo di fibra non adatto per un ricetrasmettitore può causare una significativa perdita di segnale o un collegamento non funzionante.

Lunghezza d'onda e tecnologia ottica

I ricetrasmettitori ottici operano a specifiche lunghezze d'onda che determinano il modo in cui i segnali si propagano attraverso la fibra. Le lunghezze d'onda più comuni sono 850 nm, 1310 nm e 1550 nm.

Oltre alla trasmissione a singola lunghezza d'onda, alcuni moduli utilizzano tecnologie di multiplexing di lunghezza d'onda per aumentare la larghezza di banda.

Gli esempi includono:

• CWDM (Coarse Wavelength Division Multiplexing), che combina più lunghezze d'onda su una singola fibra per collegamenti a media distanza.

• DWDM (Dense Wavelength Division Multiplexing), che supporta un gran numero di lunghezze d'onda ravvicinate per sistemi di trasporto ottico ad alta capacità.

Queste tecnologie sono particolarmente importanti nelle reti metropolitane e di telecomunicazione, dove le risorse in fibra ottica devono essere utilizzate in modo efficiente.

Compatibilità del fornitore

I fornitori di apparecchiature di rete spesso implementano controlli software che verificano se un modulo ottico è supportato dalla piattaforma. Di conseguenza, la compatibilità tra ricetrasmettitori e switch o router è un aspetto importante da considerare.

In ambienti multi-vendor, i moduli ottici compatibili possono semplificare l'implementazione mantenendo l'interoperabilità. Assicurarsi che un modulo soddisfi i requisiti elettrici e ottici dell'apparecchiatura host contribuisce a evitare guasti di collegamento o avvisi di hardware non supportato.

Una valutazione accurata di questi fattori prima dell'implementazione consente ai progettisti di rete di selezionare ricetrasmettitori in fibra ottica che offrano prestazioni stabili, una portata di trasmissione adeguata e scalabilità a lungo termine. La sezione successiva esamina i diversi tipi di ricetrasmettitori ottici disponibili per velocità di trasmissione dati che vanno da 100 Mbps a 400 Gbps.

Tipologie di ricetrasmettitori in fibra ottica in base alla velocità di trasmissione dati.

I moduli ricetrasmettitori in fibra ottica sono disponibili in diverse categorie di velocità per supportare i vari livelli delle reti moderne. Ogni velocità di trasmissione dati corrisponde a specifici standard Ethernet, fattori di forma e scenari di implementazione. I moduli a bassa velocità sono ancora ampiamente utilizzati nelle infrastrutture legacy, mentre le ottiche ad alta velocità, come 100G, 200G e 400G, sono progettate per data center di grandi dimensioni e ambienti cloud.

Le sezioni seguenti descrivono le caratteristiche e le applicazioni tipiche dei ricetrasmettitori a fibra ottica da 100M a 400G.

Ricetrasmettitori in fibra ottica da 100 metri

I moduli SFP da 100 Mbps sono comunemente utilizzati nelle reti legacy dove è ancora necessaria la connettività Fast Ethernet. Questi moduli in genere seguono lo standard 100BASE-FX e sono progettati per collegamenti ottici semplici e stabili su distanze brevi e medie.

Questi dispositivi Fast Ethernet SFP vengono spesso impiegati in ambienti industriali, reti campus e infrastrutture legacy dove l'aggiornamento a velocità superiori non è immediatamente necessario. Sebbene le tecnologie più recenti abbiano in gran parte sostituito i collegamenti a 100 Mbps nei moderni data center, questi rimangono rilevanti per la compatibilità con le apparecchiature più datate.

Ricetrasmettitori in fibra ottica da 1G

I moduli SFP da 1G supportano Gigabit Ethernet e sono ampiamente utilizzati nelle reti aziendali e negli switch di livello di accesso. In genere utilizzano il fattore di forma SFP e supportano connessioni in fibra sia multimodale che monomodale.

I moduli SFP Gigabit sono comunemente utilizzati per i collegamenti uplink degli switch, i collegamenti dorsali dei campus e la connettività ai margini della rete. La loro ampia compatibilità e il consumo energetico relativamente basso li rendono una delle categorie di moduli ottici più diffuse.

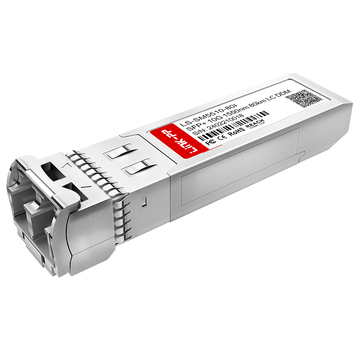

Ricetrasmettitori in fibra ottica da 10G

I ricetrasmettitori 10G SFP+ rappresentano un importante passo avanti in termini di larghezza di banda e sono ampiamente utilizzati sia in ambito aziendale che nei data center. Questi moduli utilizzano in genere il formato SFP+ e supportano diversi standard ottici progettati per differenti distanze di trasmissione.

Le ottiche 10G sono comunemente utilizzate per la connettività dei server, i livelli di aggregazione e le connessioni tra switch. Il fattore di forma SFP+ consente un'elevata densità di porte mantenendo al contempo un consumo energetico gestibile nelle apparecchiature di switching.

Ricetrasmettitori in fibra ottica da 25G

I ricetrasmettitori 25G sono progettati per supportare i requisiti di larghezza di banda più elevati dei server nei moderni data center. In genere utilizzano il fattore di forma SFP28, che mantiene le stesse dimensioni fisiche di SFP+ supportando al contempo una maggiore velocità di trasmissione dati.

Poiché la tecnologia 25G offre una larghezza di banda 2.5 volte superiore rispetto alla 10G, pur utilizzando un'infrastruttura di cablaggio simile, è diventata una scelta comune per la connettività server-switch nelle reti di data center ad alte prestazioni.

Ricetrasmettitori in fibra ottica da 40G

I ricetrasmettitori 40G sono tipicamente utilizzati per l'aggregazione dei data center e le connessioni di rete dorsale. La maggior parte dei moduli 40G utilizza il formato QSFP+ e trasmette dati su più canali ottici paralleli.

La trasmissione ottica parallela consente a più corsie di operare simultaneamente, garantendo una maggiore velocità di trasmissione senza aumentare significativamente la velocità delle singole corsie. Questi moduli sono spesso utilizzati per i collegamenti uplink degli switch o per i segmenti di rete ad alta capacità.

Ricetrasmettitori in fibra ottica da 100G

I moduli 100G sono diventati uno standard per le reti di data center ad alte prestazioni e le infrastrutture di grandi aziende. La maggior parte dei moduli 100G utilizza il fattore di forma QSFP28 e supporta diverse tecnologie di trasmissione ottica.

Questi moduli vengono spesso impiegati in architetture spine-leaf dove sono richieste elevata larghezza di banda e bassa latenza per il traffico est-ovest all'interno dei data center.

Ricetrasmettitori in fibra ottica da 200G

I ricetrasmettitori ottici da 200G sono progettati per aumentare la capacità di banda mantenendo un consumo energetico efficiente e un'elevata densità di porte. Utilizzano comunemente il fattore di forma QSFP56 e supportano diversi standard ottici ad alta velocità.

Questi moduli vengono comunemente impiegati nelle piattaforme di switching per data center di nuova generazione che richiedono una maggiore velocità di trasmissione tra i livelli di aggregazione e di core.

Ricetrasmettitori in fibra ottica da 400G

I ricetrasmettitori ottici 400G rappresentano l'attuale generazione di connettività ottica ad alta velocità utilizzata nelle infrastrutture cloud hyperscale e nelle grandi reti di data center. Questi moduli utilizzano in genere i formati QSFP-DD o OSFP .

Grazie alla combinazione di più canali ottici ad alta velocità e tecniche di modulazione avanzate, i ricetrasmettitori 400G aumentano significativamente la capacità di rete, mantenendo al contempo caratteristiche di consumo energetico e termiche gestibili.

Comprendere le diverse categorie di velocità di trasmissione dati aiuta i progettisti di rete a determinare quali tipi di ricetrasmettitori in fibra ottica si adattano meglio ai requisiti prestazionali di una specifica architettura di rete. La sezione successiva analizza come i tipi di fibra e i connettori ottici influenzino ulteriormente la scelta del ricetrasmettitore.

Selezione del tipo di fibra e del connettore

La scelta del tipo di fibra e del connettore ottico corretti è fondamentale per garantire il funzionamento affidabile di un ricetrasmettitore in fibra ottica all'interno di un collegamento di rete. La scelta dipende in genere dalla distanza di trasmissione, dal tipo di modulo e dall'interfaccia fisica utilizzata dal ricetrasmettitore ottico. Nella maggior parte delle implementazioni, la decisione si basa su due aspetti chiave: se la rete utilizza fibra multimodale o monomodale e se la connessione richiede interfacce ottiche duplex o parallele.

Ricetrasmettitori a fibra multimodale

I ricetrasmettitori in fibra multimodale sono progettati per la comunicazione a breve distanza e sono comunemente utilizzati all'interno dei data center, dove i dispositivi di rete si trovano nella stessa struttura. Questi moduli operano tipicamente a una lunghezza d'onda di 850 nm e sono ottimizzati per la trasmissione ad alta velocità su fibre multimodali di tipo OM3, OM4 o OM5.

Di seguito vengono riassunte le caratteristiche tipiche delle implementazioni di fibra multimodale.

La fibra multimodale è spesso preferita per i collegamenti a corto raggio perché i ricetrasmettitori e l'infrastruttura di cablaggio sono generalmente più economici. È ampiamente utilizzata per connessioni rack-to-rack, livelli di accesso ai server e ambienti di commutazione ad alta densità.

Tuttavia, la fibra multimodale ha una distanza di trasmissione limitata rispetto alla fibra monomodale, motivo per cui viene impiegata principalmente in ambienti controllati come i data center.

Ricetrasmettitori a fibra monomodale

I ricetrasmettitori a fibra monomodale sono progettati per distanze di trasmissione maggiori e sono comunemente utilizzati nelle reti universitarie, metropolitane e degli operatori di telecomunicazioni. Questi moduli operano tipicamente a lunghezze d'onda come 1310 nm o 1550 nm e possono supportare distanze di trasmissione da pochi chilometri a oltre 80 km, a seconda dello standard ottico.

La tabella seguente illustra i tipici standard ottici monomodali e i relativi intervalli di trasmissione.

La fibra monomodale ha un diametro del nucleo molto più piccolo rispetto alla fibra multimodale, consentendo ai segnali luminosi di percorrere distanze maggiori con una minore dispersione modale. Questa caratteristica la rende adatta per reti dorsali, collegamenti tra edifici e trasmissione dati a lunga distanza.

Molte organizzazioni utilizzano la fibra monomodale anche per collegamenti più brevi, quando la scalabilità futura e l'espansione della rete sono considerazioni importanti.

Interfacce ottiche parallele vs duplex

Oltre al tipo di fibra, anche l'interfaccia del connettore ottico gioca un ruolo fondamentale nella scelta del ricetrasmettitore in fibra ottica. Diversi tipi di connettore supportano diverse architetture di trasmissione ottica.

Le connessioni ottiche duplex utilizzano due fibre ottiche: una per la trasmissione e una per la ricezione dei segnali. Questa configurazione è comune nei moduli a bassa velocità come 1G, 10G e molte ottiche LR da 25G o 100G.

Le connessioni ottiche parallele utilizzano connettori multifibra come MPO o MTP. Questi connettori consentono il funzionamento simultaneo di più corsie ottiche, requisito necessario per moduli ad alta velocità come 40G SR4 o 100G SR4.

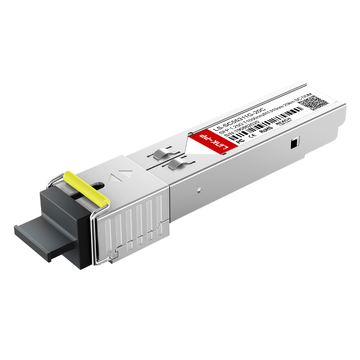

La tecnologia SFP bidirezionale utilizza la divisione di lunghezza d'onda per trasmettere e ricevere segnali su un singolo filo di fibra, riducendo così la quantità di infrastruttura in fibra necessaria in determinate implementazioni.

Comprendere come i tipi di fibra e le interfacce dei connettori interagiscono con i moduli ottici aiuta a garantire che i collegamenti di rete siano progettati correttamente e in grado di supportare le velocità di trasmissione dati e le distanze di trasmissione richieste. La sezione successiva esamina come le diverse velocità dei ricetrasmettitori vengono implementate in vari ambienti di rete.

Scenari di implementazione per diverse velocità di ricetrasmissione

In genere, le diverse velocità dei ricetrasmettitori in fibra ottica vengono impiegate a specifici livelli dell'architettura di rete. La scelta dipende da fattori quali la richiesta di larghezza di banda, i modelli di traffico e la scalabilità dell'infrastruttura. I moduli a velocità inferiore sono spesso presenti nei livelli di accesso o nei sistemi legacy, mentre le fibre ottiche ad alta velocità supportano l'aggregazione, le reti core e le infrastrutture di data center su larga scala.

Comprendere dove viene comunemente utilizzata ciascuna categoria di velocità aiuta i progettisti di rete ad allineare la selezione dei moduli ottici con i reali requisiti di implementazione.

Infrastruttura di rete aziendale

Negli ambienti aziendali, i ricetrasmettitori in fibra ottica sono comunemente utilizzati per connettere switch di accesso, livelli di aggregazione e collegamenti dorsali di campus. Queste reti solitamente privilegiano la stabilità, la compatibilità con l'infrastruttura esistente e requisiti di larghezza di banda moderati.

La tabella seguente riassume le velocità tipiche dei ricetrasmettitori utilizzati nelle reti aziendali.

I ricetrasmettitori da 1G e 10G sono ancora ampiamente utilizzati nelle reti di accesso aziendali perché forniscono una larghezza di banda sufficiente per i tipici carichi di lavoro d'ufficio, come la condivisione di file, le piattaforme di collaborazione e le applicazioni interne. Per i campus più grandi, è possibile utilizzare collegamenti uplink da 40G per aumentare la capacità della dorsale tra gli switch di distribuzione.

Le reti aziendali spesso utilizzano ricetrasmettitori monomodali per le dorsali di campus, in quanto offrono maggiore flessibilità per le connessioni a lunga distanza tra più edifici.

Reti di data center

I moderni data center si affidano in larga misura ai ricetrasmettitori in fibra ottica per supportare grandi volumi di traffico est-ovest tra server, sistemi di archiviazione e switch di rete. I ricetrasmettitori ottici ad alta velocità sono comunemente utilizzati per massimizzare l'efficienza della larghezza di banda e la densità delle porte.

Le implementazioni tipiche dei data center sono strutturate secondo architetture leaf-spine.

I ricetrasmettitori a 25G sono diventati particolarmente comuni per la connettività dei server perché offrono una velocità di trasmissione superiore rispetto ai 10G, pur mantenendo un'infrastruttura di cablaggio simile. I ricetrasmettitori a 100G, invece, sono ampiamente utilizzati per le connessioni spine, dove più switch leaf devono scambiare grandi quantità di traffico.

I ricetrasmettitori SR multimodali sono spesso utilizzati all'interno dei data center grazie alla loro idoneità per connessioni a corto raggio tra i rack.

Ambienti hyperscale e cloud

I fornitori di servizi cloud hyperscale gestiscono infrastrutture di data center estremamente grandi, dove la capacità di rete deve scalare rapidamente. In questi ambienti, i ricetrasmettitori in fibra ottica ad alta velocità, come quelli da 100G, 200G e 400G, sono ampiamente utilizzati per supportare un traffico est-ovest massiccio e carichi di lavoro di elaborazione distribuita.

La tabella seguente illustra le velocità di implementazione tipiche negli ambienti hyperscale.

I moduli ottici da 400G vengono sempre più utilizzati nelle reti di commutazione principali per supportare velocità di trasmissione estremamente elevate tra grandi cluster di server. Questi collegamenti ad alta velocità contribuiscono a ridurre la congestione della rete e consentono architetture scalabili per il cloud computing , i carichi di lavoro di intelligenza artificiale e i sistemi di storage distribuiti.

Nelle implementazioni hyperscale, i fattori di forma ad alta densità come il transceiver QSFP-DD consentono agli switch di supportare decine di porte ad alta velocità, aumentando significativamente la capacità di switching complessiva pur mantenendo un consumo energetico gestibile.

Comprendere questi modelli di implementazione aiuta a chiarire come le diverse velocità dei ricetrasmettitori in fibra ottica si allineino con le architetture di rete reali. La sezione successiva esamina le considerazioni relative alla compatibilità e all'interoperabilità quando si implementano moduli ottici su diverse piattaforme di rete.

Considerazioni sulla compatibilità e l'interoperabilità

Garantire la compatibilità e l'interoperabilità è un passaggio essenziale quando si implementano ricetrasmettitori in fibra ottica in una rete. Anche quando i moduli condividono lo stesso fattore di forma e le stesse specifiche ottiche, le differenze nell'implementazione del fornitore, nei controlli del firmware o nei requisiti hardware possono influire sul corretto funzionamento di un collegamento. Prestare particolare attenzione alla compatibilità aiuta a evitare avvisi relativi ad hardware non supportato, collegamenti instabili o connessioni non funzionanti.

Nella maggior parte degli ambienti, le considerazioni sulla compatibilità rientrano in tre aree: codifica specifica del fornitore, conformità agli standard tecnici e convalida dell'interoperabilità tra diversi dispositivi.

Codifica specifica del fornitore

Molti produttori di apparecchiature di rete implementano controlli di identificazione che verificano se un modulo ottico inserito è supportato dal dispositivo. Questi controlli si basano sulle informazioni memorizzate nella EEPROM del ricetrasmettitore, che contiene dettagli come il nome del fornitore, il numero di modello e i parametri operativi.

La tabella seguente riassume gli aspetti comuni della codifica specifica del fornitore.

Se le informazioni del modulo non corrispondono al profilo previsto del fornitore, alcuni dispositivi potrebbero visualizzare avvisi di compatibilità o disabilitare l'interfaccia. Per questo motivo, i moduli utilizzati nelle apparecchiature aziendali o dei data center sono spesso codificati per essere compatibili con piattaforme di fornitori specifici.

Nelle reti multivendor, l'utilizzo di moduli compatibili con la codifica corretta contribuisce a mantenere la flessibilità, garantendo al contempo che switch e router riconoscano correttamente i moduli ottici installati.

Conformità alle norme

Oltre alla codifica del fornitore, i ricetrasmettitori ottici devono essere conformi a standard di settore ampiamente riconosciuti per garantire un funzionamento affidabile su tutte le apparecchiature di rete. Questi standard definiscono le interfacce elettriche, le caratteristiche ottiche e le dimensioni fisiche dei moduli.

La tabella seguente illustra i principali standard che regolano i ricetrasmettitori a fibra ottica.

Il rispetto di questi standard garantisce che i moduli soddisfino i livelli di potenza ottica, le lunghezze d'onda e le specifiche di integrità del segnale richiesti. Ciò consente alle apparecchiature di diversi produttori di comunicare tramite collegamenti ottici standardizzati.

Ad esempio, un ricetrasmettitore SFP+ LR conforme alle specifiche IEEE dovrebbe funzionare correttamente con qualsiasi interfaccia 10G LR compatibile che segua lo stesso standard.

Test di interoperabilità

Anche quando i moduli soddisfano gli stessi standard, i test pratici di interoperabilità rimangono importanti per confermare il funzionamento stabile in implementazioni reali. Differenze nelle versioni del firmware, nelle configurazioni degli switch o nelle condizioni ambientali possono talvolta influire sul comportamento del collegamento.

La validazione tipica dell'interoperabilità include i seguenti controlli:

• Verificare che lo switch riconosca correttamente il ricetrasmettitore

• Conferma che il collegamento ottico si stabilisce correttamente

• Verifica dei livelli di potenza ottica in trasmissione e ricezione.

• Monitoraggio dei contatori degli errori e della stabilità del collegamento

Gli amministratori di rete spesso utilizzano strumenti di diagnostica o funzionalità di monitoraggio integrate per verificare questi parametri dopo l'installazione. Molti moduli ottici moderni supportano il monitoraggio diagnostico digitale, che fornisce informazioni in tempo reale su temperatura, tensione e livelli di potenza ottica.

Garantendo la compatibilità sia a livello hardware che di standard, le organizzazioni possono implementare ricetrasmettitori in fibra ottica su reti complesse con maggiore sicurezza. La sezione successiva esplora l'evoluzione delle tecnologie dei ricetrasmettitori ottici per supportare le future esigenze di larghezza di banda delle reti.

Tendenze future nella tecnologia dei ricetrasmettitori a fibra ottica

La tecnologia dei ricetrasmettitori in fibra ottica continua ad evolversi di pari passo con la crescita del traffico di rete globale e con le architetture dei data center che richiedono maggiore larghezza di banda, minore latenza e maggiore efficienza. Il settore si sta orientando verso velocità di trasmissione più elevate, maggiore densità di porte e migliore efficienza energetica per supportare il cloud computing moderno, i carichi di lavoro di intelligenza artificiale e i servizi digitali su larga scala.

Comprendere queste tendenze aiuta i progettisti di rete ad anticipare come l'infrastruttura ottica potrebbe evolversi nei prossimi anni.

Aumento della velocità dei dati

Una delle tendenze più significative nel settore delle reti ottiche è il continuo aumento delle velocità di trasmissione. Con la crescente generazione di dati da parte delle applicazioni e l'aumento dei requisiti di elaborazione in tempo reale, l'infrastruttura di rete deve supportare una maggiore velocità di trasmissione senza incrementare significativamente l'ingombro fisico.

La tabella seguente illustra l'evoluzione generale delle velocità dei ricetrasmettitori ottici nelle reti moderne.

Velocità di trasmissione dati più elevate consentono a un minor numero di collegamenti fisici di trasportare volumi di traffico maggiori. Ad esempio, l'aggiornamento da 100G a 400G riduce il numero di connessioni ottiche necessarie per ottenere la stessa larghezza di banda aggregata.

Le attività di ricerca e sviluppo si stanno già orientando verso le tecnologie a 800G e oltre, che aumenteranno ulteriormente la capacità di rete negli ambienti di calcolo su larga scala.

Maggiore densità di porte

Con l'aumento della larghezza di banda di rete, i produttori di switch devono supportare un numero maggiore di porte ad alta velocità all'interno dello stesso ingombro hardware. Questa esigenza ha portato allo sviluppo di fattori di forma compatti per i ricetrasmettitori ottici, progettati per implementazioni ad alta densità.

I moduli ad alta densità consentono agli switch di rete di supportare un numero maggiore di collegamenti ad alta velocità, mantenendo al contempo caratteristiche di consumo energetico e termiche gestibili. Ciò è particolarmente importante nei data center hyperscale, dove migliaia di server devono comunicare simultaneamente.

Aumentando la larghezza di banda disponibile per ciascuna porta dello switch, questi fattori di forma consentono agli operatori di rete di scalare l'infrastruttura senza espandere in modo significativo lo spazio rack o la complessità hardware.

Miglioramenti dell'efficienza energetica

Il consumo energetico è diventato un fattore critico con la crescita delle dimensioni dei data center e il continuo aumento della velocità di rete. I produttori di ricetrasmettitori ottici si stanno concentrando sempre più sul miglioramento dell'efficienza energetica, pur mantenendo prestazioni elevate.

Diversi sviluppi tecnologici stanno contribuendo a questi miglioramenti:

• Tecniche avanzate di modulazione ottica che trasmettono più dati per lunghezza d'onda

• Processi di produzione di semiconduttori migliorati per un minore consumo energetico

• Progettazione ottimizzata della gestione termica all'interno dei moduli ad alta velocità

• Integrazione di componenti di elaborazione del segnale digitale più efficienti

Un minore consumo energetico per gigabit di larghezza di banda contribuisce a ridurre i costi operativi e a supportare gli obiettivi di sostenibilità nei grandi data center. Con l'aumento delle velocità di trasmissione verso gli 800G e le future tecnologie ottiche su scala terabit, l'efficienza energetica rimarrà un obiettivo centrale dell'innovazione nel settore dei ricetrasmettitori ottici.

Nel loro insieme, questi trend indicano che i ricetrasmettitori in fibra ottica continueranno a svolgere un ruolo fondamentale nel consentire la realizzazione di infrastrutture di rete scalabili e ad alte prestazioni. La sezione finale affronta le domande più comuni sui ricetrasmettitori ottici e sulla loro implementazione nelle reti moderne.

? Conclusione

I ricetrasmettitori in fibra ottica svolgono un ruolo centrale nel consentire la connettività di rete moderna, supportando la trasmissione dati su un'ampia gamma di velocità, dalle infrastrutture legacy a 100 Mbps alle reti ad alta capacità dei data center a 400G. Convertendo i segnali elettrici in segnali ottici, questi moduli consentono alle apparecchiature di rete di comunicare in modo efficiente su fibra ottica, mantenendo un'elevata larghezza di banda, lunghe distanze di trasmissione e una bassa perdita di segnale.

La scelta del ricetrasmettitore in fibra ottica più adatto richiede un'attenta valutazione di diversi fattori, tra cui i requisiti di velocità di trasmissione dati, la distanza di trasmissione, il tipo di fibra, la lunghezza d'onda ottica, l'interfaccia del connettore e la compatibilità del dispositivo. Comprendere come questi parametri interagiscono contribuisce a garantire che i collegamenti di rete funzionino in modo affidabile e rimangano scalabili all'aumentare della domanda di larghezza di banda. Le diverse categorie di velocità, come 1G e 10G per le reti aziendali, 25G e 100G per i data center e 200G o 400G per gli ambienti hyperscale, svolgono ruoli distinti all'interno delle moderne architetture di rete.

Con la continua evoluzione delle tecnologie di rete ottica, velocità di trasmissione più elevate, una maggiore densità di porte e una maggiore efficienza energetica plasmeranno la prossima generazione di ricetrasmettitori in fibra ottica. Le organizzazioni che pianificano aggiornamenti di rete o nuove implementazioni possono trarre vantaggio dalla valutazione sia delle attuali esigenze infrastrutturali sia della scalabilità futura nella scelta dei moduli ottici.

Per le organizzazioni che cercano soluzioni di connettività ottica affidabili in più categorie di velocità, LINK-PP Negozio ufficiale Offre una gamma completa di ricetrasmettitori in fibra ottica progettati per supportare diversi ambienti di rete. Esplorare le opzioni di moduli disponibili può aiutare a identificare le specifiche dei ricetrasmettitori in linea con i requisiti infrastrutturali specifici e i piani di sviluppo della rete a lungo termine.
