Техническое описание и руководство по совместимости Finisar FTLX1471D3BCL

Finisar FTLX1471D3BCL — это оптический трансивер SFP+ со скоростью 10 Гбит/с, предназначенный для высокоскоростного подключения Ethernet и Fibre Channel по одномодовому волокну. Поскольку развертывание сетей 10G продолжает охватывать центры обработки данных, корпоративные сети и инфраструктуру на больших расстояниях, выбор оптического модуля на основе точных технических характеристик становится все более важным. Такие факторы, как длина волны, дальность передачи, тип волокна, разъем и требования к хост-порту, могут напрямую влиять на производительность канала связи и совместимость.

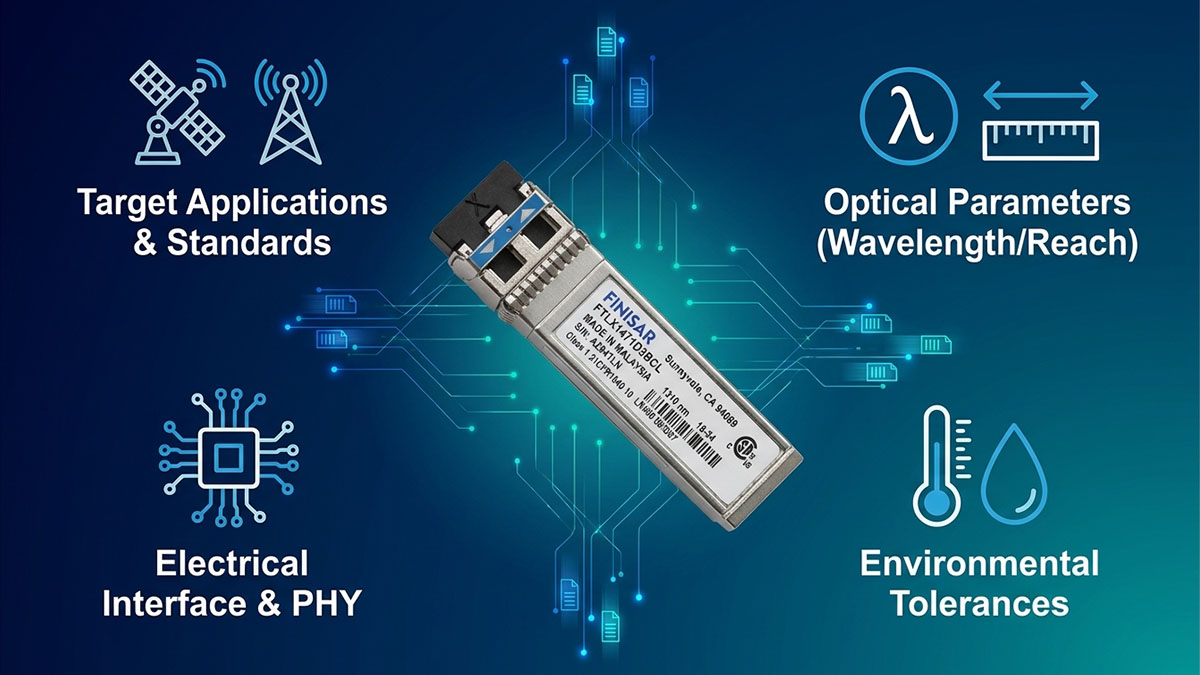

Техническое описание модуля FTLX1471D3BCL предоставляет основу для оценки его работоспособности, а совместимость с FTLX1471D3BCL определяет, сможет ли он корректно работать с конкретной сетевой платформой и оптическим каналом связи. Однако сам по себе форм-фактор SFP+ не гарантирует совместимость. Перед развертыванием следует учитывать требования к хост-устройству, стандарту 10G, одномодовому волокну, оптическому тракту 1310 нм и распознаванию трансивера.

В данном руководстве рассматривается ключевая информация, необходимая для понимания и оценки FTLX1471D3BCL, в том числе:

• Технические характеристики основного компонента FTLX1471D3BCL, указанные в техническом описании.
• Оптические, электрические, механические и диагностические характеристики
• Совместимость с хостом, волокном, разъемом и протоколом.
• Вопросы проверки развертывания и устранения неполадок.
• Отличия от аналогичных решений 10G SFP+

В совокупности эти моменты представляют собой практическое руководство для определения того, соответствует ли FTLX1471D3BCL конкретным требованиям сети 10G.

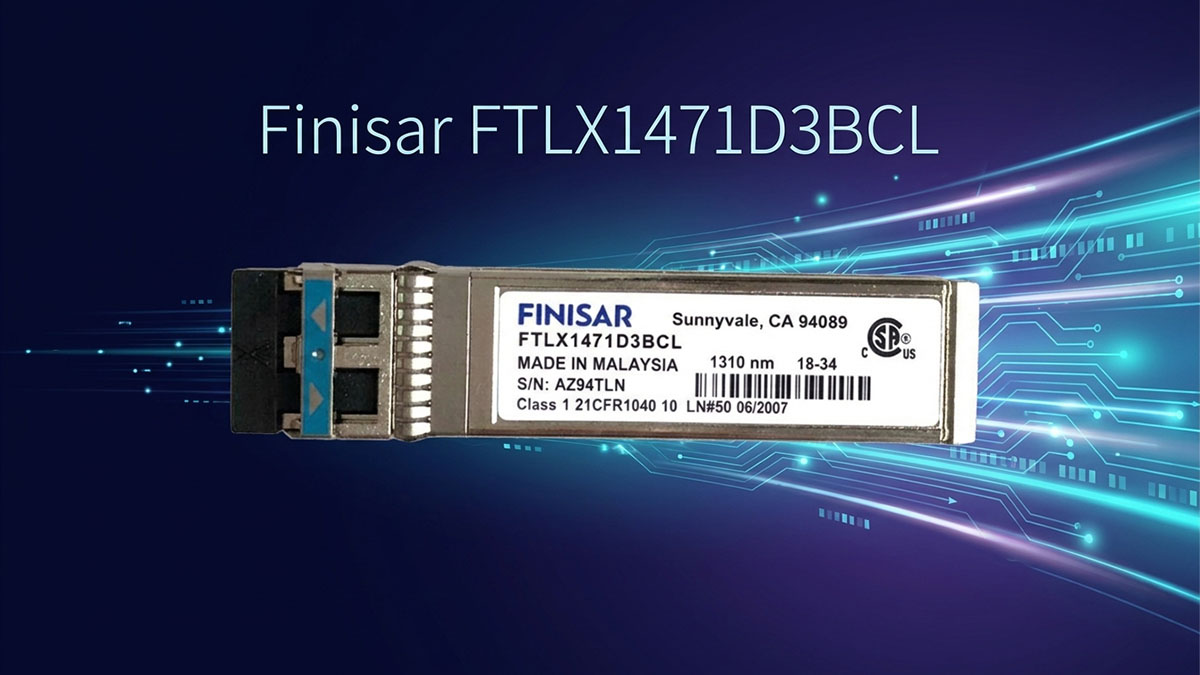

🚩 Что такое Finisar FTLX1471D3BCL?

Finisar FTLX1471D3BCL — это оптический трансивер SFP+ со скоростью 10 Гбит/с, предназначенный для передачи данных по сети 10G Ethernet по одномодовому волокну с номинальной длиной волны 1310 нм. Он поддерживает приложения 10GBASE-LR/LW с дальностью действия до 10 км, а также приложения 1200-SM-LL-L 10G Fibre Channel. Форм-фактор SFP+, дуплексный интерфейс LC и возможности цифровой диагностики делают его подходящим для дальних сетевых каналов 10G, где требуется одномодовое волокно.

FTLX1471D3BCL Позиционирование продукта

FTLX1471D3BCL позиционируется как оптический модуль 10G с большой дальностью действия, а не как многомодовый SFP+ с малой дальностью действия. Его основные характеристики сосредоточены на работе со скоростью 10 Гбит/с, передаче данных на длине волны 1310 нм, одномодовом волокне и дальности действия 10 км.

Ключевые аспекты позиционирования продукта включают в себя:

• Трансивер SFP+ 10 Гбит/с: Предназначен для высокоскоростного сетевого оборудования, использующего оптический интерфейс SFP+.
• Поддержка 10GBASE-LR/LW: Предназначен для приложений 10G Ethernet, требующих большей оптической дальности.
• Дальность передачи 10 км: Подходит для каналов связи, выходящих за рамки типичных развертываний 10G с многомодовым режимом работы на коротких расстояниях.
• Длина волны 1310 нм: Использует оптический канал с длиной волны 1310 нм для передачи данных по одномодовому волокну.
• Одномодовое волокно: Предназначен для инфраструктуры одномодовых волокон, а не для многомодового волокна с длиной волны 850 нм.
• Лазерный передатчик DFB: Использует неохлаждаемую архитектуру DFB-лазера с длиной волны 1310 нм.
• Поддержка Fibre Channel: В спецификации также указано, что 1200-SM-LL-L 10G Fibre Channel является поддерживаемым приложением.
• Форм-фактор SFP+: Предоставляет компактный оптический интерфейс с возможностью «горячего» подключения для совместимого сетевого оборудования.

Эти характеристики важны при оценке совместимости FTLX1471D3BCL, поскольку модуль должен соответствовать как оптической инфраструктуре, так и хост-платформе. Одного лишь совместимого порта SFP+ недостаточно, если устройство или оптоволоконный канал не поддерживают требуемый оптический стандарт 10G.

Основные параметры FTLX1471D3BCL: краткий обзор

Наиболее эффективный способ установить техническую идентичность FTLX1471D3BCL — это сравнить его основные параметры в одном месте. Приведенные ниже характеристики служат основой для последующего анализа совместимости и развертывания.

Эти параметры показывают, что FTLX1471D3BCL в первую очередь предназначен для 10G-связи на большие расстояния по одномодовому волокну. В частности, сочетание длины волны 1310 нм, одномодового волокна и дальности действия 10 км отличает его от модулей 10GBASE-SR, которые обычно используют оптику 850 нм и многомодовое волокно.

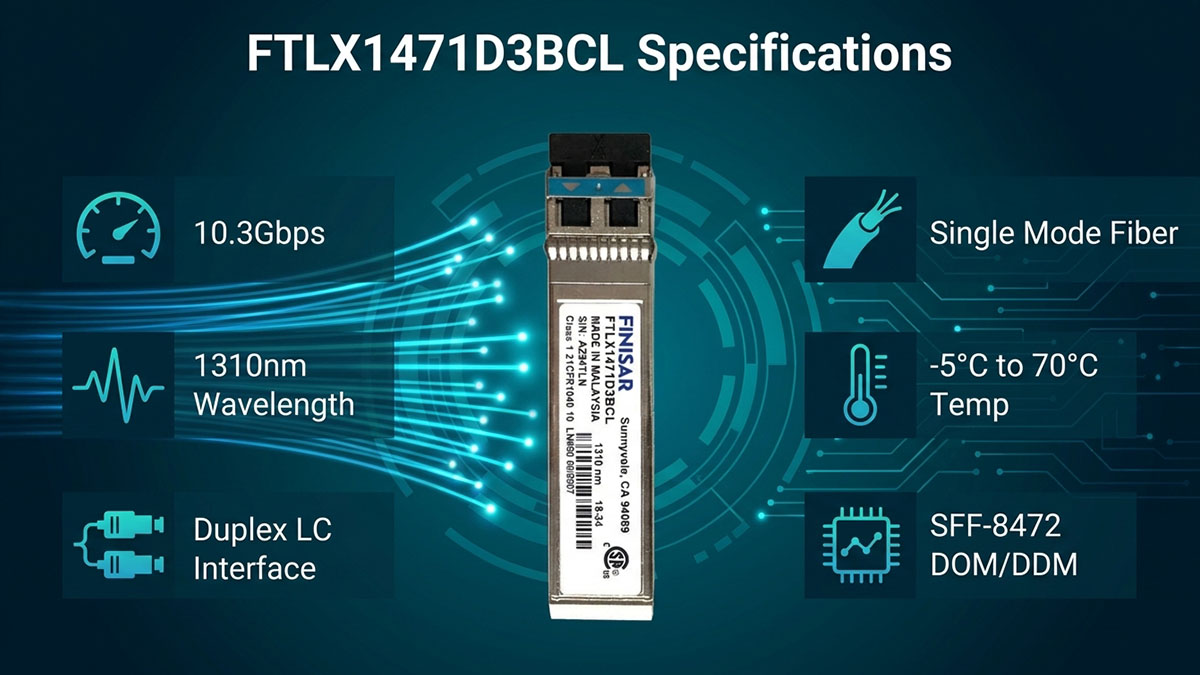

🚩 Технические характеристики Finisar FTLX1471D3BCL (см. техническое описание).

В техническом описании FTLX1471D3BCL этот модуль определяется как трансивер SFP+ с одномодовым волокном, обеспечивающий скорость 10 Гбит/с и дальность действия 10 км, работающий на длине волны 1310 нм. Его характеристики охватывают оптические параметры, требования к электрическому интерфейсу, условия окружающей среды, соответствие стандартам и цифровую диагностику, предоставляя техническую основу для развертывания и оценки совместимости.

Оптические характеристики

Оптические характеристики модуля FTLX1471D3BCL ориентированы на передачу сигнала на длине волны 1310 нм по одномодовому волокну с максимальной заявленной длиной линии связи 10 км. В модуле используется неохлаждаемый DFB-лазер на длине волны 1310 нм и ограничивающий приемник, что делает эти параметры особенно важными при согласовании модуля с оптической инфраструктурой и оборудованием на противоположном конце.

Основные оптические характеристики включают:

• Номинальная длина волны: 1310nm
• Диапазон оптических длин волн: Диапазон длин волн для передатчика: от 1260 нм до 1355 нм.
• Максимальная поддерживаемая длина канала связи: 10km
• Тип волокна: Одномодовое волокно
• передатчик: Неохлаждаемый DFB-лазер с длиной волны 1310 нм
• Оптический разъем: Дуплексный ЖК
• Тип приемника: Ограничивающий приемник
• Чувствительность приемника: -12.6 дБм OMA при 10.3 Гбит/с
• Чувствительность приемника в условиях стресса: -10.3 дБм OMA при 10.3 Гбит/с
• Коэффициент битовых ошибок: 10^-12 при заданных условиях испытаний

Эти значения объясняют, почему FTLX1471D3BCL относится к классу 10GBASE-LR/LW, а не к классу 10GBASE-SR для коротких расстояний. Поэтому при оценке совместимости FTLX1471D3BCL следует проверять оптическую длину волны, тип волокна, расстояние до линии связи и условия оптической мощности одновременно, а не по отдельности.

Скорость передачи данных и стандарты Ethernet

Модуль FTLX1471D3BCL поддерживает диапазон битовых скоростей от 9.95 Гбит/с до 10.5 Гбит/с и предназначен для приложений Ethernet 10GBASE-LR/LW. В техническом описании также указана совместимость с Fibre Channel 1200-SM-LL-L 10G, поэтому модуль не ограничивается одним приложением 10G.

Основные стандарты и эксплуатационные характеристики:

• Диапазон битрейта: 9.95 Гбит/с до 10.5 Гбит/с
• 10G Ethernet: 10GBASE-LR / LW
• Оптоволоконный канал: 1200-SM-LL-L Оптоволоконный канал 10G
• Стандарт Ethernet: ИЭЭЭ 802.3ае
• Электрические стандарты SFP+: SFF-8431 и SFF-8432
• Максимальная разрешенная дальность действия: 10 км по одномодовому оптоволокну

Это различие важно для совместимости, поскольку обозначение "10G SFP+" описывает категорию физического модуля, а не каждый протокол или оптическую реализацию, которые может поддерживать хост-порт. Хост-оборудование должно поддерживать предполагаемое приложение 10G в дополнение к возможности использования форм-фактора SFP+.

Требования к электрическому интерфейсу и питанию

Электрический интерфейс FTLX1471D3BCL разработан на основе одного источника питания 3.3 В и хост-интерфейса SFP+. Модуль использует ограничивающий приемник, что является важным фактором для конструкций хост-плат, включающих EDC PHY. Компания Finisar особо отмечает, что настройки EDC PHY должны соответствовать рекомендациям производителя PHY при взаимодействии с модулем SFP+ с ограничивающим приемником.

К важным электрическим характеристикам относятся:

• Одиночный источник питания 3.3 В.
• Электрический интерфейс, соответствующий стандарту SFF-8431.
• Площадь SFP+ с возможностью горячей замены.
• Ограничивающий электрический интерфейс приемника.
• Дифференциальные электрические входы и выходы CML.
• Рассеиваемая мощность ниже 1 Вт.
• Для обеспечения совместимости физического уровня EDC на стороне хоста могут потребоваться настройки, рекомендованные производителем.

Технические характеристики особенно важны при оценке совместимости FTLX1471D3BCL с конкретным коммутатором, маршрутизатором, серверным адаптером или другой хост-платформой. Оптические характеристики могут совпадать, в то время как электрические характеристики или поведение физического уровня на стороне хоста по-прежнему препятствуют корректной работе канала связи.

Цифровой диагностический мониторинг

FTLX1471D3BCL включает встроенные цифровые диагностические функции, доступ к которым осуществляется через двухпроводной последовательный интерфейс, соответствующий стандарту SFF-8472. Это позволяет совместимому хост-оборудованию отслеживать важные рабочие параметры и предоставляет дополнительную информацию при устранении неполадок оптического канала связи.

Диагностический интерфейс полезен для мониторинга таких параметров, как:

• Температура модуля.
• Ток смещения лазера.
• Переданная оптическая мощность.
• Приём оптической мощности.
• Другая диагностическая информация модуля поддерживается через интерфейс SFF-8472.

Информация DOM/DDM может помочь определить, связана ли проблема с каналом связи с мощностью оптического сигнала, условиями работы модуля или другим участком сетевого пути. Однако хост-платформа также должна поддерживать корректное чтение и интерпретацию диагностической информации модуля.

Механические и экологические характеристики

Технические характеристики, касающиеся механических параметров и условий окружающей среды, определяют, где FTLX1471D3BCL может физически работать и при каких температурах. В техническом описании указаны размеры SFP+, дуплексный интерфейс LC, диапазон рабочих температур для коммерческого использования от -5°C до 70°C и диапазон температур хранения от -40°C до 85°C.

Основные требования к развертыванию следующие:

• Фактор формы: SFP +
• Оптический разъем: Дуплексный ЖК
• Рабочая температура корпуса: -5 70 ° C до ° C
• Температура хранения: -40 85 ° C до ° C
• Рассеяние мощности:
• Юридические вопросы: RoHS-6
• Лазерная классификация: Лазерный продукт класса 1

Перед развертыванием в наружных шкафах, промышленных помещениях или аппаратных комнатах без контроля температуры следует учитывать коммерческий температурный диапазон. Аналогично, форм-фактор SFP+ и интерфейс LC должны соответствовать физической конструкции хоста и волоконно-оптической инфраструктуры, а требования соответствия могут иметь значение для более широкой квалификации оборудования.

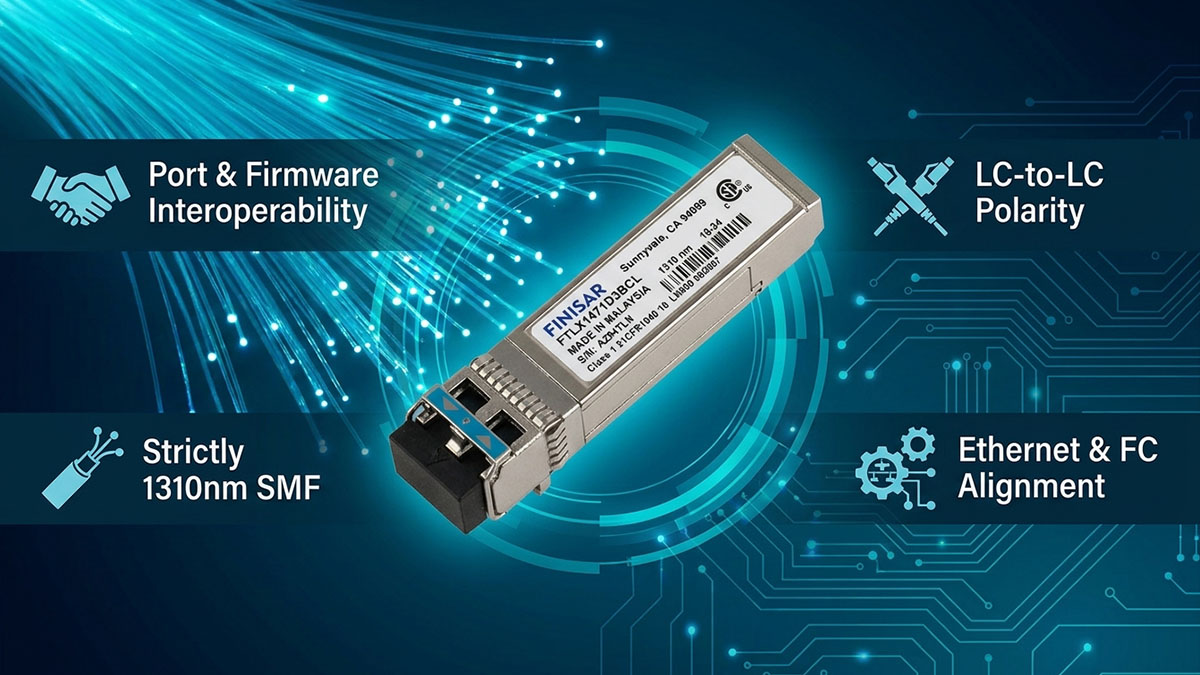

🚩 Совместимость с Finisar FTLX1471D3BCL

Совместимость Finisar FTLX1471D3BCL зависит не только от наличия порта SFP+. Необходимо учитывать совместимость с техническими характеристиками модуля, поддерживаемую платформу, стандарт 10G, одномодовое волокно, оптический путь 1310 нм, конфигурацию разъемов и электрический интерфейс. В техническом описании FTLX1471D3BCL указан как трансивер SFP+ 10 Гбит/с для 10GBASE-LR/LW и 1200-SM-LL-L 10G Fibre Channel, с максимальной длиной линии связи 10 км по одномодовому волокну.

Совместимость хост-портов FTLX1471D3BCL

Модуль FTLX1471D3BCL можно считать совместимым с хостом, если сетевое устройство предоставляет подходящий интерфейс SFP+ и поддерживает предполагаемое применение модуля и его электрические характеристики. Физический слот SFP+ обеспечивает базовый механический интерфейс, но сам по себе не гарантирует успешную оптическую работу.

При проверке коммутатора, маршрутизатора, серверного адаптера или платформы хранения данных убедитесь в следующем:

• Тип порта: Убедитесь, что порт предназначен для SFP+, а не для SFP, QSFP+ или другого интерфейса.
• Скорость передачи данных: Убедитесь в поддержке работы на скорости 10 Гбит/с в пределах указанного модулем диапазона от 9.95 Гбит/с до 10.5 Гбит/с.
• Поддержка приложения: Проверьте, поддерживает ли хост протокол 10GBASE-LR/LW или предполагаемое приложение Fibre Channel.
• Политика приемопередатчика: Определите, ограничивает ли платформа поддержку оптических модулей на основе идентификации производителя или информации из EEPROM.
• Электрический интерфейс: Убедитесь в совместимости с электрическим интерфейсом SFP+ и реализацией физического уровня на стороне хоста.
• Диагностика: Если требуется мониторинг DOM/DDM, убедитесь, что хост может считывать диагностическую информацию модуля SFF-8472.

В конструкциях материнских плат особое внимание заслуживает также электрический интерфейс. Компания Finisar описывает FTLX1471D3BCL как ограничивающий модуль и отмечает, что системы, использующие EDC PHY, должны следовать рекомендованным производителем PHY настройкам для обеспечения совместимости с модулем SFP+ с ограничивающим приемником.

Совместимость с оптоволокном FTLX1471D3BCL

Модуль FTLX1471D3BCL предназначен для одномодового волокна на длине волны 1310 нм с максимальной заявленной длиной линии связи 10 км. Поэтому оценку волоконно-оптической сети следует проводить с учетом длины волны, дальности действия и оптических характеристик модуля, а не просто рассматривать его как стандартное «волоконно-оптическое соединение 10 Гбит/с».

Основные проверки совместимости оптоволокна включают:

• Тип волокна: Одномодовое волокно (SMF).
• Рабочая длина волны: Пропускание класса 1310 нм.
• Расстояние связи: Не более указанного максимального расстояния в 10 км при соответствующих условиях соединения.
• Оптический путь: Убедитесь, что затухание, разъемы, коммутационные панели и соединения остаются в пределах доступного оптического бюджета.
• Оптика на противоположном конце: Убедитесь, что удаленный приемопередатчик использует совместимую оптическую архитектуру 10G.
• Состояние волокнистой плантации: Проверьте разъемы и патч-корды на наличие загрязнений, повреждений или чрезмерного ослабления сигнала.

Это также отличает FTLX1471D3BCL от модулей 10GBASE-SR, которые используют принципиально иную многомодовую архитектуру для передачи данных на короткие расстояния. В техническом описании FTLX1471D3BCL конкретно указано, что он предназначен для работы с одномодовым волокном и на расстоянии до 10 км в рамках развертывания сети 10G Ethernet.

Совместимость разъема FTLX1471D3BCL

В FTLX1471D3BCL используется дуплексный оптический разъем LC, поэтому физическое оптоволоконное соединение должно обеспечивать соответствующий интерфейс LC и правильную полярность передачи/приема.

Перед подключением модуля проверьте следующее:

• Наличие LC-дуплексного разъема на обоих концах.
• Скорректируйте полярность оптоволокна между передатчиком и приемником, а также между приемником и передатчиком.
• Совместимость патч-кордов LC с установленным одномодовым волокном.
• Чистота торцевых поверхностей разъема LC.
• Правильная маршрутизация коммутационной панели или оптической распределительной панели.

Наличие соответствующего разъема LC подтверждает только физическое соединение. Это не гарантирует полной оптической совместимости, поскольку длина волны, тип волокна, дальность действия и технические характеристики удаленного трансивера также должны совпадать.

Совместимость протокола FTLX1471D3BCL

FTLX1471D3BCL предназначен для использования в сетях 10GBASE-LR/LW 10G Ethernet и 1200-SM-LL-L 10G Fibre Channel. Он также соответствует требованиям SFF-8431, SFF-8432 и IEEE 802.3ae, указанным в спецификации продукта.

Поэтому совместимость протоколов следует проверять на уровне приложения:

• 10G Ethernet: Убедитесь, что хост-порт поддерживает предполагаемое приложение 10GBASE-LR/LW.
• 10G Fibre Channel: Убедитесь, что платформа хранения данных или Fibre Channel поддерживает указанное приложение 1200-SM-LL-L.
• Физический интерфейс: Подтвердите электрическую и механическую совместимость SFP+.
• Удалённая конечная точка: Убедитесь, что оптический элемент на противоположном конце поддерживает совместимый стандарт и оптический интерфейс.
• Конфигурация платформы: Проверьте, требуется ли настройка программного обеспечения или микропрограммы для включения нужного режима работы порта.

Это различие важно, поскольку SFP+ описывает форм-фактор модуля, а не универсальную совместимость протоколов. Два модуля могут иметь одинаковый форм-фактор SFP+, но отличаться длиной волны, типом волокна, дальностью действия или поддержкой приложений. Для FTLX1471D3BCL успешное развертывание требует, чтобы эти характеристики совпадали по всей линии связи.

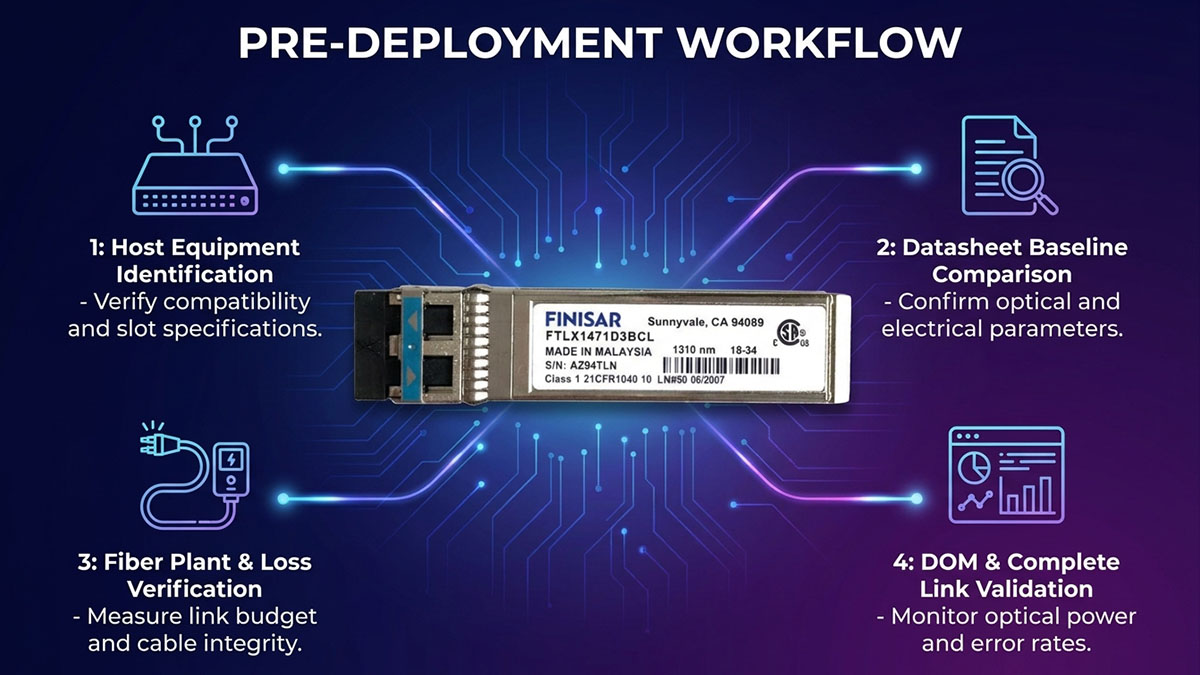

🚩 Как проверить совместимость FTLX1471D3BCL перед развертыванием

Проверка совместимости FTLX1471D3BCL перед развертыванием требует полной проверки на уровне канала связи, а не просто подтверждения наличия слота SFP+ на хосте. Наиболее важными проверками являются интерфейс хоста, поддерживаемое приложение 10G, одномодовое волокно, оптический путь 1310 нм, дальность действия 10 км, конфигурация разъема и диагностическое поведение модуля. Спецификация Finisar определяет FTLX1471D3BCL как трансивер 10 Гбит/с SFP+, поддерживающий 10GBASE-LR/LW и 1200-SM-LL-L 10G Fibre Channel, с максимальной длиной канала связи 10 км.

Шаг 1: Определите хост-оборудование и порт.

Первым шагом является определение точного хост-устройства и подтверждение того, что его оптический порт поддерживает рабочие характеристики, необходимые для FTLX1471D3BCL. Наличие физического слота SFP+ определяет основные требования к форм-фактору, но также необходимо проверить поддержку, специфичную для конкретной платформы.

Проверьте основное оборудование на наличие следующих элементов:

1. Модель устройства: Запишите точную модель коммутатора, маршрутизатора, серверного адаптера, устройства хранения данных или другого хост-устройства.
2. Тип порта: Убедитесь, что целевой интерфейс является портом SFP+.
3. Поддерживаемая скорость передачи данных: Проверьте поддержку работы на скорости 10 Гбит/с.
4. Поддерживаемые оптические стандарты: Проверьте, поддерживает ли порт протоколы 10GBASE-LR/LW или предполагаемое приложение Fibre Channel.
5. Ограничения приемопередатчика: Определите, существуют ли у платформы требования к распознаванию модулей или кодированию, специфичные для конкретного поставщика.
6. Требования к прошивке: Проверьте, требуется ли определенная версия прошивки для оптического интерфейса.

Этот шаг предотвращает распространенную ошибку совместимости: предположение, что каждый порт 10G SFP+ принимает каждый оптический модуль 10G SFP+. FTLX1471D3BCL имеет специфическую электрическую и оптическую реализацию, включая ограничивающий приемник, поэтому совместимость на стороне хоста следует учитывать в процессе проверки.

Шаг 2: Сравните требования к хосту с техническими характеристиками.

После определения хост-порта сравните его документированные требования непосредственно с техническим описанием FTLX1471D3BCL. Это сравнение должно быть сосредоточено на параметрах, которые могут напрямую влиять на совместимость, а не только на форм-факторе SFP+.

Наиболее важные критерии сравнения:

• Скорость передачи данных: FTLX1471D3BCL поддерживает скорость передачи данных от 9.95 Гбит/с до 10.5 Гбит/с.
• Оптический стандарт: 10GBASE-LR/LW для Ethernet или 1200-SM-LL-L для 10G Fibre Channel.
• Длина волны: Работа в одномодовом оптоволокне класса 1310 нм.
• Максимальный охват: xnumxkm.
• Тип волокна: Одномодовое волокно.
• Разъем: Дуплекс ЖК.
• Электрический интерфейс: Интерфейс SFP+ соответствует применимым спецификациям SFF.
• Диагностика: Цифровая диагностика через двухпроводной последовательный интерфейс SFF-8472.

Попараметрическое сравнение более надежно, чем сопоставление названий продуктов. Если хост указывает другой оптический стандарт, тип волокна или рабочий диапазон, модуль не следует считать автоматически совместимым только потому, что оба продукта описаны как 10G SFP+.

Шаг 3: Проверка оптоволоконного соединения

Волоконно-оптическая инфраструктура должна соответствовать оптическим характеристикам модуля FTLX1471D3BCL. Модуль предназначен для передачи данных на длине волны 1310 нм по одномодовому волокну и поддерживает максимальную заданную длину линии связи в 10 км.

Перед развертыванием проверьте следующее:

• Тип волокна: Убедитесь, что установленное соединение использует одномодовое оптоволокно.
• Путь длины волны: Убедитесь, что оптическая инфраструктура подходит для работы на длине волны 1310 нм.
• Расстояние: Измерьте или определите всю длину оптоволоконного кабеля и убедитесь, что она не превышает установленный максимум в 10 км.
• Оптические потери: Учитывайте затухание в оптоволокне, разъемы, патч-панели и соединения.
• Дистанционная оптика: Убедитесь, что приемопередатчик на противоположном конце обеспечивает совместимый оптический интерфейс.
• Состояние волокна: Проверьте разъемы и патч-корды на наличие загрязнений, повреждений или чрезмерного ослабления сигнала при подключении.

Весь оптический путь имеет значение, поскольку модуль может соответствовать своим собственным техническим характеристикам, в то время как установленная волоконно-оптическая инфраструктура вносит чрезмерные потери. Поэтому дальность следует оценивать вместе с фактическим оптическим бюджетом, а не рассматривать как самостоятельный показатель расстояния.

Шаг 4: Подтверждение распознавания модуля и поддержки DOM.

После проверки физических и оптических требований убедитесь, что хост-система может распознать FTLX1471D3BCL и, при необходимости, считать его диагностическую информацию. Модуль обеспечивает цифровую диагностику через двухпроводной последовательный интерфейс, соответствующий стандарту SFF-8472.

Процесс проверки должен включать в себя:

1. Вставьте модуль в порт SFP+ основного устройства.
2. Убедитесь, что хост правильно идентифицирует приемопередатчик.
3. Проверьте предоставленную информацию о модуле и оптические параметры.
4. Убедитесь, что информация DOM/DDM доступна, если платформа её поддерживает.
5. Проверьте температуру, смещение лазера, передаваемую оптическую мощность и принимаемую оптическую мощность там, где это поддерживается.
6. Если модуль не обнаружен, следует изучить ограничения распознавания или кодирования, установленные конкретным поставщиком.

Информация DOM особенно полезна на этапе первоначальной проверки, поскольку она может предоставить данные о рабочем состоянии модуля и оптической связи. Однако поддержка диагностики зависит как от модуля, так и от реализации на хосте, поэтому наличие поддержки SFF-8472 не гарантирует идентичного поведения мониторинга на всех платформах.

Шаг 5: Проверьте правильность ссылки.

Окончательную проверку совместимости следует проводить при полностью работоспособном оптическом канале связи. Это подтверждает, что хост, FTLX1471D3BCL, волоконно-оптическая инфраструктура и удаленная конечная точка работают вместе в предполагаемых условиях эксплуатации.

Практическая последовательность проверки включает в себя:

1. Убедитесь, что оба устройства распознают установленные оптические модули.
2. Убедитесь, что интерфейс активируется на заданной рабочей скорости 10 Гбит/с.
3. Проверьте мощность оптического сигнала при передаче и приеме.
4. Отслеживайте сигналы тревоги и счетчики ошибок интерфейса.
5. Подтвердите стабильную работу канала связи при нормальном трафике.
6. Проведите расследование аномальных значений BER, случаев потери сигнала или повторных переходов между каналами связи.
7. Зафиксируйте проверенный модуль, порт, оптоволоконный канал и условия эксплуатации для последующего технического обслуживания.

Этот заключительный шаг важен, поскольку совместимость в конечном итоге является свойством всей сетевой линии связи, а не только отдельного трансивера. Если FTLX1471D3BCL соответствует спецификациям, указанным в техническом описании, но конфигурация хоста, оптоволоконный канал или удаленный оптический модуль не соответствуют требованиям, связь может по-прежнему не устанавливаться или работать ненадежно.

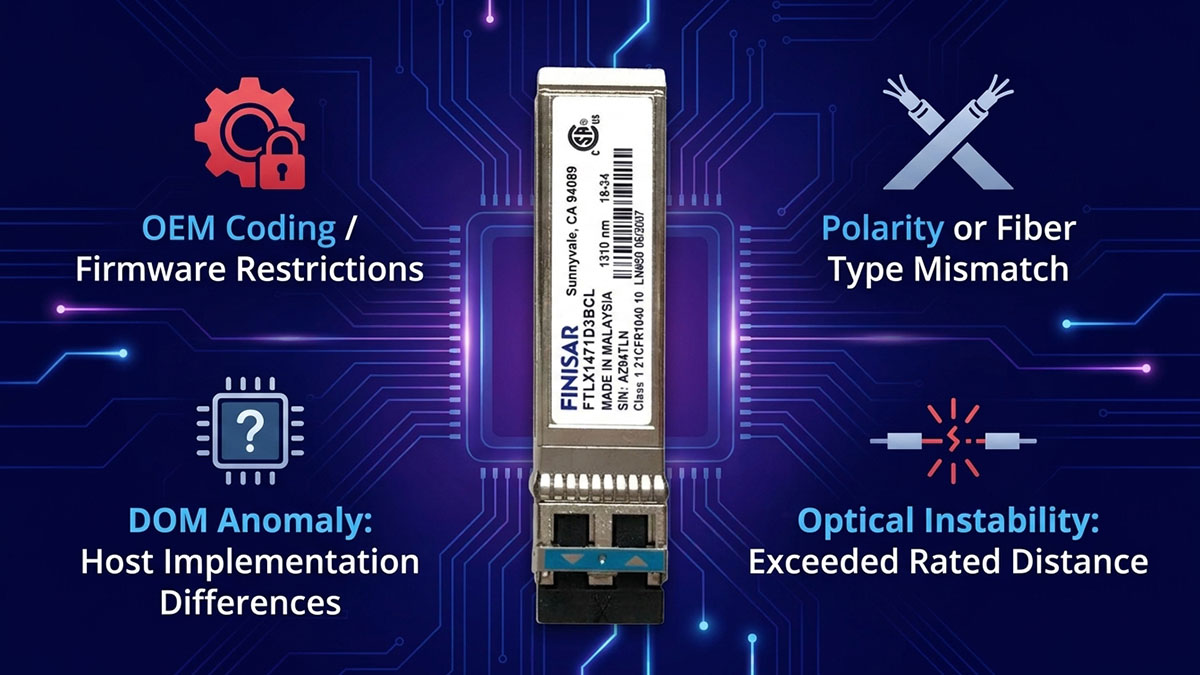

🚩 Распространенные проблемы совместимости и способы их устранения для FTLX1471D3BCL

Большинство проблем совместимости FTLX1471D3BCL вызваны несоответствием где-то в общей схеме соединения, а не самим форм-фактором SFP+. Наиболее важными областями для исследования являются распознавание хостом, совместимость волокна и длины волны, состояние разъема, оптическая мощность и электрические характеристики хоста. FTLX1471D3BCL — это одномодовый волоконно-оптический модуль 10 Гбит/с, 1310 нм, 10 км, с ограничивающим приемником и цифровой диагностикой SFF-8472, поэтому поиск и устранение неисправностей должны основываться на этих характеристиках.

Модуль не распознан хостом.

Если модуль FTLX1471D3BCL не распознан, в первую очередь следует проверить поддержку SFP+ на хосте, идентификацию трансивера и ограничения, специфичные для платформы. Функции EEPROM и последовательного интерфейса модуля являются частью взаимодействия хоста с модулем, поэтому физическое подключение не обязательно означает, что хост правильно примет или сообщит о модуле.

Отметьте следующие пункты в указанной последовательности:

• Убедитесь, что порт является интерфейсом SFP+ 10G.
• Убедитесь, что хост поддерживает предполагаемое оптическое приложение 10G.
• Проверьте, ограничивает ли платформа работу трансиверов на основе идентификации производителя или информации из EEPROM.
• Проверьте место крепления модуля и соединение каркаса.
• Проверьте список трансиверов хоста или выполните диагностику интерфейсов.
• Убедитесь, что модуль получает необходимое напряжение питания 3.3 В.
• Для получения информации о поддерживаемых версиях трансивера проверьте документацию по прошивке или платформе.
• Если информация DOM недоступна, убедитесь, поддерживает ли хост диагностический интерфейс SFF-8472 модуля.

FTLX1471D3BCL обеспечивает двухпроводной последовательный интерфейс для цифровой диагностики, а его интерфейс для хоста также включает функции обнаружения отсутствия модуля, неисправности передатчика, отключения передатчика и потери сигнала приемника. Эти сигналы могут предоставить полезные сведения, когда хост сообщает о ненормальном состоянии модуля.

Ссылка по-прежнему недоступна.

Если модуль обнаружен, но оптическая связь остается неактивной, наиболее вероятными причинами являются оптическое несоответствие, неправильное подключение волокна, недостаточная мощность принимаемого сигнала или проблема на удаленном конце. Модуль FTLX1471D3BCL предназначен для работы в одномодовом волокне с длиной волны 1310 нм, поэтому оба конца линии связи должны обеспечивать совместимый оптический путь.

Систематическая проверка должна включать в себя:

• Убедитесь, что обе конечные точки поддерживают предполагаемое приложение 10GBASE-LR/LW.
• Убедитесь, что установленное оптоволокно является одномодовым.
• Убедитесь, что оптический тракт подходит для работы на длине волны 1310 нм.
• Убедитесь, что общая протяженность линии связи не превышает установленного значения в 10 км.
• Проверьте дуплексные разъемы LC и полярность волокна.
• Убедитесь, что точка передачи (Tx) на одном конце соединена с точкой приема (Rx) на другом конце.
• Проверьте, соответствуют ли характеристики выносного оптического устройства длине волны, дальности действия и области применения.
• Проверьте волокно и разъемы на наличие загрязнений или механических повреждений.

Приёмник модуля включает в себя индикатор потери сигнала, который помогает отличить проблему с оптическим сигналом от других проблем на стороне хоста. В технической документации указано, что высокий логический уровень на RX_LOS указывает на потерю сигнала, а низкий логический уровень означает нормальную работу.

Неожиданные показания DOM

Неожиданные показания DOM не обязательно означают неисправность оптического модуля. Они могут быть результатом интерпретации данных хостом, реализации диагностики или фактических изменений температуры модуля, смещения лазера или оптической мощности. FTLX1471D3BCL обеспечивает цифровую диагностику через двухпроводной последовательный интерфейс SFF-8472.

Если значения DOM кажутся ненормальными, проверьте:

• Температура модуля.
• Ток смещения лазера.
• Переданная оптическая мощность.
• Приём оптической мощности.
• Сообщения о тревоге и предупреждениях от хоста.
• Проверяет, корректно ли хост поддерживает диагностику SFF-8472.
• Изменяются ли сообщаемые значения согласованно в зависимости от условий связи.

Сравните показания с указанными условиями эксплуатации модуля, а не оценивайте отдельное значение DOM изолированно. Например, низкое значение принимаемой оптической мощности должно побудить к проверке оптоволоконного тракта и удаленного передатчика, прежде чем сам модуль будет считаться источником проблемы.

Оптические ошибки или нестабильная связь.

Оптические ошибки или повторяющиеся переключения каналов обычно указывают на необходимость дальнейшего исследования всего оптического бюджета или физического соединения. FTLX1471D3BCL имеет заявленную дальность действия 10 км, но фактическая производительность канала также зависит от затухания в волокне, потерь в разъеме, потерь в местах сращивания и оптических характеристик удаленного приемопередатчика.

Процесс устранения неполадок должен включать в себя:

1. Проверьте полученную оптическую мощность: Определите, получает ли приемник достаточный оптический сигнал.
2. Проверьте тракт прокладки оптоволокна: Обратите внимание на чрезмерное затухание сигнала, поврежденные патч-корды или некачественные соединения.
3. Очистите разъемы LC: Загрязнение может привести к значительным потерям при введении.
4. Проверьте полярность соединения: Убедитесь в правильной ориентации передатчика/приемника на всем протяжении дуплексного пути.
5. Сравните оба показателя: Убедитесь, что выносной оптический модуль совместим с оптической архитектурой FTLX1471D3BCL.
6. Проверьте счетчики интерфейса: Обратите внимание на увеличение количества ошибок, потерю сигнала или повторные сбросы соединения.
7. Проверьте поведение физического уровня на стороне хоста: FTLX1471D3BCL — это ограничивающий модуль, и компания Finisar особо отмечает, что при работе с ограничивающим приемным модулем SFP+ в хост-системах EDC PHY следует использовать рекомендованные производителем настройки PHY.

Стабильность соединения в конечном итоге следует проверять в условиях нормальной нагрузки, а не только подтверждая переход интерфейса в состояние «активен». Если оптические уровни остаются в пределах ожидаемого диапазона, а физический путь чист, то следует исследовать постоянные ошибки на электрическом интерфейсе хоста, в микропрограмме, конфигурации или удаленной конечной точке.

🚩 Как читать техническое описание FTLX1471D3BCL для определения совместимости

Техническое описание FTLX1471D3BCL следует рассматривать скорее как контрольный список совместимости, а не просто как спецификацию. Начните с области применения и стандартов, затем проверьте оптические параметры, электрические требования на стороне хоста и, наконец, характеристики окружающей среды и диагностики. Такой подход помогает определить, подходит ли FTLX1471D3BCL для конкретного канала 10G до установки. В техническом описании указана поддержка стандартов 10GBASE-LR/LW, 1200-SM-LL-L 10G Fibre Channel, SFF-8431, SFF-8432 и SFF-8472.

Начните с применения и стандартов.

Первым делом следует проверить раздел, посвященный применению и стандартам, поскольку они определяют, предназначен ли модуль для используемой сетевой технологии. Модуль FTLX1471D3BCL предназначен для 10GBASE-LR/LW 10G Ethernet и 1200-SM-LL-L 10G Fibre Channel.

При чтении этой части технического описания проверьте следующее:

• 10G Ethernet: Убедитесь, что целевой интерфейс поддерживает 10GBASE-LR/LW.
• Оптоволоконный канал: Для сетей хранения данных убедитесь в поддержке указанного приложения 1200-SM-LL-L 10G Fibre Channel.
• Стандарт IEEE: Проверьте документацию хоста на соответствие стандарту IEEE 802.3ae, если используется 10G Ethernet.
• Стандарты интерфейса SFP+: Проверьте совместимость SFF-8431 и SFF-8432.
• Диагностический интерфейс: Проверьте, поддерживает ли хост диагностические функции на основе SFF-8472.

Эта первая проверка позволяет исключить множество потенциальных несоответствий до начала детального оптического анализа. Хост, не поддерживающий предполагаемое приложение, не следует считать совместимым только потому, что у него есть порт SFP+.

Далее проверьте оптические параметры.

После подтверждения заявки следующим приоритетом становится оптическая часть, поскольку от нее зависит, соответствует ли модуль FTLX1471D3BCL физической оптоволоконной линии связи. Модуль предназначен для передачи данных со скоростью 10 Гбит/с на расстояние до 10 км по одномодовому волокну и использует неохлаждаемый DFB-лазер с длиной волны 1310 нм и дуплексным LC-разъемом.

Сосредоточьтесь на следующих оптических параметрах:

• Длина волны: Работа в диапазоне 1310 нм.
• Тип волокна: Одномодовое волокно.
• Вылет: Максимальная разрешенная длина линии связи составляет 10 км.
• передатчик: Неохлаждаемый DFB-лазер с длиной волны 1310 нм.
• Получатель: Ограничивающий приемник.
• Разъем: Дуплекс ЖК.
• Оптическая мощность: Сравните технические характеристики передатчика и приемника с фактическим бюджетом канала связи.
• Чувствительность приемника: Проверьте, остается ли ожидаемая принимаемая оптическая мощность в пределах указанного рабочего диапазона.

Ключевым моментом является оценка этих параметров в рамках всей оптической системы. Например, согласование только с длиной волны 1310 нм не гарантирует совместимость, если установленное волокно не подходит, расстояние превышает заданное или оптические потери слишком высоки.

Проверьте требования к электропитанию на стороне хоста.

После подтверждения оптического тракта проверьте электрические характеристики, определяющие взаимодействие FTLX1471D3BCL с хост-устройством. В техническом описании указаны однополярное питание 3.3 В, электрический интерфейс SFP+ и ограничивающий приемник. Также отмечается, что разработчикам хост-плат, использующим EDC PHY, следует следовать рекомендуемым производителем PHY настройкам при взаимодействии с модулем SFP+ с ограничивающим приемником.

Важные проверки на стороне хоста включают в себя:

• Источник питания: Убедитесь, что хост обеспечивает необходимое напряжение питания 3.3 В.
• Электрический интерфейс: Проверьте электрическую совместимость, связанную с SFF-8431.
• Зона покрытия SFP+: Подтвердите физические и электрические характеристики клетки-хозяина.
• Архитектура приемника: Рассмотрим реализацию с ограничивающим приемником.
• Конфигурация физического уровня: При необходимости проверьте рекомендации EDC PHY.
• Поддержка горячего подключения: Убедитесь, что хост-платформа поддерживает предполагаемый способ установки SFP+.

Этот раздел особенно важен при оценке совместимости на уровне аппаратного проектирования. Оптические характеристики могут быть правильными, в то время как поведение физического уровня на стороне хоста по-прежнему препятствует надежной совместимости.

Завершить рассмотрением требований к охране окружающей среды и мониторингу.

Заключительный этап — это анализ экологических и диагностических характеристик. Эти параметры могут не определять базовую оптическую совместимость, но они могут определить, подходит ли модуль для предполагаемой рабочей среды и можно ли эффективно использовать его диагностические функции.

К соответствующим проверкам относятся:

• Рабочая Температура: Убедитесь, что параметры эксплуатации остаются в пределах указанного коммерческого диапазона температур от -5°C до 70°C.
• Рассеяние мощности: Проверьте, может ли хост-система выдерживать заявленное энергопотребление модуля, составляющее менее 1 Вт.
• Соответствие RoHS: Проверьте соблюдение требований по охране окружающей среды, где это применимо.
• Цифровая диагностика: Убедитесь, что хост имеет доступ к диагностическим функциям модуля.
• Параметры мониторинга: Проверьте, можно ли контролировать температуру, смещение лазера, оптическую мощность передатчика и оптическую мощность приемника.
• Условия хранения: При хранении модулей вне активного оборудования следует учитывать указанную температуру хранения.

FTLX1471D3BCL обеспечивает цифровые диагностические функции через двухпроводной последовательный интерфейс, соответствующий стандарту SFF-8472, что делает информацию DOM полезной для проверки и устранения неисправностей после установки.

🚩 Заключение

Finisar FTLX1471D3BCL — это оптический трансивер SFP+ со скоростью 10 Гбит/с, предназначенный для передачи данных по одномодовому волокну с длиной волны 1310 нм на расстояние до 10 км. Важно сопоставить техническое описание FTLX1471D3BCL и информацию о совместимости с ним, поскольку успешное развертывание зависит от полной взаимосвязи между модулем, хост-оборудованием, волоконно-оптической инфраструктурой и удаленным конечным устройством.

Ключевые моменты, которые следует запомнить:

• Оптический: 1310 нм, одномодовое волокно, до 10 км, дуплексная связь LC.
• Сети: Поддержка Ethernet 10GBASE-LR/LW и специализированных приложений Fibre Channel 10G.
• хост: Интерфейс SFP+, совместимые электрические требования и поддержка соответствующей платформы.
• Диагностика: Цифровой диагностический мониторинг на основе SFF-8472.
• Развертывание: Перед началом работы проверьте тип волокна, оптические потери, полярность разъема, распознавание хоста и стабильность соединения.

При планировании модернизации сети или замены оборудования тот же технический контрольный список можно применять и при оценке совместимых альтернатив 10G SFP+. LINK-PP Официальный магазин Предлагает широкий ассортимент оптических трансиверных модулей, включая решения 10G SFP+, что является еще одним ресурсом для сравнения технических характеристик модулей и вариантов сетевого подключения.

В конечном итоге, использование технической документации в качестве отправной точки для проверки совместимости помогает уменьшить количество ошибок при развертывании и упрощает выбор оптического решения 10G, соответствующего фактическим требованиям сети.
