400G DWDM光通信：コヒーレントイーサネット完全ガイド

ハイパースケールデータセンター、通信事業者、クラウド交換施設が従来の100Gおよび200G伝送限界を超えようとするにつれ、限られた光ファイバーインフラ上でより大容量の光伝送を実現する需要が急速に高まっています。こうした状況において、400G DWDMトランシーバーは、現代のコヒーレントネットワークにおいて最も重要な技術の一つとなっています。

データセンター内リンク専用に設計された従来の短距離400Gイーサネットトランシーバーとは異なり、400G DWDMコヒーレント光伝送器は、調整可能な高密度波長分割多重（DWDM）チャネルを介して400ギガビットのフル信号を送信するように設計されており、通信事業者は追加のダークファイバーを敷設することなく、メトロ、地域、さらには長距離の光ファイバールートで膨大な帯域幅を伝送できます。

実際には、これは単一のプラグイン可能なコヒーレントモジュールがネットワークアーキテクトにとって次のようなメリットをもたらすことを意味します。

• 繊維利用率を劇的に向上させ、
• IP over DWDMアーキテクチャを簡素化し、
• スタンドアロンのトランスポンダ棚への依存度を低減し、
• と データセンター相互接続（DCI） 低消費電力かつビットあたりのコストが低い帯域幅。

400ZRやOpenZR+といったコヒーレントなプラグイン規格が成熟するにつれ、400G DWDM光モジュールはもはやニッチなキャリア製品ではなくなり、以下のような用途で主流の導入選択肢になりつつあります。

• クラウドDCI、
• メトロイーサネット伝送、
• ハイパースケールバックボーンの拡張、
• ROADMベースの光ネットワーク、
• (NAIST) と キャリアグレード 波長サービス。

しかし、400G DWDM光モジュールを探している多くのエンジニアや購入者は、依然としていくつかの実際的な疑問に直面している。

• 400G光伝送を「DWDMコヒーレント」にする要素とは具体的に何でしょうか？
• 400G DWDM光伝送は、実際にはどれくらいの距離まで伝送できるのか？
• 400ZR、400ZR+、およびOpenZR+の違いは何ですか？
• これらの光学系は多重化/逆多重化を必要としますか？ EDFA アンプ、それともROADMシステム？
• どの QSFP-DD またはOSFPコヒーレント トランシーバーモジュール DCI展開に最適なのはどれですか？

これらは単なる製品に関する質問ではなく、光伝送距離、相互運用性、設備投資、そして長期的な拡張性に直接影響を与える、真のネットワーク設計上の決定事項です。

この完全ガイドでは、400G DWDM光通信の仕組みを詳しく解説し、現在主流のコヒーレント規格を比較し、導入アーキテクチャを説明し、DCIまたはメトロ光ネットワークに適した400Gコヒーレントトランシーバーの選び方をご紹介します。

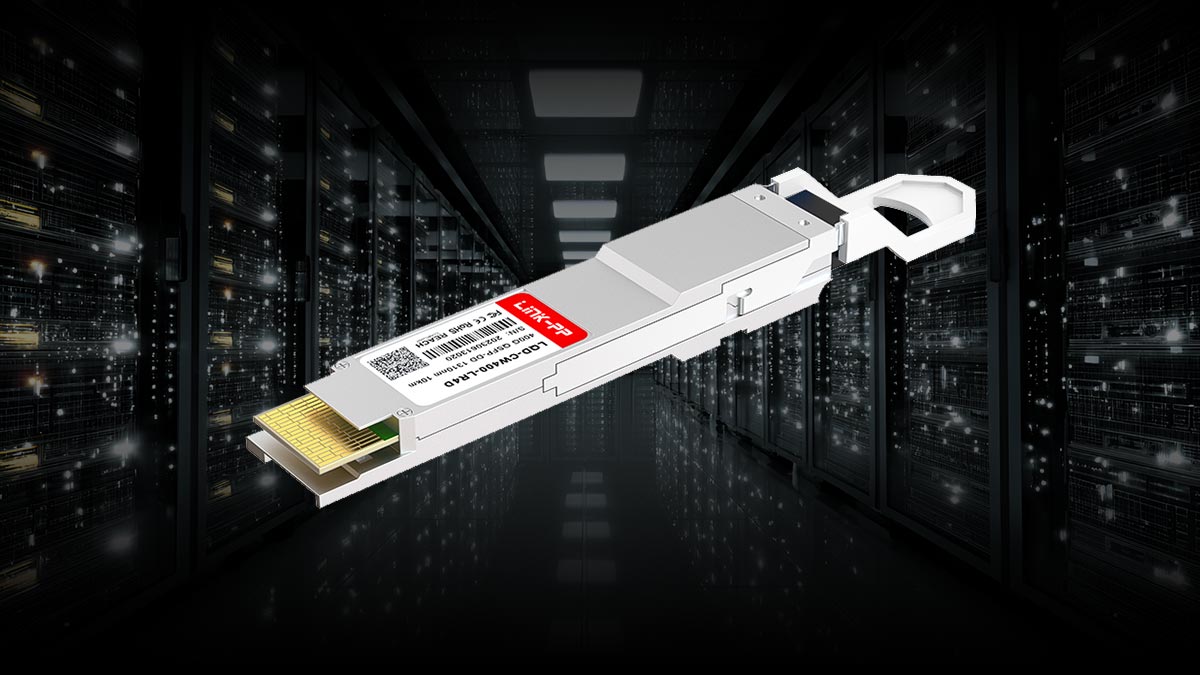

🌐 400G DWDM光モジュールとは何ですか？また、どこで使用されていますか？

400G DWDM光モジュールは、400ギガビットイーサネットのクライアント帯域幅と調整可能な高密度波長分割多重（DWDM）伝送を組み合わせたコヒーレント光トランシーバーであり、単一の光モジュールで都市圏、地域、および長距離の光ファイバーネットワーク全体で超高速データを伝送することを可能にします。

簡単に言うと、専用の短距離光ファイバーペアでしかトラフィックを送信できない標準的なグレーの400Gイーサネット光を使用する代わりに、400G DWDMコヒーレント光は、400Gデータストリームを波長選択可能なカラー光信号に変換し、他の多くの波長とともにDWDM多重化システムに直接挿入することができます。

これが、400G DWDM光モジュールが最新のIP over DWDM（IPoDWDM）アーキテクチャの基盤となっている主な理由です。

ルーターまたはスイッチのポート1つ＝コヒーレントな400G波長1つ＝大容量伝送サービス1つ。

これにより、従来のトランスポンダベースの光ネットワークで必要とされていたスタンドアロンの伝送ハードウェアの量が劇的に削減される。

400G DWDM光通信の基盤となるコアテクノロジーを理解する

400G DWDM光モジュールは、単に高速なイーサネットモジュールではなく、コヒーレントなデジタル信号プロセッサ（DSP）ベースの伝送エンジンを、以下のようなプラグイン可能なフォームファクタに組み込んだものです。

• QSFP-DD
• OSFP
• CFP2-DCO

モジュール内部では、複数の高度な光学技術が連携して動作しています。

• 波長可変レーザー選択、
• コヒーレント変調（一般的にはQPSK / 16QAM / 高度な確率的シェーピング）、
• デジタル信号処理、
• 前方誤り訂正 (FEC),
• 視覚障害に対する補償。

この一貫性のあるアーキテクチャにより、トランシーバーは以下のことが可能になります。

• 色分散、
• 偏光モード分散、
• 光ノイズ、
• および複数スパン増幅輸送条件

それは、通常の400G SR、DR、またはFRイーサネット光モジュールの能力を完全に超えるものとなるでしょう。

その結果、400G DWDM光モジュールは、単純なパッチコードによるイーサネット接続ではなく、ルーティングされた光伝送専用に設計されている。

400G DWDM光モジュールが標準的な400Gイーサネットモジュールと異なる理由

多くの購入者は当初、400G DWDM光モジュールを、以下のような標準的なデータセンター光モジュールと混同しがちです。

• 400G SR8（例： QDD-400G-SR8)
• 400G DR4 ( QSFP-DD-400G-DR4)
• 400G FR4（例： 400GBASE-FR4)
• 400G LR4（例： 400GBASE-LR4)

しかし、これらは根本的に異なる製品である。

標準イーサネット光モジュールは、以下の用途向けに設計されています。

• 短距離ポイントツーポイント伝送、
• 固定波長、
• 専用光ファイバーの使用、
• DWDM多重化機能はありません。

それに対し、400G DWDMコヒーレント光は、以下の目的で設計されています。

• ITU DWDMチャネル全体でチューニング、
• 多重化/逆多重化フィルタを介して動作し、
• EDFAやROADMと連携し、
• 増幅された光スパンに耐え、
• 地下鉄から長距離へのコヒーレント伝送をサポートする。

これは、リースまたは所有する1対のダークファイバーで、数十個の独立したコヒーレント波長を同時に伝送でき、各波長で最大400Gのサービスを提供できる可能性があることを意味します。

経済的な影響は計り知れない。

光ファイバーの敷設量を増やすことなく、帯域幅を拡大する。

ハイパースケール事業者や通信事業者にとって、これは伝送ビットあたりのインフラ拡張コストの削減に直接つながる。

400G DWDM光伝送の主な応用シナリオ

検索行動から、400G DWDM光モジュールを探しているユーザーは、単にデータシートの定義を探しているのではなく、これらのモジュールが実際の導入シナリオに適合するかどうかを知りたい場合が多いことがわかります。

答えはイエスです。特に以下の環境においてはそうです。

1. データセンター相互接続（DCI）

これは現在、最も成長著しい市場である。

クラウドプロバイダーや企業のデータセンターでは、多くの場合、以下のデータを転送する必要があります。

• 東西ストレージトラフィック、
• AIクラスタ同期トラフィック、
• 災害復旧レプリケーション、
• キャンパス間スイッチングトラフィック

10kmから数百キロメートル離れた場所に位置する施設間。

コヒーレント400G DWDMプラグインを使用することで、ネットワークチームは波長を高密度ルーターやスイッチのポートに直接配置でき、大型の外部トランスポンダ棚を回避できます。

これにより、次のものが作成されます。

• よりシンプルな建築、
• 下側 待ち時間,
• ラックの設置面積が縮小され、
• 100Gあたりの輸送電力が低い。

2. メトロイーサネットと地域基幹ネットワーク

通信事業者やマネージドサービスプロバイダーは、旧式のSFP+ 10G / QSFP+ 40G / QSFP28 100G波長ではもはや十分ではなくなったメトロリングや地域バックボーンルートのアップグレードに、400GコヒーレントDWDM光技術をますます利用するようになっている。

事業者は、4つの別々の100Gチャネルを点灯させる代わりに、サービスを1つの400Gコヒーレント波長に統合することで、貴重なROADMチャネル容量を節約できる。

これは特に次のような場合に魅力的です。

• 配管スペースが限られているため、
• ダークファイバーのリースは高額で、
• 光ファイバー網の構築には長い時間がかかる。

3. DWDM（ルータ直接光伝送）によるIP伝送

近年における最も重要なアーキテクチャ上の変化の一つは、IPoDWDMへの移行である。

このモデルでは、

• コヒーレント光モジュールはルーターに直接接続でき、
• ルーターはネイティブDWDM波長を出力します。
• 光回線システムは、多重化／増幅／ROADM伝送のみを提供する。

これにより、以下の必要性が軽減されます。

• 外部マルチプレクサ、
• クライアントトランスポンダー、
• 追加のグレーの光学系、
• 不要なOEO変換。

ネットワーク速度が向上するにつれて、この簡素化によって設備投資（CAPEX）と運用コスト（OPEX）を大幅に削減できる可能性がある。

まさにこれが、400ZRとOpenZR+の光学系が多くの技術者の注目を集めている理由です。

4. キャリア波長サービスおよび卸売輸送

通信事業者は、400G DWDM光モジュールを、以下の用途向けの高容量波長サービスインターフェースとして展開することもできます。

• エンタープライズバックボーンのお客様、
• クラウドオンランプ接続、
• インターネット交換輸送、
• 卸売りのダークファイバー代替品。

単一のコヒーレントな400G波長を用いることで、複数の低速なリース光回線を置き換えることができ、同時に通信事業者にとってスペクトル効率を向上させることができる。

市場が400G DWDMプラグインへと移行している理由

従来、コヒーレントDWDM伝送には、大型の専用シャーシ型システムが必要だった。

現在、DSPの小型化と低消費電力のコヒーレントシリコンのおかげで、業界は次のような方向へと移行しつつあります。

プラグイン可能なコヒーレント光学系と簡素化された光回線システム。

この傾向は、以下の4つの強力な要因によって引き起こされています。

• 爆発的に増加するAIとクラウドの東西帯域幅、
• ダークファイバーのコスト上昇、
• ギガビットあたりの輸送コスト削減への需要、
• IP層と光層を統合したいという願望。

つまり、400G DWDM光モジュールはもはや単なる光伝送専用製品ではなく、次世代イーサネットバックボーン設計のための戦略的なインターフェース技術になりつつあるということだ。

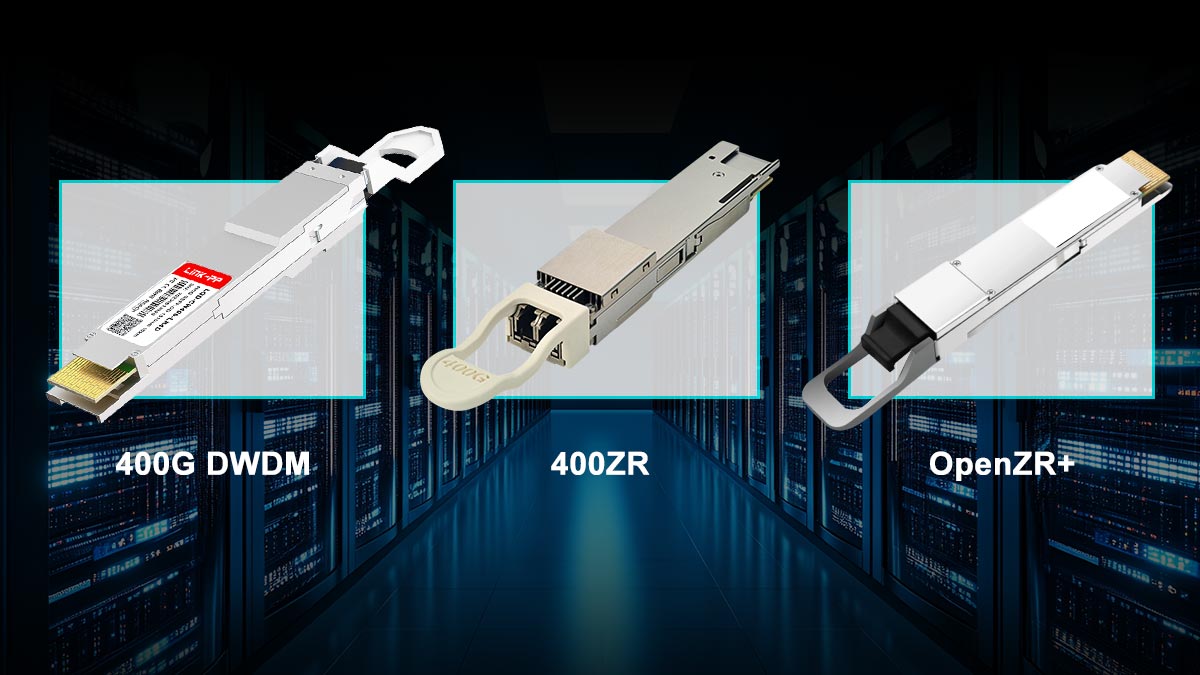

🌐 400G DWDM vs. 400ZR vs. OpenZR+：主な違い

ユーザーが400G DWDM光モジュールを検索する最大の理由の一つは、市場でしばしば混同して使われる3つの用語に関する混乱です。

• 400GDWDM
• 400ZR
• OpenZR +

これらの技術は密接に関連しているものの、同一ではなく、DCI、メトロ、またはルーティング光伝送用のコヒーレントモジュールを選択する前に、その違いを理解することが不可欠です。

短い答えはこれです：

400G DWDM光モジュールは幅広い製品カテゴリーであり、400ZRとOpenZR+はそのカテゴリー内の2つの具体的なコヒーレント実装規格である。

つまり、すべての400ZRまたはOpenZR+モジュールは400G DWDMコヒーレント光モジュールですが、すべての400G DWDM光モジュールが400ZRまたはOpenZR+の動作モデルに完全に準拠しているわけではありません。

まず、「400G DWDM」とは実際には何を意味するのでしょうか？

「400G DWDM」とは、以下を指す包括的な技術用語です。

波長可変DWDMで約400Gのクライアントトラフィックを伝送できる、コヒーレントなプラグイン式光トランシーバー。

このカテゴリには、以下の目的で構築されたモジュールが含まれる場合があります。

• 短距離地下鉄の一貫した輸送、
• 標準DCIインターコネクト、
• 地域間のつながりを強化し、
• ROADM輸送、
• あるいは、長距離光通信システム。

幅広いカテゴリーであるため、販売業者は製品を以下のように分類する場合があります。

• 400Gコヒーレント光、
• 400G DWDMトランシーバー、
• 400G DCOモジュール、
• QSFP-DD 400Gコヒーレントモジュール、
• OSFPコヒーレントDWDM光学系。

したがって、購入者が「400G DWDM光モジュール」を検索する場合、通常は最も高い概念レベルでコヒーレント光モジュール市場に参入していることになる。

次のステップは、製品の基盤となる一貫した規格を理解することです。

400ZRとは何ですか？

400ZRは、主にポイントツーポイントのデータセンター相互接続（DCI）アプリケーション向けに作成された、業界標準の相互運用性仕様です。

その設計目標は非常に明確です。

コヒーレントな400G波長を、標準的なイーサネットスイッチやルーターのポートに接続できる小型のプラグインモジュールに直接組み込む。

これは業界にとって大きな転換点だった。なぜなら、従来型のコヒーレント光学系は大型の輸送用シャーシを必要としていたからだ。

400ZRの主な特徴：

• 400ギガビットイーサネットホストインターフェース
• コヒーレントDWDM可変波長
• 比較的単純なDCIスパン向けに最適化されています
• 従来のDCO光学系よりも低消費電力
• マルチベンダー間の相互運用性に重点を置く
• 一般的に、約80kmクラスの展開に最適化されています（回線状況によります）。

400ZRは、以下のようなニーズを持つオペレーター向けに設計されました。

• シンプルなルーター間DCI、
• 光輸送層を削減し、
• プラグアンドプレイ方式のコヒーレント波長展開。

これにより、400ZRは最も標準化され、運用が簡単で一貫性のある400Gオプションとなる。

OpenZR+とは何ですか？

オペレーターが400ZRを使い始めるとすぐに、ある制約に気づいた。

実際の光ネットワークは、短いポイントツーポイントのDCIよりも複雑な場合が多い。

多くの導入には以下が必要です。

• より長いリーチ、
• 拡大されたスパン、
• ROADMフィルタリング、
• より強力なFEC、
• 柔軟な顧客料金、
• 視覚障害に対する耐性が向上した。

ここでOpenZR+が登場する。

OpenZR+は、基本的にベースラインである400ZRの狭い制約を超えて拡張するために開発された、強化された一貫性のあるプラグイン可能なアーキテクチャです。

OpenZR+は、以下のようなより優れたトランスポートの柔軟性を提供します。

• 100G / 200G / 300G / 400G 動作モードのサポート、
• ライン性能が向上し、
• OSNR耐性の向上、
• 光回線システムとのより広範な相互運用性、
• 地域および一部の長距離環境に対するサポートの向上、
• より高度な光学管理の可視性。

簡単に言うと：

400ZR = 標準DCI用のコヒーレントプラグイン
OpenZR+ = DCIおよびより高度な光伝送シナリオに対応するコヒーレントプラグイン

このため、OpenZR+は、複数の伝送距離クラスにわたって単一の光ファイバーファミリーを必要とするサービスプロバイダーや大規模クラウド事業者にとって、非常に魅力的な選択肢となっている。

技術比較：400G DWDM vs. 400ZR vs. OpenZR+

光学的許容度 ベンダー依存 中程度 高い ROADM / 増幅スパン適合性 一部のモデルで可能 中程度に限定 互換性が高い 運用上の複雑さ 広範囲 最も単純 中程度 最適なユースケース 一般的なコヒーレント伝送 ルーターダイレクト DCI 柔軟 IPoDWDM + 伝送の収束

この比較は非常に重要です。なぜなら、多くの検索ユーザーは「400Gコヒーレント」という表記を聞くと、すべての製品が同じ性能を発揮すると考えてしまうからです。

それは真実ではありません。

実際の導入の成否は、モジュールがどの整合性のあるプロファイルに基づいて設計されたかに大きく左右される。

どちらを選ぶべきですか？

実際の購入決定は、通常、ネットワークアーキテクチャによって左右される。

標準仕様の400ZRを選ぶべき場合：

• あなたのアプリケーションは主にポイントツーポイントDCIです。
• スパンは比較的きれいで予測可能であり、
• 最低電力のコヒーレント挿入が優先事項です。
• あなたは、よりシンプルなマルチベンダー相互運用性を求めている。

OpenZR+を選択する場合：

• ネットワークには ROADM または増幅スパンが含まれます。
• 光学マージンを強化する必要があります。
• 到達の柔軟性が重要であり、
• 複数の伝送シナリオにおいて、一貫した光学系が必要となる。

次のような場合は、より幅広いベンダー固有の400G DWDMコヒーレントモジュールを選択してください。

• 貴社のネットワークには専門的な長距離エンジニアリングが必要です。
• 標準以外の回線料金や輸送機能が必要な場合、
• 貴社の光ファイバーシステムは高度にカスタマイズされています。

だからこそ、データシートに「400G DWDM」と書かれているのを読むだけでなく、ラベルの背後にある規格を理解することがはるかに重要なのです。

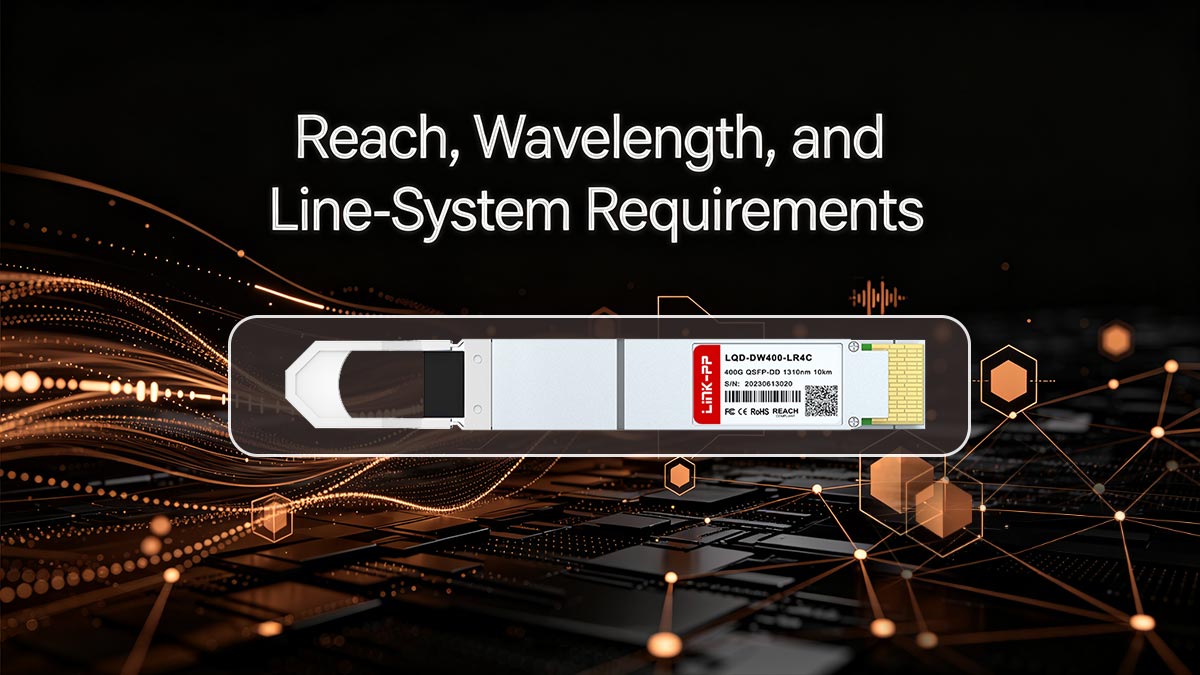

🌐 到達距離、波長、およびラインシステムの要件

400G DWDM、400ZR、およびOpenZR+の違いを理解した上で、次に重要な疑問は次のとおりです。

400G DWDM光伝送はどのくらいの距離まで伝送できるのか、どのような波長を使用するのか、そしてどのようなサポートインフラが必要なのか？

標準的なイーサネット光伝送とは異なり、400G DWDMコヒーレント光伝送の性能は固定されていません。むしろ、ファイバーの品質、増幅、チャネルの状態など、光リンク全体の設計に依存します。

400G DWDM光伝送はどこまで届くのか？

400G DWDM光伝送距離は、以下のような要因によって変化します。

• 変調方式とDSP機能
• 光信号対雑音比（OSNR）
• 光ファイバーの減衰 スパンの長さ
• ROADMノードの数
• 増幅戦略（EDFA/ラマン）

実際の展開では、3つの典型的な到達範囲のカテゴリーが観察されます。

1. 地下鉄／DCI（ダブリン市営鉄道）の到達範囲（10～80km）
これは400ZR光学系の主な使用例です。これらのリンクは通常、以下を含みます。

• ポイントツーポイントのダークファイバー
• 最小限のフィルタリング
• パッシブ多重化/逆多重化

データセンター相互接続（DCI）でよく見られるこのシナリオは、最もシンプルな導入方法と予測可能なパフォーマンスを提供します。

2. 都市圏／地域圏への延伸（80～300km以上）
この範囲は通常、OpenZR+または拡張コヒーレントモジュールによって処理されます。

これらのリンクには、多くの場合、以下が含まれます。

• 1つ以上のEDFA
• 追加の 挿入損失 フィルターから
• 時々ROADMを横断する

メトロ基幹ネットワークや地域ネットワークで使用されるこれらのシステムでは、より高いOSNR耐性と強力なDSP性能が求められる。

3. 長距離輸送／特殊輸送（300km以上）
長距離伝送には、ベンダー固有の400Gコヒーレント光モジュールを以下の構成で導入することができます。

• 多段増幅
• 高度なFEC
• 最適化された変調方式

しかし、これはもはやプラグアンドプレイではありません。完全な光ネットワーク設計と綿密な性能計画が必要です。

重要なポイント：到達距離は光学系単体で決まるのではなく、光学系全体によって決まる。

400G DWDM光伝送では、どの波長が使用されますか？

400G DWDM光モジュールは、標準的なイーサネット光モジュールのように固定波長ではなく、Cバンドの可変DWDM波長で動作します。

これにより、各モジュールは以下のことが可能になります。

• ITU DWDMチャネル全体でチューニング
• 既存のDWDMシステムに統合する
• 柔軟なネットワーク拡張をサポートする

リンクごとに1本の光ファイバーを割り当てる代わりに、同じ光ファイバーペア上で複数の波長を共存させることができる。

これにより、1対の光ファイバーで数十もの400Gチャネルを伝送することが可能になり、新たな光ファイバーの敷設なしに容量を劇的に増加させることができる。

チャネル間隔とスペクトル効率

もう一つの重要な要素は、各400Gチャネルがどれだけの周波数帯域を消費するかということです。

一般的な実装では以下が使用されます。

• 75GHzまたは100GHz間隔
• フレキシブルグリッド（Flex-Grid）の割り当て

なぜこれが重要なのか：

• 間隔が狭いほど、ファイバーあたりのチャネル数が増える
• スペクトル効率が高いほど、ビットあたりのコストが低くなります。

通信事業者にとって、光ファイバーの容量を最大化することは、到達範囲を最大化することと同じくらい重要な場合が多い。

ラインシステムに必要な構成要素は何ですか？

400G DWDM光モジュールは通常、以下のようなものを含むより広範な光システム内で動作します。

1. 多重化／逆多重化装置
複数のDWDM波長を1本の光ファイバー上で結合および分離する。

2. 光増幅器（EDFA）
距離による信号損失を補償し、OSNRを維持する。

3. ROADMs
複雑なネットワークにおいて動的な波長ルーティングを可能にするが、同時に損失とフィルタリングに関する追加の制約を導入する。

最も重要なデザイン上の洞察

よくある間違いは、トランシーバーの仕様だけを評価することです。

実際には：

400G DWDMの導入の成否は、光モジュールと光回線システムとの相互作用にかかっています。

増幅、フィルタリング、光ファイバーの状態といった要因は、性能に大きな影響を与える可能性があります。

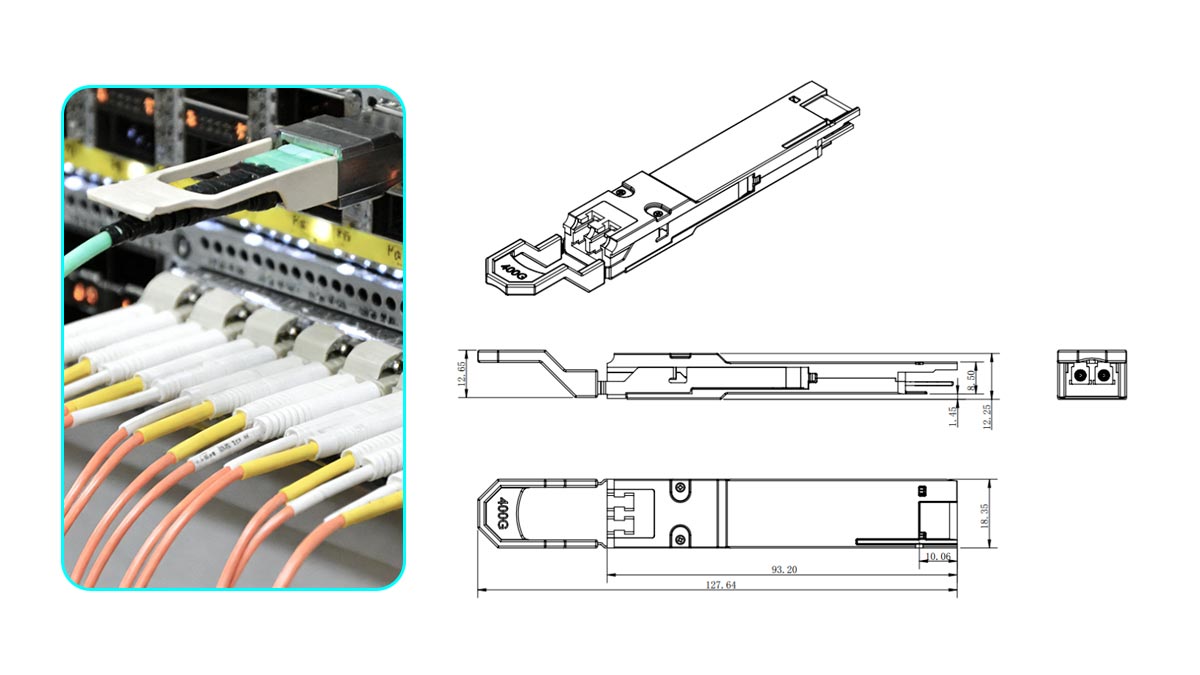

🌐 電力、フォームファクター、および導入に関する考慮事項

ネットワークプランナーが400G DWDM光伝送の到達距離と光回線要件を理解したら、次に実務上の課題となるのはハードウェアの導入です。

既存のスイッチやルーターはこれらのコヒーレントモジュールをサポートできるのか、消費電力はどのくらいか、設置前に考慮すべき物理的な制約は何か？

これは重要な判断ポイントです。なぜなら、コヒーレントプラグインは標準的な400Gイーサネット光モジュールよりもはるかに高い要求を満たす必要があるからです。光リンクバジェットが満たされていても、ホスト機器が十分な電力、冷却、またはファームウェアサポートを提供できない場合、導入が失敗する可能性があります。

消費電力：コヒーレント光モジュールが標準的な400Gモジュール以上の電力を必要とする理由

SR8、DR4、FR4などの従来の400Gイーサネット光モジュールは、主に短距離のデータセンター接続向けに設計されており、通常は比較的低消費電力で動作します。

対照的に、400G DWDMコヒーレント光学系には、オンボードのデジタル信号プロセッサ（DSP）、波長可変レーザー、および高度なFECエンジンが搭載されており、これらすべてがエネルギー需要を大幅に増加させる。

市場における一般的な電力範囲は以下のとおりです。

• 標準400Gイーサネット光モジュール：約8W～12W
• 400ZRコヒーレント光学系：約15W～20W
• OpenZR+ / 強化コヒーレント光学系：約20W～25W以上

この違いが重要なのは、スイッチ上のすべての400Gポートが、高出力のコヒーレントモジュールを安全にサポートするように設計されているわけではないからである。

ホストプラットフォームに以下の機能がある場合：

• ケージが不十分 電力バジェット,
• 弱い空気の流れ設計、
• または熱スロットリング制限、

コヒーレント光学系は、トラフィック負荷が最大になると正しく初期化されないか、不安定に動作する可能性があります。

モジュールを選択する前に、ホストデバイスのQSFP-DDまたはOSFPポートごとの最大サポート電力を必ず確認してください。

400G DWDM光モジュールの一般的なフォームファクタ

現代のコヒーレントなプラグインは、主に3つのフォームファクタで提供されています。

1. QSFP-DD

QSFP-DDは現在最も人気のある選択肢の一つですが、その理由は以下のとおりです。

• フロントパネルの高密度、
• スイッチ/ルーターの普及が広まっている。
• 400ZRおよび多くのOpenZR+モジュールをサポートしています。

これは、通信事業者が高密度イーサネットルーティングプラットフォームから直接コヒーレント波長を展開したい場合に最適です。

2. OSFP

OSFPは若干高い熱的余裕を提供し、以下のような用途でよく選ばれます。

• 高出力コヒーレントDSP設計、
• 高度なOpenZR+実装、
• 冷却性能が極めて重要なシステム。

OSFPは、一部のルーティングプラットフォームではQSFP-DDほど広く採用されているわけではないものの、将来的な拡張性においてより高い柔軟性を提供する。

3. CFP2-DCO

CFP2-DCOは、プラグイン式コヒーレント光学系の初期世代にあたる。

これは、以下の機能をサポートしているため、一部の輸送関連アプリケーションで今でも使用されています。

• 成熟した一貫性のある特徴、
• より強力なスタンドアロン光学診断、
• 長距離輸送エンジニアリングの延長。

しかし、QSFP-DDやOSFPと比較すると、CFP2-DCOはより多くのスペースを消費するため、高密度ルータベースのIPoDWDMアーキテクチャにはあまり適していません。

ホスト機器の互換性はポート速度だけの問題ではない

よくある誤解は次のとおりです。

「スイッチに400G QSFP-DDポートがあれば、どの400Gコヒーレント光モジュールでも動作するはずです。」

実際には、互換性はより深い層に依存している。

• 電気ホストインターフェースのサポート、
• コヒーレントモジュールファームウェア認識、
• 熱管理 プロフィール、
• DSP管理通信、
• ベンダーの資格認定。

一部のルーターはベースライン400ZRをサポートしていますが、OpenZR+の診断機能を完全にサポートしているわけではありません。また、コヒーレントプラグインを認識するには、ソフトウェアのアップグレードが必要なルーターもあります。

つまり、購入者は以下の点を確認する必要があります。

• ハードウェアの互換性、
• NOS/ファームウェアのサポート、
• 一貫性のある管理機能のサポート

光学機器を購入する前に。

実機内部での展開計画

コヒーレント光学系はより多くの熱を発生するため、前面パネルに高密度に配置する際には以下の点に注意する必要があります。

• 空気の流れの方向、
• 隣接ポートの出力低下、
• ラック冷却効率、
• 同時接続可能な最大コヒーレント人口。

高密度シャーシでは、プラットフォームがその負荷に対応するように明示的に設計されていない限り、すべてのポートに最大出力のコヒーレント光学系を搭載することは必ずしも推奨されません。

これは特に以下の場合に重要になります。

• ハイパースケールDCIルーター、
• メトロ集約スイッチ、
• 冷却機能が限られたエッジPOP設置環境。

実践的な展開チェックリスト

400G DWDM光モジュールを設置する前に、エンジニアは以下の点を確認する必要があります。

• ホストポートはモジュールの消費電力に対応していますか？
• フォームファクターはQSFP-DD、OSFP、またはCFP2-DCOに対応していますか？
• ファームウェアは400ZR/OpenZR+の機能を認識しますか？
• 前面パネルの通気量は、連続的な安定動作に十分ですか？
• このプラットフォームは、監視のためにコヒーレント光テレメトリを公開できますか？

コヒーレントな展開を成功させるには、光学工学的なプロジェクトだけでなく、ハードウェアの熱設計や互換性に関するプロジェクトも必要となる。

🌐互換性、相互運用性、およびベンダー選定チェックリスト

到達距離、電力、設置条件を確認した後、次に本当に重要な購入に関する質問は次のとおりです。

この400G DWDM光モジュールは、私のスイッチ、ルーター、および光回線システムと確実に連携して動作するでしょうか？また、適切なベンダーはどのように選べばよいでしょうか？

こうした点が、多くの整合性の取れた導入においてリスクとなる要因です。モジュールは仕様書上では完璧に見えても、互換性や相互運用性を見落とすと、現場での設置時に不安定なリンク、診断機能の欠如、波長プロビジョニングの失敗といった問題にすぐに陥る可能性があります。

ハードウェアの互換性：ポートの種類だけでなく、その他の点も確認してください

互換性の第一段階は、物理的および電気的なホストのサポートです。

プラットフォームが以下の機能を提供している場合でも：

• QSFP-DD 400Gポート、または
• OSFP 400Gポート、

それは必ずしも、すべてのコヒーレントDWDMモジュールをサポートしていることを意味するものではありません。

エンジニアは次のことを確認する必要があります。

• ポートごとの最大電力バジェット
• ホスト電気レーンマッピング、
• コヒーレントDSP初期化のためのファームウェアサポート、
• DOM/DDM 高度な光学計測のための可視性。

一部のデバイスは標準の400ZR光学系をサポートしていますが、OpenZR+の管理機能については部分的なサポートしか提供していません。

スイッチまたはルーターのベンダーが公式に公開しているコヒーレント光互換性リストに基づいて、機械的な形状だけでなく、必ず互換性を確認してください。

光回線システム相互運用性

第二の層は、DWDM伝送インフラとの互換性です。

400G DWDM光モジュールは、以下の条件を満たして正常に動作する必要があります。

• 既存の多重化/逆多重化フィルタ、
• EDFAアンプ、
• ROADM パスバンド、
• チャネル間隔計画、
• 光学的監督方針。

これは、異なるコヒーレントモジュールが以下の点で異なる動作をする可能性があるため重要です。

• 発射力、
• OSNR許容値、
• スペクトルシェーピング、
• FECマージン。

単純なポイントツーポイントのダークファイバーではうまく機能するモジュールでも、高度にフィルタリングされたROADMネットワーク内では同じように機能しない可能性がある。

購入前に、以下の点を確認してください。

この光学部品は、私の使用する光学系構成に完全に適合することが検証されていますか？

相互運用性：異なるベンダー同士は連携できるのか？

マルチベンダー間の相互運用性は、購入者が400ZRおよびOpenZR+光学系を検討する最大の理由の一つです。

理論上、標準化された一貫性のある実装は、以下の可能性を高めます。

• ルーターAはルーターBと通信できます。
• スイッチ光はサードパーティの回線システムを通過できます。
• 通信事業者は、完全なベンダーロックインを回避できる。

しかし、実際の展開においては、相互運用性は依然として以下の点に依存します。

• ソフトウェア成熟度、
• DSPチューニングの一貫性、
• 光学パラメータの調整、
• FECの交渉行動。

つまり、「標準化」は必ずしも「即座に接続して使える」ことを意味するわけではない。

複数ベンダーの導入を計画する際は、以下の事項を要求してください。

• ラボ相互運用性レポート、または
• 現場で実証済みの導入事例。

ベンダー選定：本当に重要なことは何か？

業者を選ぶ際には、価格だけを基準にすべきではありません。

プロフェッショナルな400G DWDM光サプライヤーは、以下の5つの重要な側面に基づいて評価されるべきです。

1. ホスト互換性カバレッジ

ベンダーは、Cisco、Juniper、Arista、Nokia、Huaweiといった主要なプラットフォーム、またはホワイトボックスプラットフォームをサポートしていますか？

2. 光学性能マージン

このモジュールは、増幅またはフィルタリングされた条件下でも安定した動作を提供できますか？

3. 診断の可視性

OSNR、FEC前BER、波長調整情報などのコヒーレントな指標を公開していますか？

4. 相互運用性の検証

この光モジュールは、サードパーティ製のDWDMシステムでテスト済みですか、それともベンダー自身の環境のみでテスト済みですか？

5. エンジニアリングサポート

サプライヤーは、波長計画、電力予算の見直し、および導入時のトラブルシューティングに関して支援を提供できますか？

コヒーレント光学系の場合、光素子がより大きな光システムの一部となるため、通常のイーサネットトランシーバーよりも技術サポートが重要になることが多い。

ベンダー選定チェックリスト（クイック版）

ご注文の前に、以下の点をご確認ください。

• このモジュールは、私のホストルーターまたはスイッチに完全に適合していますか？
• 電力プロファイルは私のハードウェアの制限に適合していますか？
• 私のmux/EDFA/ROADM環境でテスト済みですか？
• 複数ベンダー間の相互運用性に関する文書はありますか？
• ホストOSから一貫性のある診断情報にアクセスできますか？
• サプライヤーは、販売前の光学技術サポートを提供していますか？
• このモデルには、実際の現場導入実績はありますか？

最適な400G DWDM光モジュールとは、単に最も安価であったり、データシート上の到達距離が最も長いモジュールではなく、実際のネットワークにおいて安定的に導入できる可能性が最も高いモジュールである。

🌐 400G DWDM光モジュールに関するよくある質問

1. 400G DWDM光モジュールは400ZR光モジュールと同じですか？

ではない正確に。

400G DWDM光モジュールは、波長可変のDWDM波長で動作するコヒーレント400Gプラグイン式トランシーバーを包括する広範なカテゴリーです。
400ZRは、そのカテゴリーにおける標準化された実装の一つであり、主にポイントツーポイントのDCIアプリケーション向けに設計されています。

簡単な言葉で：

400ZRモジュールはすべて400G DWDM光モジュールですが、すべての400G DWDM光モジュールが400ZR仕様に限定されるわけではありません。

より高性能なOpenZR+モジュールや、ベンダー固有のコヒーレントモジュールも、400G DWDMファミリーに属します。

2. 400G DWDMコヒーレント光伝送はどのくらいの距離まで伝送できますか？

距離は光ファイバーシステムによって異なるため、決まった答えはありません。

一般的な展開範囲は以下のとおりです。

• 10万～80万キロ： 標準400ZRメトロDCI
• 80～300km以上： OpenZR+と強化されたメトロ/地域リンク
• 300km以上： 設計された長距離コヒーレントシステム

光ファイバーの品質、EDFA増幅率、OSNR、ROADMカウント、スペクトルフィルタリングはすべて、最終的な到達距離に影響を与えます。

実際的なルールとしては、コヒーレントな通信距離は、トランシーバーのデータシートだけでなく、ネットワークによっても決定されるということである。

3. 400G DWDM光伝送には、DWDM多重化装置または増幅器が必要ですか？

ほとんどの場合、そうです。

これらの光学系は可変DWDM波長で動作するため、通常は以下の機器と組み合わせて使用されます。

• 波長集約用DWDM多重化/逆多重化フィルタ
• スパン損失補償のためのEDFA
• 動的光ネットワークにおけるROADM

非常に短い直接ダークファイバーDCIの場合、増幅は必ずしも必要ではないが、複数の波長が同じファイバーを共有する場合は、多重化が設計の一部となるのが一般的である。

4. 400G DWDM光モジュールをルーターやスイッチに直接接続できますか？

はい、ただしホストプラットフォームがコヒーレントなプラグインをサポートしている場合に限ります。

以下の事項を確認する必要があります：

• QSFP-DDまたはOSFPコヒーレンス互換性
• ポートごとに十分な電力バジェット
• 熱冷却機能
• 400ZR/OpenZR+のファームウェアサポート

すべての400Gイーサネットポートが、高出力コヒーレント光通信を自動的にサポートするわけではありません。

5. 400ZRとOpenZR+の違いは何ですか？

主な違いは、導入の柔軟性です。

• 400ZR よりシンプルなポイントツーポイントDCIリンク向けに最適化されています。
• OpenZR + より優れた光学マージン、より広い伝送距離オプション、そして増幅型またはROADMベースの伝送システムに対するより優れたサポートを提供します。

ネットワークが基本的なダークファイバーDCIよりも複雑な場合、OpenZR+の方がより安全なコヒーレントな選択肢となることが多い。

6. 400G DWDM光モジュールは、IP over DWDMに適していますか？

はい。実際、これは彼らの最大の強みの一つです。

通信事業者は、コヒーレントなプラグインをルーター内部に直接配置することで、以下のことが可能になります。

別個のトランスポンダシェルフなしで、ルーター間で波長伝送を行う。

これにより、ネットワークアーキテクチャが簡素化され、遅延が低減され、光電変換コストが削減されます。

そのため、400G DWDM光モジュールは、最新のIPoDWDM設計における重要な要素と考えられています。

7. 400G DWDM光モジュールを選定する前に、購入者は何をチェックすべきでしょうか？

最も重要な要素は以下のとおりです。

• ホストスイッチ/ルーターの互換性
• コヒーレント規格（400ZRまたはOpenZR+）
• 消費電力
• 光ファイバー回線システムの相互運用性
• 波長チューニングのサポート
• 一貫性のある診断可視性
• サプライヤーのエンジニアリングサポート

速度だけを基準に選ぶのは不十分です。光モジュールは、ホストハードウェアと光伝送環境の両方に適合している必要があります。

🌐 DCIおよびメトロネットワーク向け400G DWDMリンクの設計方法

400G DWDM光通信の規格、伝送距離の制限、電力要件、互換性要因を理解した上で、最後に残る疑問は次のようになります。

DCIやメトロ伝送において安定した性能を実現するには、実際の400Gコヒーレントリンクはどのように設計されるべきでしょうか？

答えは、導入の成功は、公称伝送距離が最も長い単一の光モジュールを選択することに基づくものではないということです。それは、コヒーレントモジュール、ホストプラットフォーム、および光回線システムを、連携した一つのアーキテクチャに統合することにかかっています。

ステップ1：実際の伝送シナリオを定義する

400G DWDM光モジュールを選択する前に、エンジニアはまず以下の点を確認する必要があります。

• 総繊維距離、
• 中間ROADMノードの数、
• リンクがダークファイバーであろうとリース波長であろうと、
• 将来の生産能力増加が見込まれる、
• 両端にラック電源と冷却設備が利用可能です。

20kmのキャンパスDCIリンクと200kmのメトロバックボーンルートはどちらも400Gコヒーレント光通信を使用する可能性があるが、それぞれに求められる光マージンとハードウェア計画は大きく異なる。

だからこそ、設計プロセスは常に実際の輸送シナリオから始めるべきであり、モジュールのデータシートだけから始めるべきではないのです。

ステップ2：正しい一貫性のある基準に合わせる

リンク環境が明確になったら、次のステップは適切なコヒーレント技術を選択することです。

• 単純なポイントツーポイントのDCIであれば、400ZRで十分な場合が多い。
• 伝送距離の延長、ROADM伝送、またはより高いマージン要件の場合、OpenZR+または拡張400G DWDMコヒーレントモジュールの方が通常は安全です。

目標は最も高価な光学部品を購入することではなく、不必要な電力予算を浪費することなく、十分なライン許容度を提供する光学部品を選択することである。

ステップ3：光ファイバーシステムの計画

安定した400G DWDMリンクには通常、以下の要素が含まれます。

• DWDM多重化/逆多重化ユニット、
• 必要に応じてEDFA増幅を行う。
• 波長割り当て計画、
• OSNRマージン検証、
• エンドツーエンドの挿入損失計算。

多くの導入失敗は、購入者がトランシーバーの仕様のみに注目し、多重化損失、コネクタ減衰、またはROADMフィルタリングの影響を過小評価することが原因で発生します。

コヒーレントネットワークにおいては、回線システムの計画はモジュールの選定と同じくらい重要である。

ステップ4：ルーターまたはスイッチの準備状況を確認する

光学部品を注文する前に、ホストプラットフォームが以下の機能をサポートしていることを確認してください。

• QSFP-DDまたはOSFPコヒーレンスモジュール、
• 必要な消費電力、
• 気流散逸、
• 一貫性のあるファームウェア管理、
• 光学式テレメトリー監視。

たとえ完璧に設計された光経路であっても、ルーターがコヒーレントトランシーバーを適切に初期化または冷却できない場合、不安定になる可能性がある。

ステップ5：一貫性のある展開を理解しているサプライヤーと協力する

400G DWDM光モジュールは、もはや単なるプラグアンドプレイ式のイーサネットアクセサリではありません。それらは、包括的な光伝送戦略の一部なのです。

つまり、仕入先を選ぶ際には、価格や在庫状況を確認するだけでは不十分だということだ。

資格のあるサプライヤーは、以下の点についてサポートできるはずです。

• ホスト互換性確認、
• 波長/チャネル計画、
• 電力予算レビュー、
• 相互運用性に関する提案、
• 導入時のトラブルシューティング。

これは、初めてDWDM経由のIPに移行する企業や通信事業者にとって特に重要です。

テスト済みの一貫性のある製品をお探しの購入者様へ 世界の光モジュールプロフェッショナルな互換性ガイダンス、拡張可能な DCI/メトロ光ソリューション、 LINK-PP オフィシャルストア 本書は、400Gコヒーレント光通信、DWDMトランシーバー、および実際の導入環境におけるカスタマイズされた光インターコネクト製品の評価に役立つ実用的な情報源を提供する。

最終的結論

クラウドトラフィック、AIバックボーン同期、メトロイーサネットの需要が増加し続けるにつれ、従来のグレー光通信では、大容量の拠点間伝送にはもはや十分ではなくなってきている。

400G DWDM光モジュールは、イーサネット帯域幅、コヒーレント伝送、波長多重化を1つのコンパクトなプラグイン式インターフェースに統合することで、はるかに拡張性の高いアプローチを提供します。

適切に設計されていれば、ネットワーク事業者は以下のことが可能になります。

• 繊維利用率を最大化する、
• IPoDWDMアーキテクチャを簡素化し、
• ビットあたりの輸送コストを削減し、
• そして、将来のマルチテラビット規模の拡張に備える。

重要なのは、単に400Gコヒーレントモジュールを購入することではなく、それを中心とした適切なコヒーレントシステムを設計することである。

そしてそのシステムは、実際のDCI（デジタル通信インフラ）またはメトロネットワークの状況に合わせて検証済みの光学機器を選択することから始まります。
