Parametri e alternative per il modello R9D17A di HPE Aruba

Nelle moderne reti aziendali, l'integrazione hardware senza soluzione di continuità è fondamentale per l'efficienza operativa. Il modulo R9D17A, il transceiver SFP RJ45 in rame 1000BASE-T ufficiale di HPE Aruba, funge da ponte essenziale per le organizzazioni che desiderano estendere le porte degli switch in fibra ottica al cablaggio patch in rame standard. Che si tratti di scalare le implementazioni edge, connettere stack ad alta densità o ottimizzare le workstation locali, questo modulo compatto svolge un ruolo vitale nel fornire una connettività Gigabit Ethernet affidabile in diversi ambienti hardware Aruba Instant On e AOS-CX.

Tuttavia, la creazione e la manutenzione di un'infrastruttura di rete robusta spesso comportano sfide di implementazione specifiche. Sebbene lo switch OEM R9D17A garantisca una compatibilità plug-and-play impeccabile e prestazioni termiche rigorose, gli ingegneri di rete e i team di approvvigionamento IT si trovano spesso ad affrontare colli di bottiglia nella catena di fornitura e costi elevati per porta. Questo articolo fornisce un'analisi tecnica completa delle specifiche, dei limiti di cablaggio e dei flussi di lavoro per la risoluzione dei problemi dell'R9D17A, esplorando al contempo un'alternativa di alta qualità, conforme allo standard MSA, di terze parti, che offre le stesse prestazioni di livello enterprise a una frazione del costo.

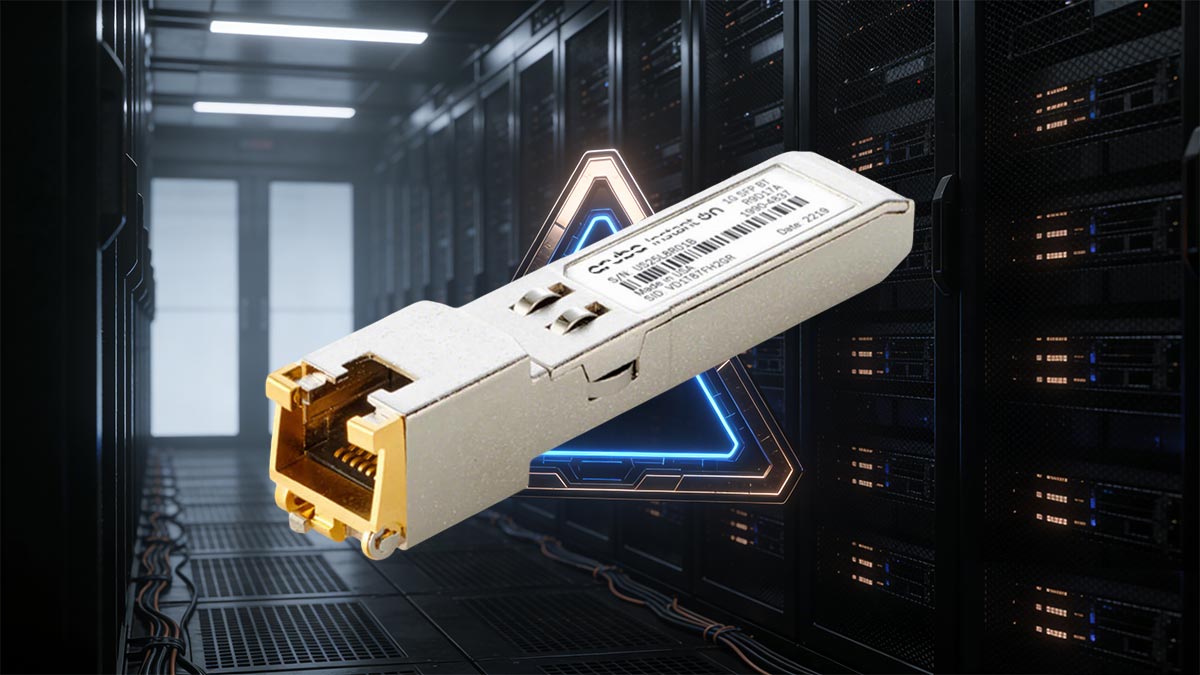

💥 Panoramica e specifiche del modulo SFP in rame R9D17A

Il modulo R9D17A è un ricetrasmettitore SFP in rame ad alte prestazioni, hot-plug, progettato specificamente per la comunicazione Ethernet Gigabit RJ45 su infrastrutture di cablaggio in rame esistenti. Progettato per soddisfare i rigorosi standard dei sistemi di rete HPE Aruba, questo modulo converte senza soluzione di continuità una porta SFP ottica in un'interfaccia in rame 10/100/1000BASE-T completamente funzionale. Rappresenta un componente essenziale per gli amministratori di rete che desiderano massimizzare la versatilità hardware senza compromettere l'affidabilità della trasmissione.

Architettura hardware del modulo SFP 1000BASE-T

Al centro dell'architettura hardware dell'R9D17A si trovano un transceiver a livello fisico (PHY) basato su un circuito integrato (IC) avanzato e un microprocessore altamente integrato. Il chip PHY è responsabile della conversione dei dati digitali serializzati provenienti dall'interfaccia SFP host dello switch in segnali analogici adatti alla trasmissione su cavo in rame a doppino intrecciato. È dotato di un'elaborazione del segnale digitale (DSP) all'avanguardia per gestire la cancellazione dell'eco, la riduzione della diafonia e l'equalizzazione, garantendo l'integrità del segnale anche su cavi di lunghezza massima.

Alloggiato in un robusto e compatto contenitore metallico progettato per ridurre al minimo le interferenze elettromagnetiche (EMI), il modulo include anche una EEPROM non volatile. Questa EEPROM contiene codici di identificazione specifici del fornitore, numeri di serie e dati di configurazione cruciali che consentono allo switch host Aruba di riconoscere e inizializzare istantaneamente il transceiver. Il design fisico è rigorosamente conforme allo standard SFP Multi-Source Agreement (MSA), garantendo dimensioni meccaniche precise e punti di contatto elettrici affidabili.

Standard di interfaccia e di collegamento fisico

Il modulo R9D17A è progettato per collegare due distinti standard di collegamento fisico, fungendo da intermediario tra lo slot SFP dello switch host e la rete locale. Lato host, utilizza un connettore standard a 20 pin con contatti dorati che si interfaccia con il SerDes seriale (serializzatore/deserializzatore) dello switch. Lato linea, il ricetrasmettitore è dotato di un robusto connettore femmina RJ45 standard, progettato per accettare cavi patch in rame di categoria standard.

Per garantire l'interoperabilità globale, il modulo R9D17A si attiene rigorosamente allo standard IEEE 802.3ab per Gigabit Ethernet 1000BASE-T su rame. Inoltre, supporta la retrocompatibilità con gli standard IEEE 802.3u (100BASE-TX) e IEEE 802.3 (10BASE-T). Tale conformità garantisce che il modulo possa comunicare senza problemi con qualsiasi scheda di interfaccia di rete (NIC) o porta switch conforme allo standard all'estremità opposta del collegamento fisico.

Limiti di consumo energetico e di dissipazione termica

Uno degli aspetti più critici da considerare per le implementazioni di switch ad alta densità è il profilo di potenza e termico dei moduli SFP in rame. Poiché la conversione dei segnali seriali ottici in segnali a doppino intrecciato in rame richiede una significativa elaborazione digitale del segnale, i moduli SFP in rame generano naturalmente più calore rispetto alle loro controparti ottiche. Il modulo SFP in rame R9D17A è ottimizzato per funzionare in modo efficiente entro i limiti di potenza standard, consumando in genere meno di 1.0 Watt di potenza durante la trasmissione gigabit full-duplex attiva.

Per prevenire il surriscaldamento localizzato all'interno di stack di switch ad alta densità, il modulo è progettato con un alloggiamento in lega di zinco termicamente efficiente che facilita una rapida dissipazione del calore. È certificato per funzionare in sicurezza entro gli intervalli di temperatura commerciali standard (tipicamente da 0 °C a 70 °C). Mantenere basso il consumo energetico non solo riduce il carico termico complessivo sull'alimentatore dello switch host, ma previene anche il thermal throttling, garantendo l'affidabilità hardware a lungo termine in ambienti aziendali esigenti.

Implementazioni di rete target e applicazioni edge

Il modulo R9D17A è destinato principalmente agli strati di accesso perimetrale aziendali, alle reti delle piccole e medie imprese (PMI) e alle filiali distribuite. In questi ambienti, il modulo viene spesso utilizzato per connettere dispositivi a valle, come punti di accesso wireless, telecamere di sorveglianza IP, telefoni VoIP e workstation locali, direttamente a uno switch core o di distribuzione Aruba privo di porte RJ45 native.

Inoltre, è ampiamente utilizzato nel patching top-of-rack (ToR) delle sale server e nelle interconnessioni localizzate in cui le distanze tra switch, reti di archiviazione (SAN) e server sono inferiori a 100 metri. Utilizzando il modulo SFP in rame R9D17A da 1G, gli architetti di rete possono evitare gli elevati costi dei cavi patch e dei ricetrasmettitori in fibra ottica, sfruttando la loro infrastruttura di cablaggio in rame di categoria 5e o categoria 6, già esistente e conveniente, ai margini della rete.

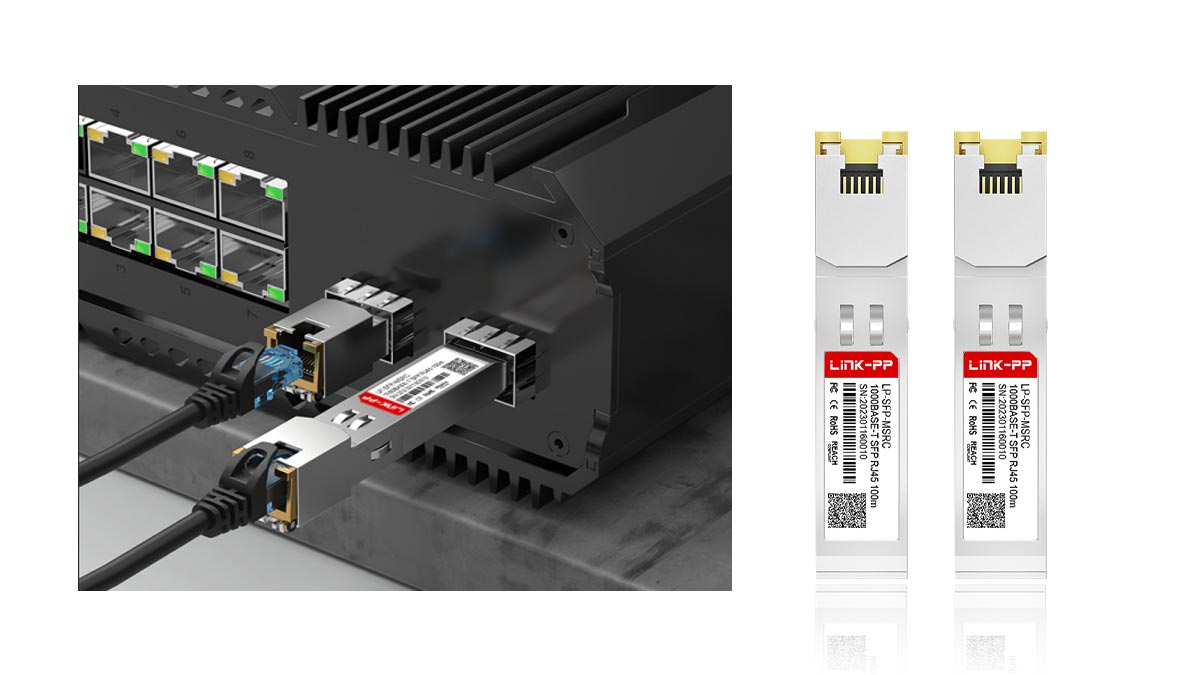

💥 Parametri di trasmissione e limiti di cablaggio di R9D17A

Le prestazioni fisiche del ricetrasmettitore SFP R9D17A sono regolate da rigorosi standard di trasmissione che ne definiscono i limiti di distanza, velocità e integrità del segnale su supporti in rame. La comprensione di questi parametri è fondamentale per gli ingegneri di rete al fine di prevenire il degrado del segnale, la perdita di pacchetti o l'instabilità del collegamento negli ambienti aziendali.

Distanza massima del collegamento e requisiti multimediali

Il modulo SFP in rame R9D17A è progettato per trasmettere dati ad alta velocità su cavi in ​​rame a doppino intrecciato bilanciato. Per garantire la conformità agli standard Gigabit Ethernet, il modulo richiede un cablaggio in rame di categoria 5e (Cat5e) o categoria 6 (Cat6/Cat6a). L'utilizzo di un cablaggio non conforme o di qualità inferiore può causare la ritrasmissione dei pacchetti, la perdita di connessione o una riduzione forzata della velocità di connessione.

In termini di portata massima, il ricetrasmettitore del livello fisico (PHY) è ottimizzato per trasmettere segnali su un cavo in rame standard fino a 100 m (328 piedi). Questa limitazione di distanza include la lunghezza combinata del cavo orizzontale rigido e dei cavi patch flessibili a entrambe le estremità del collegamento.

La tabella seguente fornisce un rapido riferimento alle categorie di cavi supportate, alle distanze massime di trasmissione e alle capacità di larghezza di banda durante l'implementazione del modulo SFP R9D17A 1G:

Impostazioni di velocità della linea e di negoziazione automatica

Il R9D17A è dotato di un PHY altamente adattabile che supporta la negoziazione automatica a tripla velocità, conforme allo standard IEEE 802.3. Ciò consente al transceiver di negoziare e stabilire automaticamente un collegamento a 10 Mbps (10BASE-T), 100 Mbps (100BASE-TX) o 1000 Mbps (1000BASE-T) a seconda delle capacità del dispositivo finale connesso. La negoziazione automatica avviene durante l'handshake iniziale a livello fisico, in cui le due interfacce connesse si scambiano "Fast Link Pulse" (FLP) per concordare la velocità e la modalità duplex più elevate supportate da entrambe le parti.

Nelle implementazioni aziendali, si raccomanda vivamente di impostare la negoziazione automatica sia sulla porta dello switch Aruba che sul dispositivo a valle per evitare problemi di duplex. Tuttavia, se per i sistemi legacy è necessaria una configurazione manuale, gli amministratori di rete possono utilizzare la CLI di Aruba AOS-CX per impostare manualmente velocità e duplex. È fondamentale notare che, mentre le velocità di 10 Mbps e 100 Mbps possono essere forzate in half-duplex o full-duplex, lo standard Gigabit (1000 Mbps) impone la negoziazione automatica per una corretta sincronizzazione dell'orologio (determinazione Master/Slave) tra le interfacce fisiche.

Compatibilità elettromagnetica (EMC) e norme di schermatura

Operare in ambienti IT ad alta densità espone l'hardware di rete a vari livelli di interferenza elettromagnetica (EMI) e interferenze a radiofrequenza (RFI). Il modulo R9D17A è progettato con un alloggiamento in lega di zinco placcato oro completamente chiuso che offre una schermatura superiore contro i campi elettromagnetici esterni. Questa robusta schermatura impedisce al modulo di emettere radiazioni dannose e protegge i circuiti interni sensibili dall'influenza di dispositivi elettronici vicini.

Per garantire la massima protezione contro le interferenze elettromagnetiche (EMI), la porta RJ45 dell'R9D17A è dotata di linguette di messa a terra integrate che entrano in contatto diretto con la schermatura dei cavi patch STP (Shielded Twisted Pair) o FTP (Foiled Twisted Pair). Se correttamente collegato a terra tramite lo chassis dello switch, questo meccanismo di schermatura dissipa in modo sicuro le scariche elettrostatiche (ESD) e i disturbi ad alta frequenza. Il ricetrasmettitore è certificato secondo i principali standard internazionali di compatibilità elettromagnetica (EMC), tra cui FCC Parte 15 Classe B e marchio CE, garantendo un funzionamento sicuro e silenzioso negli ambienti aziendali.

Caratteristiche di latenza della porta e tasso di errore di bit (BER).

Poiché i moduli SFP in rame devono convertire attivamente i segnali digitali serializzati provenienti dal backplane host in tensioni analogiche per i doppini intrecciati in rame, introducono un piccolo ritardo di propagazione, noto come latenza di porta. L'R9D17A contiene un DSP ad alta efficienza che riduce al minimo questa latenza a livelli inferiori al microsecondo. Pur essendo leggermente superiore alla latenza quasi nulla dei cavi in ​​rame a collegamento diretto (DAC) o della fibra ottica, la latenza fisica del ricetrasmettitore dell'R9D17A rimane praticamente impercettibile per le applicazioni aziendali standard, il VoIP e lo streaming video.

Oltre alla bassa latenza, il processore di segnale digitale interno è dotato di correzione avanzata degli errori in avanti (FEC) ed equalizzazione adattiva. Questi algoritmi analizzano costantemente l'onda analogica in ingresso, compensando l'attenuazione del segnale, il roll-off delle alte frequenze e la diafonia. Grazie a queste compensazioni attive, l'R9D17A mantiene costantemente un tasso di errore di bit (BER) eccezionalmente basso, inferiore a 10⁻¹² in condizioni operative standard. Ciò significa che viene trasmesso meno di un bit corrotto ogni mille miliardi di bit elaborati, garantendo una trasmissione dei dati estremamente affidabile.

💥 Compatibilità degli interruttori e supporto software per R9D17A

Nell'ecosistema HPE Aruba, il transceiver R9D17A richiede una rigorosa compatibilità con i modelli hardware supportati, comandi CLI precisi e policy di raggruppamento delle porte definite. Gli switch Aruba utilizzano sistemi operativi intelligenti che convalidano attivamente i transceiver connessi per garantire prestazioni stabili e prevenire conflitti hardware. Assicurarsi che l'infrastruttura soddisfi questi specifici requisiti tecnici è essenziale per un'implementazione stabile e di successo.

Modelli hardware Aruba Instant On e AOS-CX compatibili

Il modulo SFP in rame R9D17A è progettato per garantire un'ampia compatibilità con le principali linee di prodotti HPE Aruba. È concepito per funzionare senza problemi sia negli ambienti delle piccole imprese gestiti dalla serie Instant On, sia nelle complesse reti aziendali che utilizzano la piattaforma modulare AOS-CX.

In fase di pianificazione dell'installazione, il modulo è ufficialmente supportato da diverse famiglie hardware principali:

• Serie di switch Aruba Instant On: il ricetrasmettitore è completamente compatibile con le porte uplink SFP dei più diffusi switch smart-managed, incluse le serie Instant On 1930 e 1960. Consente alle piccole e medie imprese di convertire facilmente i propri uplink in fibra SFP rimanenti in porte in rame gigabit per il collegamento ai server locali.
• Serie ArubaOS-CX (AOS-CX) Enterprise: per ambienti campus e data center, l'R9D17A è supportato sugli switch enterprise di fascia alta. Ciò include le versatili serie di switch di accesso Aruba 6000, 6100 e 6200F/M, nonché la serie ad alte prestazioni Aruba 6300M/Y, dove sono richieste porte di uplink e di stacking flessibili.
• Serie AOS-CX Aggregation e Core: in configurazioni più complesse, il modulo può essere installato negli slot SFP+ o SFP28 delle schede di linea dello chassis modulare Aruba 6400 e degli switch Aruba serie 8100/8360, a condizione che le policy delle porte consentano configurazioni a velocità 1G.

Configurazione della porta e identificazione tramite riga di comando (CLI)

Una volta collegato a uno switch Aruba, il modulo R9D17A esegue un processo di inizializzazione automatico. Gli amministratori di rete possono facilmente verificare lo stato del transceiver e leggerne le informazioni hardware utilizzando i comandi standard dell'interfaccia a riga di comando (CLI). Eseguendo il comando "show interface transceiver" nella CLI, si potrà verificare immediatamente se lo switch riconosce il modulo come un SFP R9D17A valido.

Per una risoluzione dei problemi più approfondita, è possibile utilizzare il comando show interface transceiver detail per leggere la EEPROM interna del modulo. Questo comando visualizza importanti dettagli di produzione, come il numero di serie, il nome del fornitore e la temperatura di esercizio. Inoltre, se si utilizza un modulo compatibile di terze parti anziché l'hardware HPE originale, è possibile configurare globalmente il comando allow-unsupported-transceiver per garantire che la porta dello switch rimanga abilitata e pienamente operativa.

Politiche di raggruppamento delle porte SFP e di negoziazione della velocità

Su molti switch Aruba, gli slot SFP sono raggruppati in blocchi che condividono un controller interno. Poiché il R9D17A è un transceiver da 1G, il suo inserimento in uno slot ad alta velocità (10G o 25G) può talvolta influire sulle altre porte dello stesso gruppo. A seconda del modello di switch, la configurazione di una porta a velocità 1G potrebbe richiedere che tutte le altre porte del gruppo funzionino alla stessa velocità, oppure potrebbe disabilitare temporaneamente gli slot rimanenti.

Inoltre, quando si collega il modulo 1G R9D17A a una porta SFP+ 10G, lo switch potrebbe non regolare automaticamente la velocità. In questo caso, gli amministratori di rete devono accedere manualmente alla CLI dello switch e impostare la velocità della porta a 1000 Mbps. Assicurarsi che entrambe le estremità del cavo siano impostate su negoziazione automatica o che la velocità sia configurata manualmente è fondamentale per evitare discrepanze di velocità e perdita di pacchetti.

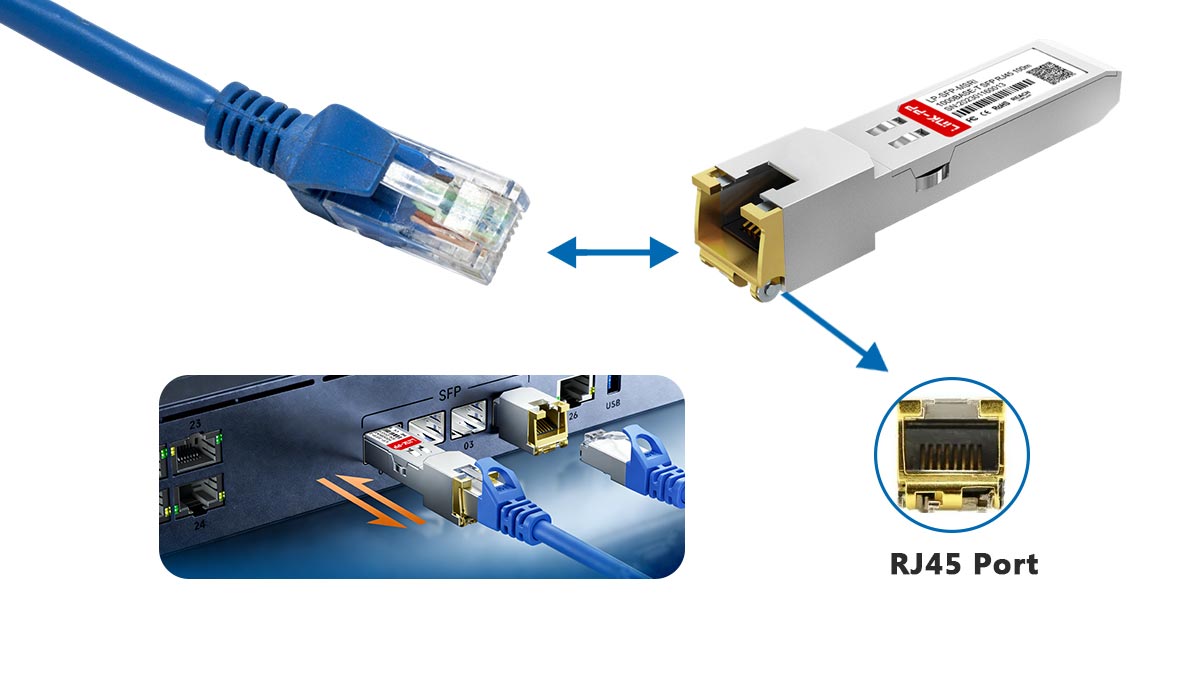

💥 Installazione e integrazione hardware di R9D17A

Per una corretta installazione fisica, il transceiver R9D17A deve essere installato e gestito secondo rigorosi protocolli di integrazione hardware. Poiché i moduli SFP in rame generano carichi termici più elevati e richiedono cablaggi più spessi rispetto ai transceiver ottici, una corretta gestione fisica è essenziale. Il rispetto delle procedure standardizzate per la sostituzione a caldo, la sicurezza della connessione RJ45, lo scarico della tensione dei cavi e la dissipazione del calore previene direttamente danni fisici alle porte e il degrado del segnale a lungo termine.

Protocolli di hot-swapping e inserimento/rimozione sicuri

Il modello R9D17A è progettato per supportare la sostituzione a caldo, consentendo agli amministratori di rete di collegare o scollegare il transceiver senza spegnere lo switch Aruba host. Questa funzionalità riduce al minimo i tempi di inattività della rete durante gli aggiornamenti o la manutenzione, ma richiede un'attenta manipolazione per evitare danni elettrici.

Per garantire un processo di installazione e rimozione sicuro, i tecnici devono seguire questi passaggi strutturati:

• Protezione dalle scariche elettrostatiche (ESD): indossare sempre un braccialetto antistatico con messa a terra prima di maneggiare il ricetrasmettitore. I circuiti interni sensibili dell'R9D17A possono essere facilmente danneggiati dall'elettricità statica, pertanto si raccomanda vivamente di evitare il contatto diretto con i contatti dorati sul retro del modulo.
• Allineamento e inserimento corretti: allineare il modulo R9D17A con lo slot SFP di destinazione sullo switch. Far scorrere delicatamente il modulo nello slot fino a sentire un clic in posizione, che indica che il connettore interno è completamente inserito nel backplane dello switch. Non forzare mai il ricetrasmettitore; se si avverte resistenza, verificare la presenza di detriti o un disallineamento della porta.
• Estrazione e rimozione sicure: prima di estrarre il modulo, scollegare sempre il cavo patch in rame RJ45. Successivamente, individuare il meccanismo di bloccaggio a clip sulla parte anteriore dell'R9D17A, tirarlo verso il basso per sbloccare il meccanismo interno e quindi far scorrere delicatamente il ricetrasmettitore fuori dall'alloggiamento.

Meccanismo di inserimento e bloccaggio del cavo patch in rame RJ45

Il collegamento fisico tra l'R9D17A e la rete locale si basa su una connessione RJ45 standard. Garantire un aggancio sicuro tra il ricetrasmettitore e il cavo patch è fondamentale per prevenire connessioni intermittenti o interruzioni accidentali del collegamento causate dal movimento del cavo.

Quando si inserisce il cavo patch in rame RJ45 nell'R9D17A, spingere saldamente il connettore nella porta fino a sentire un distinto "clic" proveniente dalla linguetta di bloccaggio in plastica della spina RJ45. Questo clic indica che il meccanismo di bloccaggio si è innestato correttamente nell'incavo interno dell'alloggiamento del ricetrasmettitore, bloccando il cavo in posizione. Per rimuovere il cavo patch, è sufficiente premere sulla linguetta di rilascio in plastica del connettore e tirare il cavo dritto verso l'esterno, assicurandosi di non tirare la guaina o il cavo stesso, poiché ciò potrebbe allungare i fili di rame.

Protezione dalla trazione del cavo e conformità al raggio di curvatura

I cavi Ethernet in rame sono notevolmente più pesanti e meno flessibili dei cavi patch in fibra ottica. Quando più moduli R9D17A vengono installati vicini, il peso complessivo dei cavi in ​​rame può esercitare una pressione meccanica sulle porte SFP, danneggiando potenzialmente nel tempo i contatti interni dello switch.

Per mantenere l'integrità strutturale e ottimizzare la trasmissione del segnale, gli ingegneri devono dare priorità alle seguenti linee guida per il cablaggio:

• Implementazione di soluzioni per la riduzione della tensione dei cavi: utilizzare gestori di cavi orizzontali, barre di fissaggio o fascette in velcro all'interno del rack del server per sostenere il peso dei cavi patch in rame. Questo supporto strutturale impedisce ai cavi di esercitare una trazione verso il basso sulle porte RJ45 del R9D17A.
• Mantenimento del raggio di curvatura minimo: evitare curve strette o pieghe nei cavi di rame in prossimità del connettore del ricetrasmettitore. Per i cavi standard di categoria 6, è necessario mantenere un raggio di curvatura minimo pari a quattro volte il diametro esterno del cavo per prevenire il degrado del segnale, la diafonia in prossimità del punto di connessione (NEXT) e danni fisici alle coppie di conduttori in rame intrecciati internamente.

Dissipazione del calore delle porte in configurazioni di switch impilati

I moduli SFP in rame si riscaldano considerevolmente di più rispetto ai moduli ottici perché il transceiver del livello fisico (PHY) all'interno dell'SFP in rame richiede una maggiore potenza per trasmettere i segnali elettrici sui cavi a doppino intrecciato. Quando si implementano più moduli R9D17A in ambienti con switch impilati o in configurazioni di patch ad alta densità, la gestione della dissipazione del calore diventa una priorità operativa fondamentale.

Per evitare il surriscaldamento dello chassis dello switch e per mantenere le temperature delle porte entro limiti operativi di sicurezza, si raccomanda vivamente di non raggruppare i moduli SFP in rame direttamente adiacenti tra loro. Ove possibile, distribuire i moduli R9D17A su diversi banchi di porte o alternarli con slot vuoti o ricetrasmettitori in fibra ottica a bassa emissione di calore. Assicurarsi che il rack abbia un flusso d'aria orizzontale adeguato e che le ventole di raffreddamento interne dello switch funzionino in modo ottimale preverrà il thermal throttling e prolungherà la durata sia dei ricetrasmettitori che dello switch host.

💥 Diagnostica e risoluzione dei problemi per le porte R9D17A

Quando si verificano problemi di rete, flussi di lavoro diagnostici rapidi sono essenziali per ridurre al minimo i tempi di inattività. La risoluzione dei problemi della porta SFP in rame R9D17A prevede l'isolamento dei guasti a livello fisico, la lettura della telemetria hardware e la correzione delle discrepanze di velocità. Seguendo procedure di test strutturate e utilizzando le funzionalità di diagnostica integrate dello switch, gli amministratori di rete possono ripristinare rapidamente una connettività stabile.

Esecuzione di test sullo stato del collegamento e sull'integrità del cavo

Il primo passo per la risoluzione dei problemi di una porta R9D17A non funzionante consiste nell'eseguire test di base sullo stato del collegamento e sull'integrità del cavo. Se il collegamento fisico è interrotto, i tecnici devono verificare che entrambe le estremità del cavo siano collegate saldamente e controllarne lo stato tramite l'interfaccia dello switch. Per un controllo più approfondito, gli switch Aruba moderni dispongono di strumenti diagnostici integrati di riflettometria nel dominio del tempo (TDR).

Eseguendo un test TDR del cavo dalla CLI dello switch, è possibile individuare con precisione la posizione di un guasto in un cavo di rame, come un circuito aperto, un cortocircuito o un'incompatibilità di impedenza. Questo test diagnostico invia impulsi elettrici lungo il cavo Cat5e/Cat6 e ne misura le riflessioni, indicando con precisione a quanti metri di distanza si trova l'interruzione. Ciò evita che i tecnici perdano tempo a sostituire il modulo R9D17A quando la causa reale del problema è una presa a muro o un cavo patch danneggiati.

Monitoraggio della temperatura e dei livelli di tensione del modulo SFP

A differenza dei moduli ricetrasmettitori ottici, il modulo SFP in rame R9D17A non supporta il monitoraggio ottico digitale (DOM) o il monitoraggio diagnostico digitale (DDM). Poiché il modulo è privo di questi sensori diagnostici interni, l'esecuzione di comandi come "show interface transceiver detail" sullo switch Aruba host non visualizzerà la temperatura di esercizio o i livelli di tensione in tempo reale per questa porta.

Per monitorare la sicurezza termica e di alimentazione, gli amministratori di rete devono affidarsi ai sensori ambientali interni dello switch host. Il monitoraggio della temperatura complessiva dello chassis e dello stato dell'alimentatore (PSU) tramite l'interfaccia a riga di comando (CLI) dello switch fornisce i parametri di riferimento necessari per garantire che il modulo in rame funzioni in un ambiente sicuro e non causi surriscaldamenti localizzati.

Identificazione e risoluzione dei problemi comuni riscontrati durante la negoziazione dei collegamenti.

Uno dei problemi più frequenti con i moduli SFP in rame è un errore di negoziazione del collegamento, in cui il modulo R9D17A e il dispositivo finale collegato non riescono a concordare una velocità o una modalità duplex. Questo si manifesta tipicamente con uno stato di "collegamento disconnesso" o causa cicli ripetuti di attivazione e disattivazione della connessione.

Per risolvere gli errori di negoziazione, assicurarsi che sia la porta dello switch Aruba che il dispositivo a valle siano impostati su negoziazione automatica. Se ci si connette a un dispositivo legacy che richiede una velocità predefinita, configurare manualmente entrambi i lati con impostazioni di velocità e duplex identiche. Evitare, ove possibile, le configurazioni "half-duplex", poiché una mancata corrispondenza del duplex (un lato in modalità automatica e l'altro in modalità full-duplex forzata) causerà una grave perdita di pacchetti, collisioni tardive e prestazioni di rete lente.

Interpretazione dei contatori e dei log degli errori di porta per l'isolamento dei guasti

Quando un collegamento è attivo ma presenta prestazioni scadenti, i contatori di errore delle porte dello switch sono preziosi per isolare il problema. Gli amministratori dovrebbero monitorare le statistiche dell'interfaccia per individuare eventuali errori che si accumulano, come errori di controllo di ridondanza ciclica (CRC), errori di tipo "runts", "giant" o errori di allineamento.

Un accumulo di errori CRC è un classico segnale di problemi a livello fisico, come interferenze elettromagnetiche, un connettore RJ45 danneggiato o un cavo posizionato troppo vicino a linee elettriche ad alta tensione. Se i contatori degli errori continuano ad aumentare rapidamente sotto carico, provare innanzitutto a sostituire il cavo patch. Se gli errori persistono su cavi diversi, il problema potrebbe risiedere in un contatto danneggiato della porta RJ45 R9D17A o in un chip transceiver difettoso, il che indica la necessità di sostituire il modulo.

💥 Sfide di approvvigionamento e fattori di costo del componente OEM R9D17A

L'acquisizione di ricetrasmettitori R9D17A originali (OEM) comporta notevoli ostacoli di bilancio e logistici per i reparti IT. Sebbene l'acquisto di hardware HPE Aruba a marchio HPE garantisca la compatibilità, comporta un costo decisamente superiore e potenziali ritardi nelle consegne. Superare queste difficoltà di approvvigionamento richiede una chiara comprensione delle strutture di prezzo degli OEM, delle dinamiche della catena di fornitura e degli standard di settore.

Analisi del prezzo per porta dell'hardware dei ricetrasmettitori OEM

L'acquisto di moduli R9D17A originali OEM comporta un costo per porta elevato che può far lievitare rapidamente i budget di rete complessivi. I transceiver di marca hanno spesso un prezzo di gran lunga superiore rispetto a equivalenti con funzionalità identiche, semplicemente per via del logo del produttore e dell'assistenza inclusa. Quando si estendono le implementazioni edge su decine di switch, questo sovrapprezzo si accumula rapidamente, costringendo i progettisti di rete attenti al budget a valutare attentamente l'impatto finanziario dell'acquisto esclusivo di hardware OEM rispetto ad alternative compatibili di terze parti più economiche.

Tempi di consegna della catena di approvvigionamento e vincoli di inventario

L'approvvigionamento di moduli R9D17A originali tramite canali ufficiali può facilmente compromettere le tempistiche stringenti dei progetti a causa di tempi di consegna imprevedibili. Quando uno switch di rete si guasta o si rende necessaria un'espansione d'emergenza, attendere settimane per la consegna delle scorte ufficiali del produttore non è semplicemente un'opzione praticabile. Questa imprevedibilità della catena di approvvigionamento costringe i team IT a immobilizzare budget preziosi acquistando e immagazzinando in anticipo moduli R9D17A aggiuntivi come "scorte di sicurezza" solo per evitare potenziali tempi di inattività, evidenziando la necessità operativa di alternative di approvvigionamento più facilmente disponibili e immediate.

Comprendere la standardizzazione degli accordi multi-fonte (MSA).

Il Multi-Source Agreement (MSA) è uno standard di settore che definisce le dimensioni fisiche, le interfacce elettriche e le linee guida di segnalazione per i ricetrasmettitori SFP. Poiché l'R9D17A è progettato per soddisfare questi standard di cooperazione, qualsiasi ricetrasmettitore conforme all'MSA è fisicamente ed elettricamente identico alla versione OEM. La comprensione delle linee guida MSA consente ai team di approvvigionamento di avere maggiore controllo, garantendo che le alternative di terze parti, realizzate secondo questi standard aperti, si adattino e funzionino correttamente negli stessi slot dello switch senza danneggiare l'hardware host.

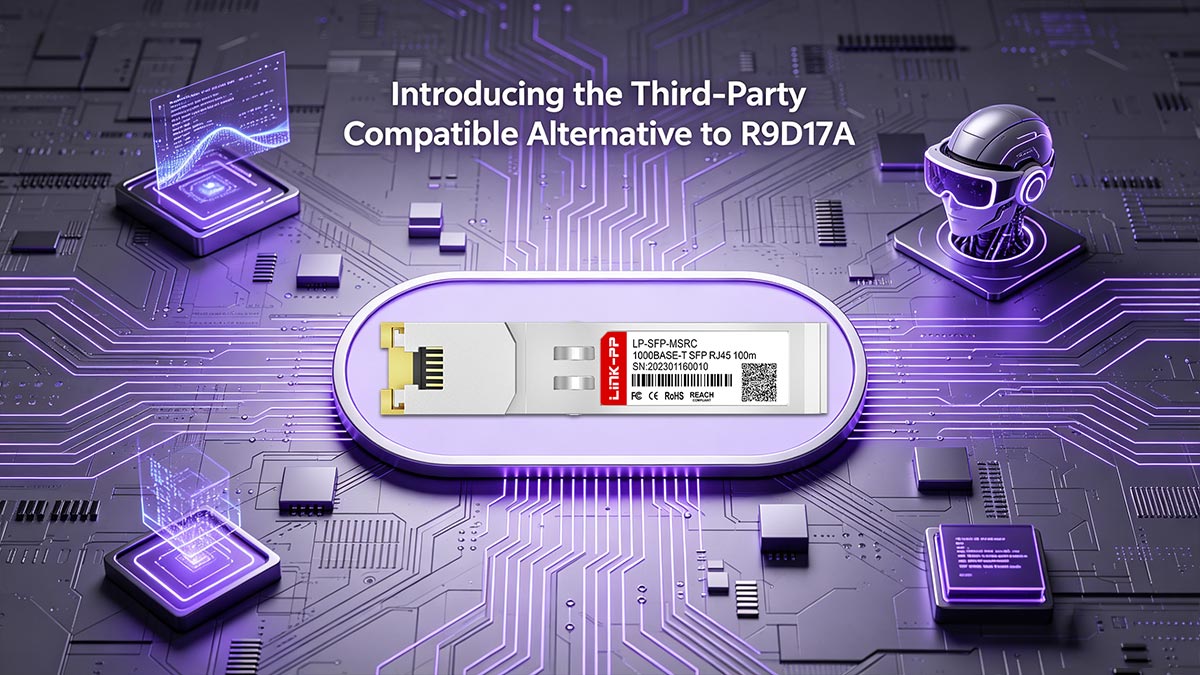

💥 Presentiamo l'alternativa compatibile di terze parti al modello R9D17A

Sebbene l'originale HPE Aruba R9D17A offra prestazioni garantite, l'implementazione del LINK-PP Il modulo RJ45 LP-SFP-MSRC offre una soluzione semplice per aggirare i sovrapprezzi dei produttori OEM e i ritardi della catena di fornitura. Progettato specificamente per soddisfare le specifiche R9D17A, questo ricetrasmettitore conforme allo standard MSA rappresenta un'alternativa diretta e di alta qualità. L'analisi della sua architettura tecnica, della compatibilità del firmware e della qualità costruttiva dimostra come offra prestazioni gigabit identiche a un costo per porta significativamente inferiore.

Panoramica tecnica del LINK-PP Modulo RJ45 LP-SFP-MSRC

Il LP-SFP-MSRC di LINK-PP Si tratta di un ricetrasmettitore SFP in rame 1000BASE-T progettato per sostituire direttamente l'HPE Aruba R9D17A. Basato sugli standard MSA (Multi-Source Agreement), presenta le stesse dimensioni fisiche e la stessa disposizione dei connettori host del modulo OEM. Supporta pienamente la negoziazione automatica a 10/100/1000 Mbps e offre velocità gigabit affidabili su cavi in ​​rame standard Cat5e o Cat6 fino a 100 m.

All'interno, il modulo LP-SFP-MSRC utilizza chip transceiver di alta qualità ed efficienti dal punto di vista energetico, che mantengono il consumo di energia ben al di sotto del limite standard di 1.0 Watt. Ciò garantisce che il modulo funzioni a basse temperature e si integri perfettamente nelle porte degli switch esistenti senza assorbire energia in eccesso o creare punti di surriscaldamento, rendendolo un'alternativa incredibilmente affidabile per configurazioni rack aziendali ad alta densità.

Codifica EEPROM e compatibilità del firmware con gli switch Aruba

Il fattore più critico per qualsiasi ricetrasmettitore di terze parti è la sua perfetta integrazione con il sistema operativo dello switch host. Il modulo LP-SFP-MSRC è programmato con un firmware EEPROM personalizzato che corrisponde esattamente alle chiavi di identificazione univoche del fornitore e alle firme crittografiche richieste da HPE Aruba. Una volta inserito in uno switch Aruba Instant On o AOS-CX, il sistema host legge istantaneamente questo database integrato e identifica il modulo come un autentico equivalente R9D17A.

Questa meticolosa corrispondenza del firmware garantisce una vera esperienza plug-and-play senza attivare blocchi software o messaggi di avviso nella console dello switch. Grazie al perfetto allineamento con i protocolli di verifica di Aruba, il modulo LP-SFP-MSRC si inizializza immediatamente dopo l'inserimento, consentendo allo switch di applicare automaticamente i profili di porta, i limiti di potenza e i comportamenti di negoziazione della velocità corretti.

Confronto tra qualità costruttiva fisica e livello dei componenti

In termini di costruzione fisica, LINK-PPIl modulo LP-SFP-MSRC si comporta eccezionalmente bene rispetto all'R9D17A OEM. È dotato di un robusto alloggiamento in lega di zinco placcato oro che offre un'eccellente protezione contro l'usura fisica e le interferenze elettromagnetiche (EMI). Il connettore femmina RJ45 è costruito con linguette a molla resistenti che assicurano un aggancio saldo e sicuro con i cavi patch Ethernet standard.

A livello di componente, LINK-PP Utilizza chip PHY (Physical Layer Yield) di altissima qualità e standard di settore, oltre a microprocessori interni. I layout dei PCB sono progettati con precisione per ridurre al minimo la perdita di segnale e mantenere un basso tasso di errore di bit (BER) inferiore a 10⁻¹². Questo elevato livello di qualità costruttiva garantisce che il modulo di terze parti offra prestazioni identiche alla versione OEM nelle normali condizioni di utilizzo aziendale.

Rapporto prezzo/prestazioni di LINK-PP Soluzioni

Il principale fattore determinante nella scelta del LINK-PP LP-SFP-MSRC è il suo eccezionale rapporto prezzo-prestazioni. Eliminando il ricarico elevato associato al marchio OEM, LINK-PP Offre le stesse prestazioni gigabit, compatibilità hardware e qualità costruttiva a una frazione del costo di un R9D17A originale.

Per i responsabili IT e i team acquisti, questo notevole risparmio sui costi fa un'enorme differenza, soprattutto quando si tratta di aggiornare decine di porte switch in diverse filiali. LINK-PP Consente alle organizzazioni di ottimizzare i propri budget IT, reindirizzando i fondi risparmiati verso le esigenze infrastrutturali principali, pur mantenendo una rete in rame di livello aziendale altamente affidabile.

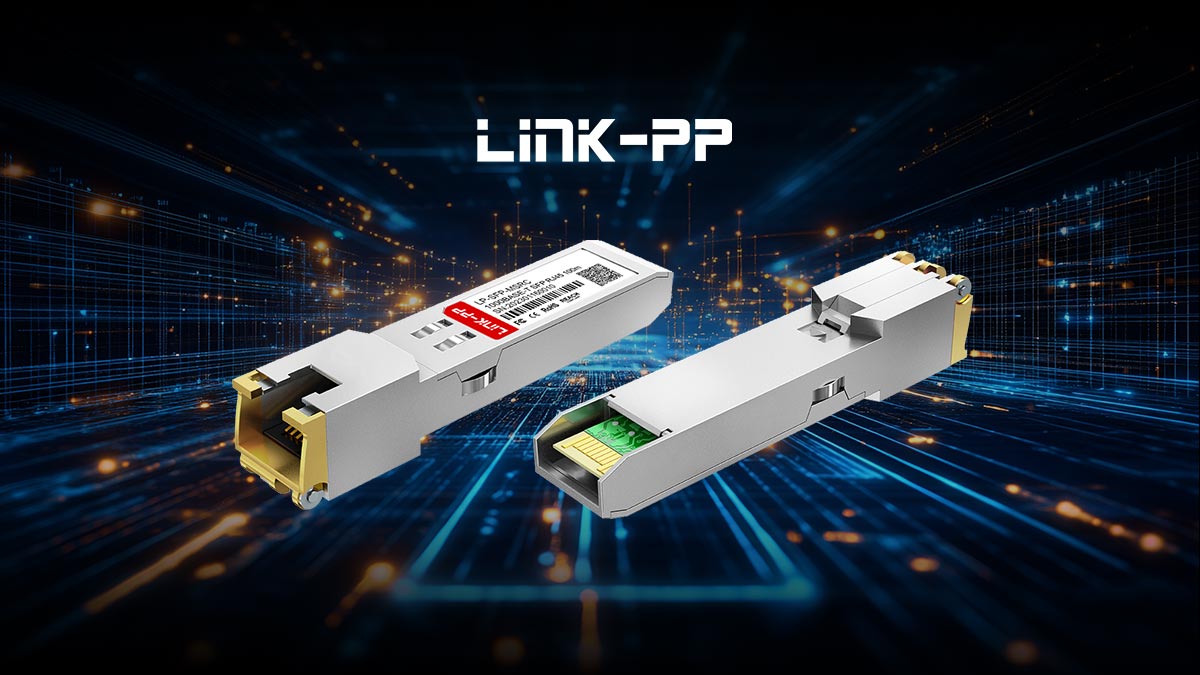

💥 Riepilogo delle specifiche tecniche R9D17A e integrazione alternativa

L'implementazione del modulo SFP in rame R9D17A è un modo eccellente per portare la connettività gigabit in rame agli switch Aruba incentrati sulla fibra, a condizione che si gestiscano correttamente l'installazione fisica, le caratteristiche termiche e le politiche delle porte. Mentre l'hardware OEM garantisce l'affidabilità plug-and-play, alternative di terze parti di alta qualità come il LINK-PP I moduli LP-SFP-MSRC offrono prestazioni identiche, piena compatibilità del firmware ed eccellente qualità costruttiva. Scegliendo alternative conformi allo standard MSA, gli amministratori di rete possono facilmente superare i vincoli di budget e i ritardi della catena di fornitura senza compromettere la disponibilità della rete o l'integrità del segnale.

Se sei pronto a scalare la tua infrastruttura di rete e a massimizzare il tuo budget IT, scegliere ricetrasmettitori di alta qualità e completamente compatibili è la strada più intelligente da percorrere. Esplora la nostra gamma completa di soluzioni di rete ad alte prestazioni e assicurati oggi stesso i tuoi moduli SFP in rame compatibili visitando il sito. LINK-PP Negozio ufficiale.
