Panduan Kompatibilitas Transceiver XFP 10GB untuk Jaringan 10G

The Transceiver XFP 10GB XFP adalah salah satu modul optik dasar yang digunakan dalam jaringan Ethernet 10 Gigabit generasi awal dan menengah. Dirancang sebagai antarmuka optik 10G yang dapat dilepas pasang (hot-swappable) dan independen protokol, modul XFP mendukung berbagai aplikasi, termasuk Ethernet, Fibre Channel, dan SONET/SDH. Tergantung pada varian optiknya, modul ini beroperasi pada panjang gelombang 850nm, 1310nm, atau 1550nm, memungkinkan jarak transmisi dari tautan multimode jarak pendek hingga koneksi kelas operator jarak jauh.

Meskipun industri telah beralih ke faktor bentuk yang lebih kecil seperti SFP+ dan QSFP, modul XFP tetap sangat relevan dalam infrastruktur perusahaan lama, jaringan transportasi telekomunikasi, dan skenario peningkatan basis terpasang. Banyak insinyur jaringan masih menemukan port XFP di switch, router, dan peralatan transportasi optik yang lebih lama, sehingga pemahaman kompatibilitas sangat penting untuk pemeliharaan, perluasan, dan peningkatan yang hemat biaya.

Dalam praktiknya, sebagian besar tantangan dengan transceiver XFP 10GB tidak terkait dengan keterbatasan kecepatan atau protokol, melainkan kendala kompatibilitas—termasuk batasan pengkodean vendor, matriks dukungan switch, ketidaksesuaian jenis serat (MMF vs SMF), dan pemilihan panjang gelombang yang salah. Masalah-masalah ini sering muncul dalam diskusi pemecahan masalah di dunia nyata, di mana para insinyur mencoba mencampur XFP dengan lingkungan SFP+ atau menerapkan optik di seluruh platform yang tidak didukung.

Panduan ini dirancang untuk membantu para insinyur jaringan, pembeli TI, dan integrator sistem memahami dengan jelas bagaimana kompatibilitas XFP bekerja dalam implementasi nyata, faktor-faktor apa yang menentukan apakah suatu modul akan berfungsi dengan benar pada perangkat tertentu, dan bagaimana menghindari kegagalan interoperabilitas yang umum terjadi.

Setelah membaca artikel ini, Anda akan dapat mengevaluasi dengan percaya diri:

• Apakah modul XFP 10GB didukung oleh switch atau router Anda?
• Bagaimana jenis serat dan panjang gelombang memengaruhi keberhasilan koneksi
• Mengapa XFP dan SFP+ tidak dapat saling menggantikan secara langsung?
• Dan bagaimana cara memilih modul yang tepat untuk performa 10G yang stabil di jaringan produksi.

Pendekatan praktis yang berfokus pada kompatibilitas ini mencerminkan bagaimana XFP sebenarnya digunakan di lingkungan modern—di mana infrastruktur lama memenuhi persyaratan peningkatan 10G yang terus berkembang.

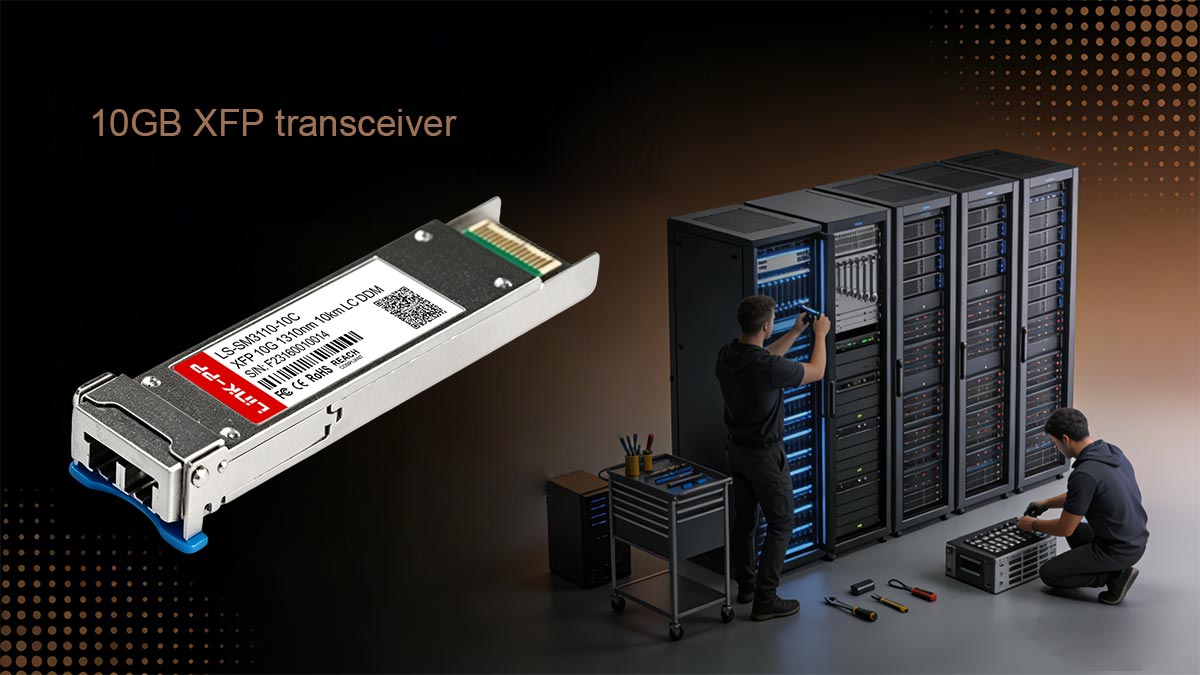

🌐 Apa itu transceiver XFP 10GB?

Transceiver XFP 10GB adalah modul optik standar yang digunakan untuk mengirim dan menerima data pada kecepatan 10 Gigabit per detik (10G) melalui jaringan serat optik. Istilah XFP merupakan singkatan dari “10 Gigabit Small Form Factor Pluggable”, yang mengacu pada transceiver optik yang dapat dilepas pasang saat beroperasi (hot-swappable) dan dirancang khusus untuk tautan komunikasi berkecepatan tinggi.

Berbeda dengan antarmuka optik tetap sebelumnya, modul XFP dirancang sebagai komponen independen dan tidak bergantung pada protokol, yang berarti modul ini dapat mendukung berbagai standar jaringan seperti 10G Ethernet, Fibre Channel, dan SONET/SDH. Fleksibilitas ini menjadikan XFP solusi yang banyak diadopsi selama perluasan awal infrastruktur 10G.

Fungsi Inti dan Prinsip Kerja

Transceiver XFP 10GB mengubah sinyal listrik dari perangkat jaringan menjadi sinyal optik untuk transmisi melalui serat optik, dan kemudian mengubah sinyal optik yang masuk kembali menjadi bentuk listrik di sisi penerima. Hal ini memungkinkan transmisi data berkecepatan tinggi di berbagai jenis jaringan serat optik, yang biasanya menggunakan:

• 850nm (SR – jangkauan pendek, serat multimode)
• 1310nm (LR – jangkauan panjang, serat optik mode tunggal)
• 1550nm (ER/ZR – jangkauan diperpanjang dan ultra-panjang, serat optik mode tunggal)

Tergantung pada spesifikasinya, modul XFP dapat mendukung jarak mulai dari beberapa ratus meter hingga sekitar 80 km, sehingga cocok untuk jaringan kampus maupun sistem transportasi optik metropolitan.

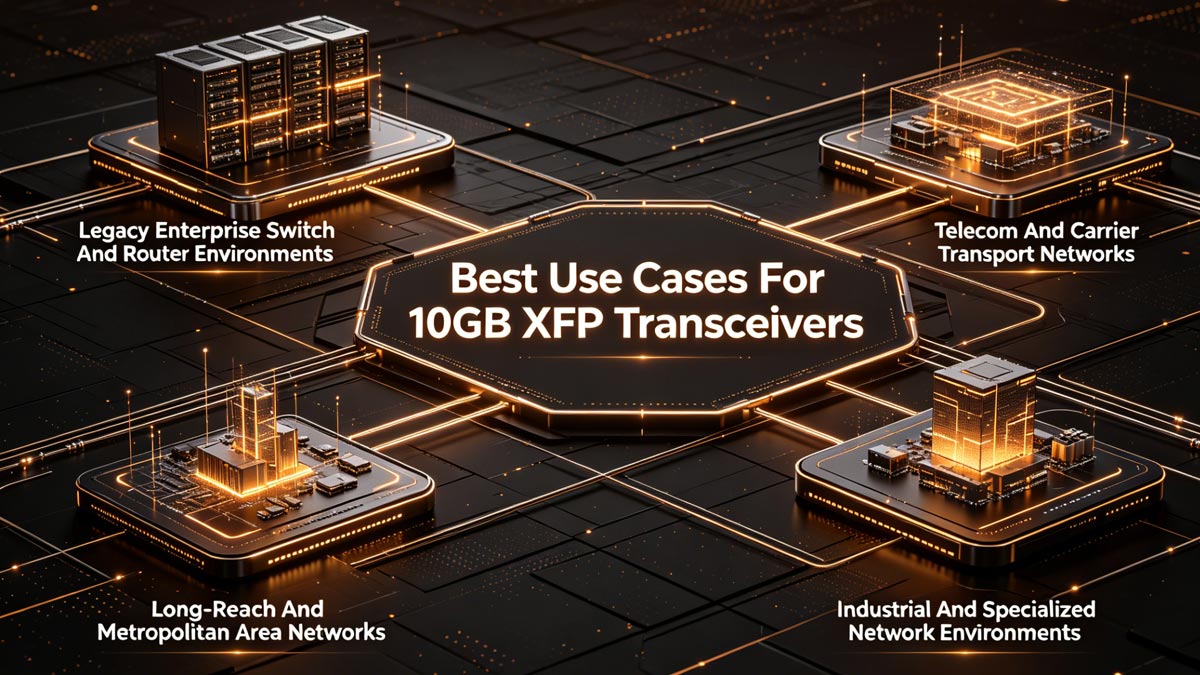

Meskipun faktor bentuk yang lebih baru sebagian besar telah menggantikan XFP di pusat data modern, XFP masih memainkan peran penting di beberapa lingkungan:

• Jaringan perusahaan lama yang menjalankan switch dan router 10G lawas
• Jaringan transportasi telekomunikasi yang menggunakan sistem SONET/SDH atau OTN generasi awal.
• Koneksi Metro Ethernet yang membutuhkan transmisi optik jarak menengah hingga jauh.
• Infrastruktur industri dan kelas operator di mana siklus hidup peralatan panjang.
• Skenario peningkatan di mana port XFP yang ada harus dipertahankan dan bukan diganti.

Dalam kasus-kasus ini, XFP tetap menjadi pilihan yang hemat biaya karena mengganti seluruh sasis atau kartu jalur seringkali lebih mahal daripada sekadar mencari transceiver yang kompatibel.

Mengapa XFP Masih Relevan Hingga Saat Ini

Meskipun industri sebagian besar telah beralih ke modul yang lebih kecil dan lebih hemat daya seperti SFP+ dan QSFP+, XFP terus muncul dalam penerapan di dunia nyata karena beberapa alasan praktis:

1. Ketahanan basis terpasang
   Banyak sistem perusahaan dan telekomunikasi yang dibangun pada era 10G masih beroperasi dengan andal, dan menggantinya tidak selalu dapat dibenarkan secara ekonomi.
2. Persyaratan optik jarak jauh
   Modul XFP, khususnya varian 10GBASE-ER dan 10GBASE-ZR, masih banyak digunakan untuk tautan serat optik jarak jauh hingga puluhan kilometer, di mana kinerja optik yang stabil sangat penting.
3. Penanganan daya optik yang lebih tinggi
   Ukuran XFP yang lebih besar memungkinkan penggunaan komponen optik yang lebih kuat, yang secara historis membuatnya cocok untuk desain dengan daya lebih tinggi atau jangkauan jauh.
4. Fleksibilitas protokol dalam jaringan transportasi
   Dalam lingkungan telekomunikasi, modul XFP seringkali lebih disukai karena dukungannya terhadap berbagai protokol transmisi selain Ethernet.

Posisi dalam Ekosistem 10G Modern

Saat ini, XFP paling tepat dipahami sebagai standar optik 10G lama namun tetap penting. Standar ini biasanya tidak digunakan dalam desain pusat data baru, tetapi tetap penting untuk memelihara dan memperluas infrastruktur yang ada.

Dalam implementasi nyata, para insinyur sering kali menemui XFP selama perencanaan peningkatan, pengujian interoperabilitas, atau pemecahan masalah di lingkungan campuran, oleh karena itu pemahaman tentang perilaku dan batasan kompatibilitasnya masih sangat relevan bagi tim desain dan operasi jaringan.

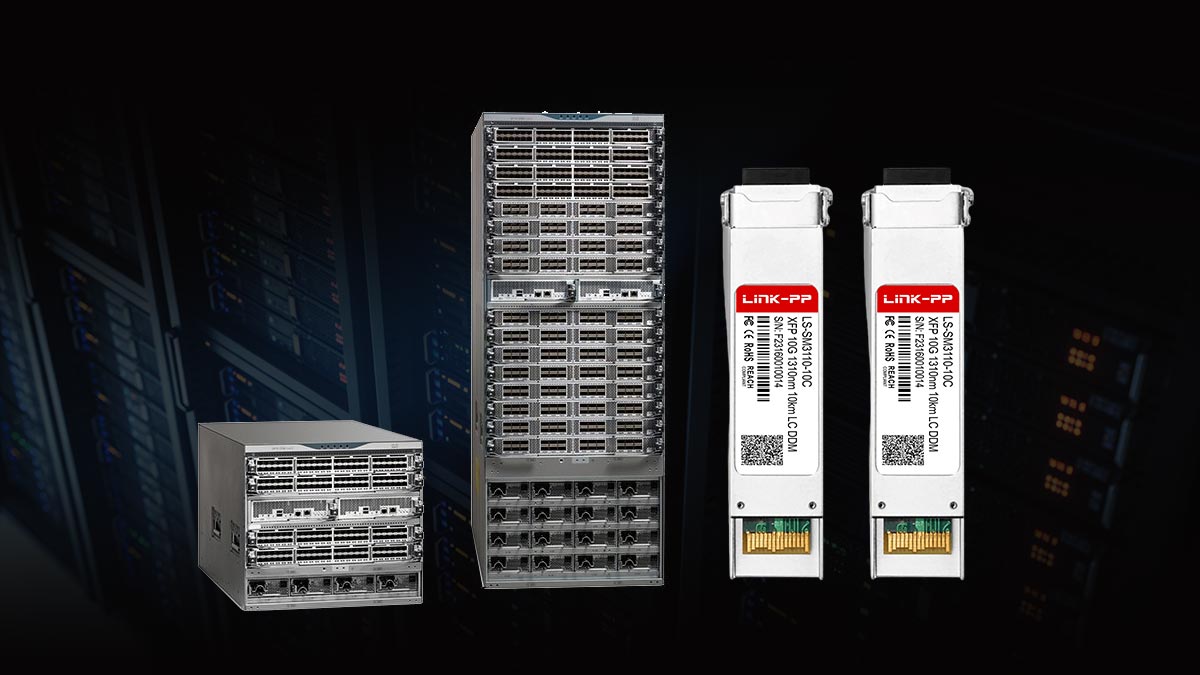

🌐 Dasar-dasar Kompatibilitas Transceiver XFP 10GB

Memahami kompatibilitas transceiver XFP 10GB sangat penting karena sebagian besar masalah di dunia nyata bukan disebabkan oleh standar optik itu sendiri, tetapi oleh keterbatasan platform, batasan vendor, dan ketidaksesuaian lapisan fisik. Dalam praktiknya, tautan XFP yang berfungsi bergantung pada apakah modul tersebut dikenali dengan benar, didukung secara elektrik, dan divalidasi oleh perangkat host.

Dukungan Switch dan Keterbatasan Platform

Faktor kompatibilitas pertama adalah apakah switch, router, atau line card mendukung modul XFP. XFP terutama ditemukan pada peralatan jaringan 10G lama, seperti switch pusat data generasi awal, router kelas operator, dan sistem transportasi telekomunikasi.

Bahkan dalam ekosistem vendor yang sama, dukungan dapat sangat bervariasi. Beberapa platform mendukung XFP dan SFP+ melalui slot yang berbeda, sementara yang lain secara ketat terbatas pada satu faktor bentuk. Jika perangkat tidak secara eksplisit mendukung XFP, modul mungkin secara fisik cocok (dalam kasus langka sangkar atau adaptor yang serupa), tetapi tidak akan beroperasi dengan benar.

Pengkodean Vendor dan Pembatasan Kompatibilitas

Faktor utama yang memengaruhi kegunaan XFP adalah pengkodean vendor (validasi EEPROM atau firmware).

Banyak vendor jaringan seperti Cisco atau Juniper menerapkan pemeriksaan kompatibilitas untuk memastikan hanya optik yang disetujui yang digunakan. Akibatnya:

• Perangkat tersebut dapat memblokir modul XFP pihak ketiga.
• Peringatan seperti "transceiver tidak didukung" mungkin muncul.
• Pelabuhan tersebut mungkin tetap aktif secara administratif tetapi mengalami penurunan operasional.

Meskipun banyak modul pihak ketiga secara elektrik identik dengan versi OEM, batasan pada tingkat perangkat lunak sering kali menentukan apakah modul tersebut berfungsi di lingkungan produksi.

Deteksi Modul dan Komunikasi EEPROM

Saat transceiver XFP 10GB dimasukkan, sistem host melakukan jabat tangan identifikasi berbasis EEPROM. Proses ini memungkinkan perangkat untuk membaca:

• Jenis modul (SR, LR, ER, ZR)
• Panjang gelombang (850nm, 1310nm, 1550nm)
• Jarak transmisi yang didukung
• Data identifikasi vendor

Jika komunikasi ini gagal atau mengembalikan data yang tidak kompatibel, sistem dapat:

• Nonaktifkan port
• Mencegah pembentukan tautan
• Tampilkan peringatan kompatibilitas di log.

Ini adalah salah satu penyebab tersembunyi yang paling umum dari kegagalan tautan XFP dalam penerapan nyata.

Persyaratan Pelabuhan dan Kendala Fisik

Modul XFP memerlukan port (cage) XFP khusus yang dirancang khusus untuk pensinyalan optik 10G. Modul ini tidak dapat saling menggantikan dengan antarmuka SFP+ atau X2.

Persyaratan fisik utama meliputi:

• Slot faktor bentuk XFP yang tepat
• Pasokan daya yang memadai dari sistem host.
• Desain termal yang tepat untuk optik daya tinggi (khususnya modul ER/ZR)

XFP berdaya tinggi dengan jangkauan jauh dapat menghasilkan panas yang jauh lebih banyak, sehingga memerlukan aliran udara yang tepat untuk menjaga kinerja yang stabil.

Alasan Umum Mengapa XFP 10GB Gagal Terhubung

Dalam skenario pemecahan masalah di dunia nyata, kegagalan tautan XFP biasanya termasuk dalam beberapa kategori yang dapat diulang:

1. Jenis Perangkat atau Port yang Tidak Didukung
   Switch atau router tersebut tidak mendukung optik XFP.
2. Penguncian Vendor atau Pengkodean yang Tidak Kompatibel
   Modul ditolak karena validasi EEPROM atau firmware.
3. Ketidakcocokan Jenis Serat
   Menggunakan optik multimode (MMF) pada serat single-mode (SMF), atau sebaliknya.
4. Ketidakcocokan Panjang Gelombang
   Kesalahan pemasangan optik SR, LR, ER, atau ZR.
5. Konektor Serat Optik yang Kotor atau Rusak
   Kontaminasi dapat secara signifikan mengurangi kualitas sinyal optik.
6. Keterbatasan Daya atau Termal
   Hal ini sangat relevan terutama untuk modul ER/ZR jarak jauh dengan konsumsi daya yang lebih tinggi.

Kunci takeaway

Dari segi kompatibilitas, transceiver XFP 10GB bukanlah modul universal yang siap pakai. Hal ini bergantung pada kombinasi dukungan perangkat keras, validasi firmware vendor, spesifikasi optik, dan keselarasan infrastruktur serat optik. Memastikan semua lapisan ini sesuai dengan benar adalah kunci untuk mencapai kinerja 10G yang stabil di jaringan produksi.

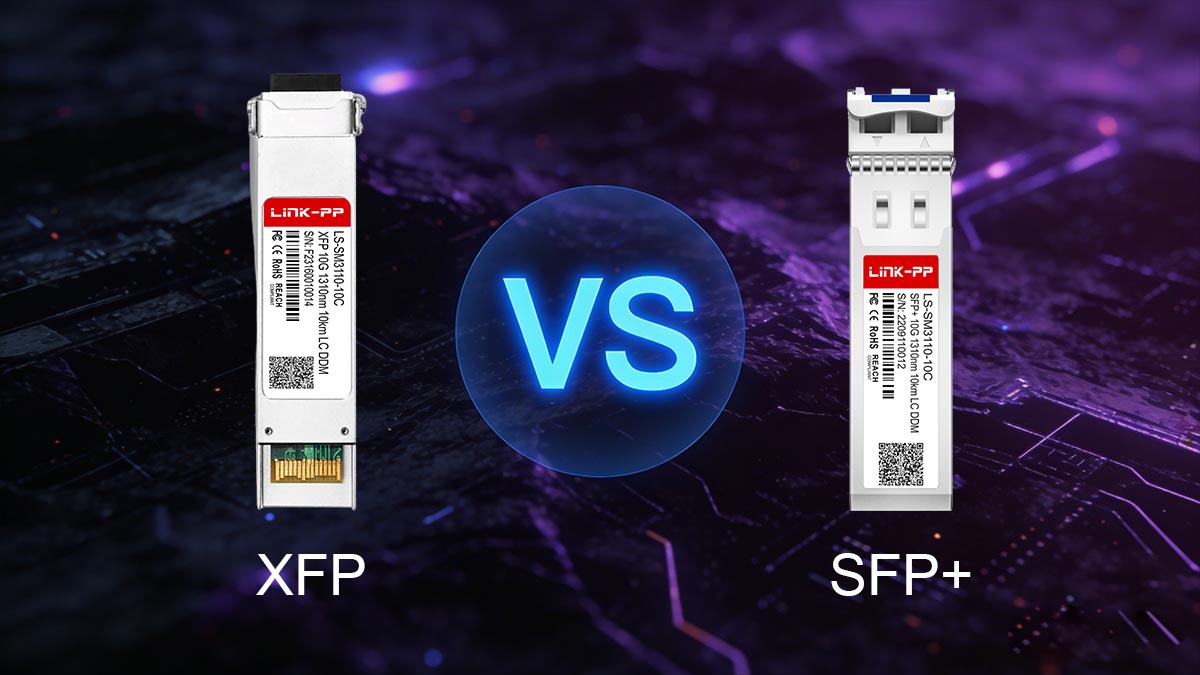

🌐 XFP vs. SFP+: Apa Perbedaannya?

Perbandingan antara transceiver XFP dan SFP+ adalah salah satu pertanyaan paling umum dalam jaringan 10G karena keduanya mendukung 10 Gigabit Ethernet, tetapi keduanya berbeda secara signifikan dalam filosofi desain, ukuran fisik, konsumsi daya, dan strategi penyebaran. Memahami perbedaan ini sangat penting untuk merencanakan peningkatan, memastikan kompatibilitas, dan mengoptimalkan kepadatan port dalam jaringan modern.

Bentuk dan Ukuran Fisik

Perbedaan yang paling terlihat adalah bentuk fisiknya.

• XFP Modul-modul ini lebih besar dan lebih kokoh, dirancang pada awal era 10G ketika integrasi masih kurang ringkas.
• SFP + Modul-modul ini jauh lebih kecil dan merupakan evolusi dari standar SFP sebelumnya, yang dioptimalkan untuk lingkungan pusat data dengan kepadatan tinggi.

Perbedaan ukuran ini secara langsung memengaruhi berapa banyak port yang dapat ditempatkan pada satu switch atau line card.

Konsumsi Daya dan Desain Termal

Modul XFP biasanya mengonsumsi daya lebih besar daripada modul SFP+ karena arsitektur internal yang lebih lama dan integrasi yang lebih sedikit.

• XFP: Konsumsi daya lebih tinggi, terutama pada optik jangkauan jauh (ER/ZR)
• SFP+: Konsumsi daya lebih rendah, dioptimalkan untuk penyebaran padat.

Hal ini membuat SFP+ lebih cocok untuk pusat data modern di mana efisiensi termal dan penghematan energi merupakan faktor desain yang sangat penting.

Kepadatan Port dan Skalabilitas Jaringan

Kepadatan port adalah salah satu alasan utama mengapa industri beralih dari XFP ke SFP+.

• XFP: Kepadatan port lebih rendah karena ukuran modul yang lebih besar
• SFP+: Desain dengan kepadatan tinggi memungkinkan lebih banyak port 10G per switch.

Dalam arsitektur leaf-spine modern, SFP+ mendominasi karena memungkinkan perluasan bandwidth yang terukur tanpa meningkatkan ukuran sasis.

Pertimbangan Peningkatan di Dunia Nyata

Dari perspektif operasional, pilihan antara XFP dan SFP+ jarang hanya bergantung pada performa saja. Sebaliknya, hal itu bergantung pada:

• Infrastruktur perangkat keras yang ada (port XFP lama vs. slot SFP+ modern)
• Keterbatasan anggaran (penggantian sakelar secara keseluruhan vs peningkatan optik)
• Kompatibilitas pabrik serat optik (MMF/SMF sudah terpasang)
• Persyaratan skalabilitas jangka panjang

Dalam banyak kasus, organisasi yang masih menggunakan XFP berfokus pada pemeliharaan dan perpanjangan siklus hidup, sementara pengguna SFP+ biasanya berada dalam fase pertumbuhan dan ekspansi.

Tabel Perbandingan XFP vs. SFP+

Meskipun XFP dan SFP+ sama-sama mendukung kecepatan 10G, keduanya melayani generasi desain jaringan yang berbeda. XFP terutama merupakan solusi jarak jauh dan kelas operator yang sudah ada, sedangkan SFP+ adalah standar modern yang dioptimalkan untuk kepadatan, efisiensi, dan skalabilitas. Untuk sebagian besar penerapan baru, SFP+ lebih disukai, tetapi XFP tetap penting dalam mempertahankan infrastruktur yang ada tanpa penggantian perangkat keras yang mahal.

🌐 Panjang Gelombang XFP, Jenis Serat, dan Jangkauan

Performa transceiver XFP 10GB sebagian besar ditentukan oleh panjang gelombangnya, kompatibilitas jenis serat optik, dan kelas jangkauan optik. Ketiga faktor ini menentukan seberapa jauh data dapat ditransmisikan, jenis serat optik apa yang harus digunakan, dan apakah tautan akan beroperasi dengan andal di lingkungan dunia nyata.

Dalam praktiknya, sebagian besar masalah penerapan XFP berasal dari ketidaksesuaian parameter ini—terutama kebingungan antara serat multimode dan single-mode atau pemilihan jenis jangkauan yang salah (SR, LR, ER, ZR).

850nm XFP (Jangkauan Pendek - SR)

Modul XFP SR 850nm dirancang untuk transmisi jarak pendek melalui serat multimode (MMF).

• Jenis serat optik umum: serat multimode OM2 / OM3 / OM4
• Konektor umum: LC dupleks
• Jangkauan tipikal:
  • ~26m (OM1 legacy MMF)
  • ~300m (OM3)
  • ~400m (OM4 yang dioptimalkan untuk MMF)

Modul-modul ini umumnya digunakan dalam:

• Rak pusat data
• Koneksi antar-sakelar pendek
• Koneksi berkecepatan tinggi di tingkat kampus

Karena jangkauannya yang pendek, optik SR tidak cocok untuk transportasi jarak jauh atau transportasi kelas kurir.

1310nm XFP (Jangkauan Jauh - LR)

Modul XFP LR 1310nm adalah jenis yang paling banyak digunakan di jaringan perusahaan dan metro.

• Jenis serat: Serat mode tunggal (SMF, OS2)
• Konektor: LC dupleks
• Jangkauan tipikal: hingga 10 km

Modul LR umumnya digunakan untuk:

• Koneksi antar gedung
• Jaringan utama kampus
• Lapisan akses Metro Ethernet

Kategori ini mewakili keseimbangan antara biaya, kinerja, dan jarak, menjadikannya salah satu opsi XFP paling praktis dalam penerapan nyata.

1550nm XFP (Jangkauan Diperluas dan ZR)

Modul XFP 1550nm dirancang untuk transmisi optik jarak jauh dan biasanya dikategorikan sebagai ER (Extended Reach) atau ZR (Ultra Long Reach).

• Jenis serat: Serat mode tunggal (SMF, OS2)
• Konektor: LC dupleks
• Jangkauan tipikal:
  • ER: hingga ~40 km
  • ZR: hingga ~80 km (tergantung kondisi jalur)

Modul-modul ini umumnya digunakan dalam:

• Jaringan area metropolitan (MAN)
• Infrastruktur tulang punggung operator
• Tautan interkoneksi jarak jauh antar pusat data

Karena kebutuhan daya optik yang lebih tinggi, modul ER/ZR seringkali memerlukan pertimbangan anggaran termal dan daya yang lebih ketat.

Gambaran Umum Kompatibilitas MMF vs. SMF

Aturan kompatibilitas penting untuk penerapan XFP adalah memahami pencocokan jenis serat optik:

• Serat multimode (MMF) → digunakan dengan optik SR 850nm
• Serat mode tunggal (SMF) → digunakan dengan optik LR 1310nm dan ER/ZR 1550nm

Kesalahan pemasangan adalah salah satu penyebab paling umum dari kegagalan tautan. Misalnya:

• Optik SR pada SMF → degradasi sinyal atau tidak ada tautan
• Optik LR pada MMF → koneksi tidak stabil atau tidak berfungsi

Ringkasan Jangkauan dan Aplikasi XFP

Panjang gelombang dan jenis serat optik pada transceiver XFP 10GB secara langsung menentukan kegunaannya di dunia nyata. SR dioptimalkan untuk tautan multimode pendek, LR untuk jarak kampus dan metro single-mode standar, dan ER/ZR untuk transportasi jarak jauh kelas operator. Pencocokan yang tepat antara panjang gelombang, jenis serat optik, dan jangkauan sangat penting untuk mencapai kinerja optik 10G yang stabil dan tanpa kehilangan data.

🌐 Masalah Kompatibilitas XFP Umum dan Solusinya

Dalam penerapan di dunia nyata, sebagian besar masalah transceiver XFP 10GB bukan disebabkan oleh standar optik itu sendiri, tetapi oleh ketidaksesuaian kompatibilitas antara modul, switch, infrastruktur fiber, dan kebijakan firmware vendor. Berikut adalah skenario kegagalan paling umum yang dihadapi para insinyur, beserta pendekatan pemecahan masalah praktisnya.

Kesalahan "Optik Tidak Didukung atau Transceiver Tidak Didukung"

Ini adalah salah satu masalah yang paling sering terjadi saat memasang modul XFP pihak ketiga atau yang tidak disetujui.

Gejala:

• Port tetap tertutup setelah dimasukkan
• Log sistem menunjukkan “transceiver tidak didukung”
• Antarmuka terdeteksi tetapi tidak dapat terhubung.

Akar permasalahan:

• Firmware vendor memblokir optik non-kode.
• Perangkat ini hanya mendukung modul bermerek OEM.
• Revisi XFP yang tidak kompatibel atau ketidaksesuaian model

perbaikan:

• Verifikasi matriks kompatibilitas perangkat untuk dukungan XFP.
• Gunakan optik yang disetujui vendor atau yang memiliki kode yang benar dan kompatibel.
• Perbarui firmware switch (dalam beberapa kasus meningkatkan kompatibilitas)

Pengkodean yang Salah atau Ketidakcocokan EEPROM

Sekalipun perangkat kerasnya benar, pengkodean EEPROM yang salah dapat mencegah pengenalan yang tepat.

Gejala:

• Modul terdeteksi tetapi ditandai sebagai tidak valid.
• Tipe modul yang ditampilkan pada output CLI tidak sesuai.
• Perilaku tautan yang terputus-putus

Akar permasalahan:

• Modul pihak ketiga tidak dikodekan dengan benar untuk vendor.
• Ketidaksesuaian data EEPROM dengan harapan sistem host

perbaikan:

• Ubah kode atau ganti modul dengan versi yang diprogram dengan benar.
• Gunakan pemasok optik tepercaya dengan opsi pengkodean khusus vendor.
• Konfirmasikan bahwa modul sesuai dengan tipe XFP yang dibutuhkan (SR/LR/ER/ZR)

Jenis Serat yang Tidak Sesuai (MMF vs. SMF)

Kesalahan klasik pada lapisan fisik yang menyebabkan kegagalan tautan secara langsung.

Gejala:

• Tidak ada lampu indikator (kondisi LOS)
• Tingkat kesalahan yang sangat tinggi
• Konektivitas terputus-putus

Akar permasalahan:

• Optik SR 850nm digunakan pada serat optik mode tunggal (SMF)
• Optik 1310nm/1550nm digunakan pada serat multimode (MMF)

perbaikan:

• Cocokkan optik SR dengan MMF (OM3/OM4)
• Cocokkan optik LR/ER/ZR dengan SMF (OS2)
• Periksa label serat sebelum pemasangan.

Ketidaksesuaian Kecepatan Port atau Antarmuka

Meskipun XFP dirancang untuk 10G, kesalahan konfigurasi masih dapat menyebabkan kegagalan.

Gejala:

• Antarmuka tetap aktif secara administratif tetapi tidak ada lalu lintas yang melewatinya.
• Kegagalan negosiasi otomatis (pada beberapa platform)
• Perilaku tautan yang tidak konsisten

Akar permasalahan:

• Port dikonfigurasi untuk kecepatan yang salah (misalnya, 1G atau ketidaksesuaian otomatis)
• Konfigurasi campuran pada port multi-rate
• Kartu jalur (line card) tidak diinisialisasi dengan benar untuk mode 10G.

perbaikan:

• Atur kecepatan antarmuka secara manual ke 10G jika diperlukan.
• Pastikan mode antarmuka yang benar (XFP vs SFP+)
• Atur ulang atau muat ulang konfigurasi kartu saluran.

Anggaran Daya Optik Terlampaui

Optik jarak jauh (terutama ER/ZR) sensitif terhadap tingkat daya.

Gejala:

• Tautan muncul tetapi terputus secara berkala.
• Tingkat kesalahan bit (BER) yang tinggi
• Alarm sinyal RX lemah

Akar permasalahan:

• Jarak melebihi spesifikasi modul
• Penambalan berlebihan atau kehilangan konektor
• Konektor serat optik yang kotor atau rusak

perbaikan:

• Verifikasi anggaran optik dibandingkan dengan jarak tautan sebenarnya.
• Bersihkan dan periksa konektor serat optik.
• Kurangi kehilangan tautan atau gunakan penguatan optik jika diperlukan.

Konektor Serat Optik yang Kotor atau Rusak

Masalah yang cukup umum namun sering diabaikan.

Gejala:

• Tautan yang mengepak
• Tingkat kesalahan yang tinggi
• Kualitas sinyal optik yang buruk

Akar permasalahan:

• Kontaminasi debu pada konektor LC
• Permukaan ujung serat yang tergores
• Penanganan yang buruk selama pemasangan

perbaikan:

• Bersihkan konektor menggunakan alat pembersih serat yang tepat.
• Ganti kabel patch yang rusak
• Ikuti prosedur penanganan serat yang ketat.

Takeaway kunci: Sebagian besar masalah kompatibilitas XFP 10GB termasuk dalam sejumlah kecil kategori yang dapat diprediksi: batasan vendor, ketidaksesuaian pengkodean, kesalahan jenis serat, masalah konfigurasi, atau keterbatasan daya optik. Pendekatan pemecahan masalah yang terstruktur—mulai dari pemeriksaan lapisan fisik hingga firmware dan konfigurasi—dapat menyelesaikan sebagian besar kegagalan tautan XFP secara efisien di lingkungan produksi.

🌐 Kasus Penggunaan Terbaik untuk Transceiver XFP 10GB

Meskipun faktor bentuk yang lebih baru seperti SFP+ mendominasi desain pusat data modern, transceiver XFP 10GB masih memiliki nilai yang jelas dan praktis dalam skenario dunia nyata tertentu. Relevansinya yang berkelanjutan terutama berasal dari kompatibilitas basis terpasang, kinerja optik jarak jauh, dan sejarah penerapan kelas telekomunikasi.

Memahami di mana XFP masih relevan membantu tim jaringan menghindari penggantian perangkat keras yang tidak perlu dan memperpanjang siklus hidup infrastruktur yang ada.

▶ Lingkungan Switch dan Router Perusahaan Warisan

Salah satu kasus penggunaan XFP yang paling umum saat ini adalah pada peralatan jaringan perusahaan lama.

Ini termasuk:

• Switch inti atau agregasi 10G yang lebih lama
• Router perusahaan generasi awal
• Kartu jalur modular dengan slot XFP khusus

Dalam lingkungan seperti ini, mengganti seluruh platform seringkali mahal dan mengganggu. Sebagai gantinya, organisasi terus menggunakan modul XFP yang kompatibel untuk mempertahankan atau memperluas tautan 10G yang ada.

Skenario umum meliputi:

• Menambahkan tautan uplink baru di antara switch lama.
• Mengganti optik yang rusak pada sistem produksi
• Mempertahankan koneksi tulang punggung yang stabil tanpa peningkatan perangkat keras.

▶ Jaringan Telekomunikasi dan Transportasi Operator

XFP diadopsi secara luas dalam sistem transportasi optik kelas operator, dan masih muncul dalam banyak penerapan telekomunikasi aktif.

Aplikasi umum meliputi:

• Sistem transportasi SONET/SDH
• Platform OTN (Optical Transport Network) awal
• Lapisan agregasi Metro Ethernet
• Koneksi jarak jauh antar kantor

Dalam lingkungan ini, XFP tetap berharga karena mendukung:

• Transmisi jarak jauh yang stabil
• Berbagai panjang gelombang (rentang 1310nm dan 1550nm)
• Performa yang andal dalam skenario transportasi optik

Jaringan operator seringkali memprioritaskan stabilitas dan kesinambungan siklus hidup daripada modernisasi bentuk fisik, yang membuat XFP tetap relevan.

▶ Jaringan Jangkauan Jauh dan Jaringan Area Metropolitan (MAN)

Contoh penggunaan penting lainnya adalah konektivitas serat optik skala metro, di mana jaraknya melebihi batasan pusat data pada umumnya.

Modul XFP—khususnya varian LR, ER, dan ZR—umumnya digunakan untuk:

• Koneksi antar gedung
• Jaringan utama antar kampus
• Jaringan agregasi metro di seluruh kota

Skenario jangkauan tipikal:

• LR: hingga ~10 km
• ER: hingga ~40 km
• ZR: hingga ~80 km

Kemampuan ini menjadikan XFP pilihan yang andal ketika transmisi 10G jarak jauh diperlukan tanpa perlu melakukan peningkatan ke optik transmisi yang lebih baru.

▶ Lingkungan Jaringan Industri dan Khusus

XFP juga muncul di lingkungan jaringan non-tradisional atau khusus, di mana siklus hidup peralatan panjang dan siklus peningkatan lambat.

Contoh termasuk:

• Jaringan otomasi industri
• Infrastruktur utilitas dan energi (sistem komunikasi jaringan listrik)
• Jaringan transportasi dan kontrol kereta api
• Sistem warisan pemerintah atau pertahanan

Dalam kasus-kasus ini, XFP dihargai karena:

• Stabilitas jangka panjang yang terbukti
• Kompatibilitas dengan sistem yang tangguh atau sistem milik pribadi
• Kebutuhan minimal untuk perancangan ulang infrastruktur.

▶ Pemeliharaan dan Perluasan Infrastruktur 10G yang Ada

Mungkin penggunaan XFP yang paling praktis di zaman modern bukanlah untuk penyebaran baru, melainkan untuk pemeliharaan dan perluasan infrastruktur.

Organisasi masih mengandalkan XFP ketika:

• Mengganti transceiver yang rusak pada sistem yang aktif
• Memperpanjang tautan serat optik tanpa mengganti sakelar.
• Mendukung lingkungan 10G generasi campuran

Hal ini terutama umum terjadi pada jaringan di mana migrasi ke SFP+ atau kecepatan yang lebih tinggi direncanakan tetapi belum diimplementasikan, sehingga XFP menjadi teknologi penghubung.

Takeaway kunci: Transceiver XFP 10GB bukan lagi pilihan standar untuk desain jaringan baru, tetapi tetap sangat relevan dalam sistem perusahaan lama, jaringan transportasi telekomunikasi, dan penerapan 10G jarak jauh. Penggunaannya yang berkelanjutan didorong bukan oleh efisiensi modern, tetapi oleh kompatibilitas basis terpasang, keandalan yang terbukti, dan strategi perpanjangan siklus hidup yang hemat biaya.

🌐 Pertanyaan yang Sering Diajukan Tentang Transceiver XFP 10GB

Bagian ini menjawab pertanyaan yang paling umum. pertanyaan dunia nyata Pertanyaan yang sering diajukan oleh para insinyur dan pembeli saat bekerja dengan transceiver XFP 10GB, terutama berkaitan dengan kompatibilitas, penggunaan, dan pemilihan.

1. Apa Arti XFP dalam Jaringan?

XFP adalah singkatan dari 10 Gigabit Small Form Factor Pluggable. Ini adalah standar transceiver optik yang dapat dilepas pasang saat beroperasi (hot-swappable) yang dirancang untuk transmisi data 10Gbps melalui jaringan serat optik, mendukung protokol Ethernet, Fibre Channel, dan SONET/SDH.

2. Apakah XFP Masih Digunakan Saat Ini?

Ya, tetapi terutama pada jaringan perusahaan lama, sistem transportasi telekomunikasi, dan tautan serat optik 10G jarak jauh. Hal ini kurang umum pada penerapan pusat data baru, di mana modul SFP+ dan QSFP lebih disukai.

3. Bisakah XFP berfungsi di port SFP+?

Tidak. XFP dan SFP+ tidak kompatibel secara fisik maupun elektrik.

• XFP menggunakan faktor bentuk yang lebih besar dan antarmuka listrik yang berbeda.
• SFP+ menggunakan desain yang lebih kecil dan lebih terintegrasi.

Meskipun keduanya mendukung kecepatan 10G, keduanya membutuhkan port dan dukungan perangkat keras yang berbeda.

4. Apa Perbedaan Antara XFP dan SFP+?

Perbedaan utamanya adalah:

• XFP: Lebih besar, konsumsi daya lebih tinggi, umum pada sistem 10G yang lebih lama
• SFP +: Lebih kecil, konsumsi daya lebih rendah, kepadatan port lebih tinggi, banyak digunakan di jaringan modern

SFP+ adalah standar modern, sedangkan XFP pada dasarnya adalah format lama.

5. Seberapa Jauh Transceiver XFP 10GB Dapat Mendukung Jangkauan?

Itu tergantung pada jenis optiknya:

• XFP SR (850nm, MMF): hingga ~300–400m
• XFP LR (1310nm, SMF): hingga ~10km
• XFP ER (1550nm, SMF): hingga ~40km
• XFP ZR (1550nm, SMF): hingga ~80km

Jarak sebenarnya dapat bervariasi tergantung pada kualitas serat optik dan kondisi tautan.

6. Jenis Fiber Apa yang Harus Digunakan dengan XFP?

• Serat Multimode (MMF) → digunakan dengan optik SR 850nm
• Serat Mode Tunggal (SMF) → digunakan dengan optik LR 1310nm dan ER/ZR 1550nm

Penggunaan jenis fiber yang salah adalah salah satu penyebab paling umum dari kegagalan koneksi.

7. Mengapa XFP Saya Tidak Berfungsi di Switch Saya?

Alasan umum meliputi:

• Switch tidak mendukung modul XFP.
• Penguncian vendor atau pengkodean yang tidak didukung
• Jenis serat yang salah atau ketidaksesuaian panjang gelombang
• Port tidak dikonfigurasi untuk operasi 10G.
• Konektor serat optik yang kotor atau rusak

8. Bisakah Saya Mencampur Modul XFP dari Vendor yang Berbeda?

Terkadang iya, tapi tergantung pada saklarnya.

• Beberapa perangkat menerima optik pihak ketiga tanpa batasan.
• Yang lainnya memerlukan modul yang dikembangkan atau disetujui oleh vendor.

Kompatibilitas harus selalu diperiksa dengan daftar dukungan optik pada switch tersebut.

🌐 Cara Memilih Modul 10G XFP yang Tepat

Memilih transceiver XFP 10GB yang tepat bukan hanya soal mencocokkan kecepatan. Dalam implementasi nyata, pilihan yang tepat bergantung pada kombinasi persyaratan jarak, infrastruktur fiber yang ada, kompatibilitas switch, batasan vendor, dan lingkungan aplikasi. Proses pemilihan yang terstruktur membantu menghindari kegagalan tautan yang mahal dan memastikan kinerja jangka panjang yang stabil dalam jaringan 10G.

Langkah 1 Persyaratan Jarak

Faktor penentu pertama dan terpenting adalah jarak tautan.

• Jarak pendek (hingga 300–400m): Pilih XFP SR (850nm, MMF)
• Jarak menengah (hingga 10km): Pilih XFP LR (1310nm, SMF)
• Jarak jauh (hingga 40km): Pilih XFP ER (1550nm, SMF)
• Jarak ultra-jauh (hingga 80km): Pilih XFP ZR (1550nm, SMF)

Jika jarak diperkirakan terlalu jauh, sambungan mungkin berfungsi sesekali atau gagal total saat menerima beban.

Langkah 2 Jenis Tanaman Serat

Infrastruktur fiber optik Anda yang sudah ada menentukan modul XFP mana yang secara fisik kompatibel.

• Serat Multimode (MMF, OM3/OM4) → Hanya kompatibel dengan optik SR
• Serat Mode Tunggal (SMF, OS2) → Diperlukan untuk optik LR, ER, dan ZR

Ketidaksesuaian pencocokan serat optik adalah salah satu penyebab paling umum dari masalah "tidak ada tautan" dalam penerapan XFP.

Langkah 3 Kompatibilitas Switch atau Router

Tidak semua perangkat 10G mendukung modul XFP, meskipun perangkat tersebut mendukung Ethernet 10G.

Sebelum memilih modul, pastikan:

• Perangkat ini memiliki port XFP atau kartu saluran khusus.
• Platform ini secara eksplisit mendukung tipe XFP yang diinginkan (SR/LR/ER/ZR).
• Firmware sistem operasi mendukung optik pihak ketiga atau yang dikodekan oleh OEM (jika berlaku).

Mengabaikan kompatibilitas platform seringkali menyebabkan kesalahan "transceiver tidak didukung".

Langkah 4 Kompatibilitas Vendor dan Pengkodean

Kebijakan vendor dapat berdampak signifikan terhadap apakah modul XFP akan berfungsi atau tidak.

• Optik berkode OEM (Cisco, Juniper, dll.) memastikan kompatibilitas maksimal.
• Modul pihak ketiga mungkin berfungsi, tetapi bergantung pada batasan firmware.
• Beberapa sistem memblokir tanda tangan EEPROM yang tidak disetujui.

Untuk jaringan produksi, mencocokkan persyaratan vendor mengurangi risiko operasional dan waktu pemecahan masalah.

Langkah 5 Skenario Aplikasi

Terakhir, pertimbangkan kasus penggunaan jaringan yang sebenarnya:

• Jaringan tulang punggung perusahaan (10G lama) → LR atau SR tergantung pada fiber optik
• Jaringan metro atau transportasi ISP → modul ER atau ZR
• Switch lama pusat data → SR atau LR tergantung pada jarak rak.
• Sistem industri atau khusus → Biasanya LR untuk stabilitas dan kesederhanaan

Memilih berdasarkan aplikasi akan memastikan keandalan jangka panjang, bukan hanya kompatibilitas teknis.

Kunci takeaway

Transceiver XFP 10GB yang tepat selalu merupakan hasil dari penyelarasan empat faktor: jarak, jenis serat optik, dukungan platform, dan kompatibilitas vendor. Ketika elemen-elemen ini dicocokkan dengan benar, XFP menyediakan konektivitas 10G yang stabil dan efisien—bahkan di lingkungan lama atau jarak jauh.

Bagi para insinyur dan tim pengadaan yang mencari modul optik yang andal dan kompatibel, Anda dapat menjelajahi solusi yang telah teruji di sini. LINK-PP Toko Resmi, di mana tersedia berbagai macam transceiver 10G XFP untuk berbagai platform vendor dan skenario penerapan.
